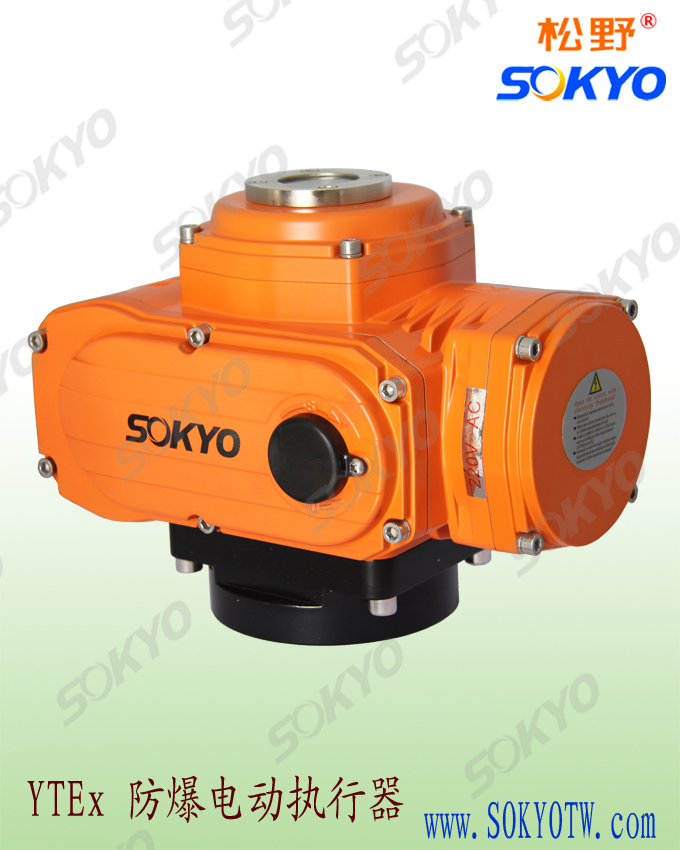

防爆电动执行器配套阀门装置要点
发布时间：2015-07-31 16:55:15 文章来源：未知 作者：test 人气：
电动阀门广泛应用于市政和工矿企业的给排水系统。电动阀门由电动装置、阀门本体、联结附件、控制箱等组成。电动阀门的电动装置是实现阀门程控、自控和遥控不可缺少的驱动设备。
电动阀门一般是由给排水专业选型的。给排水专业技术人员在工程设计时须对阀门的电动装置提出具体的功能要求，并由专业制造厂商对电动装置进行选型。然而，在实际工程中经常会发生在现场安装时，阀门电动驱动装置与控制系统冲突等不匹配的现象。这通常是由于在确定电动装置的功能需求时有不合理或是不完善的地方。
本文就给排水专业技术人员在防爆电动执行器阀门电动装置选型、确定功能要求时所须注意的要点进行了讨论和分析，可作为实际工程中应用的参考。
阀门电动装置的组成
电动装置一般由下列部分组成：专用电动机减速机构，用以减低电动机的输出转速；行程控制机构，用以调节和准确控制阀门的启闭位置；转矩限制机构，用以调节转矩(或推力)并使之不超过预定值；手动﹑电动切换机构，进行手动或电动操作的联锁机构；开度指示器，用以显示阀门在启闭过程中所处的位置。其中，行程控制机构、转矩限制机构、手动﹑电动切换机构、开度指示器等合成为电动执行器。电动装置选型、确定功能要求时所须注意的要点
在电动装置选型、确定功能要求时，需要注意的包括确定电动装置的IP防护等级、电动装置的电源电压、确定电动装置的90°运行时间、确定电动执行器的形式等。
确定电动装置的IP防护等级在进行电动装置选型时，首先要根据工作环境和使用要求确定电动装置的IP防护等级。下表为IP防护等级标准。一般给排水系统电动阀门驱动装置按照工作环境的不同可分为室外型、户内型。室外型电动阀门驱动装置常用的IP防护等级是IP54或IP55，户内型电动阀门驱动装置常用的IP防护等级是IP43或IP44。通常，给排水系统的阀门电动驱动装置不采用潜水型的。电动装置的IP防护等级应由给排水专业技术人员提出并确定。电动装置的电源电压目前国内用户常用的电源电压有380V和24V，具体应根据外界所能提供的电源条件确定。
确定电动装置的90°运行时间
所谓电动装置的90°运行时间，也就是电动阀门开到位、关到位所需的时间。阀门口径越大，阀门驱动装置的90°运行时间越是长。90°运行时间要符合阀门及电动装置本身的要求，该要求是由阀门和电动装置的专业制造厂家所确定的。常规90°运行时间可从7.5~30s不等，但同时应符合水系统工艺的要求。90°运行时间越短，电动装置电机功率越大，电流越高。
大功率水泵通常采用闭阀轻载启动，以降低水泵启动的电流。在水泵出水管上装有止回阀、电动阀等。一般闭阀启动的时间为10~30s，因此，水泵出水管电动阀门的电动装置的90°运行时间应与给排水工艺所确定的闭阀启动时间相一致。阀门的启闭速度若过快，易产生水击现象。
在工矿企业用水中，通常设有由安全水箱或水塔供水的事故应急供水系统。事故应急供水管上也常设有电动阀门，为确保生产的安全，事故供水管电动阀门要求开启及时、反应灵敏，因此，该阀门的电动装置的90°运行时间也应尽量缩短。
因线路等故障造成控制信号丢失时，阀门究竟应该是全开、全关或保持原位，应根据具体的工艺条件确定，一般情况下，应要求阀门保持原位。
大功率水泵出水管上的电动阀门，应要求故障时阀门保持原位状态。因为该电动阀门是与水泵连锁控制的，泵开阀开，泵关阀关。如果该阀门因故障关闭，而水泵未能及时关闭，将对水泵设备和该电动阀门前管路、阀门等造成水锤损害。
对工矿企业各生产用水点特别是冷却水用户处的电动阀门，在电动阀门故障时，也应要求其能保持原位状态，以免因为突然断水对工艺设备造成损害。
