霍尔电流传感器怎么接线？

发布时间：2014-11-26 16:43:05　　文章来源：未知　　作者：test　　人气：

        霍尔电流传感器是利用霍尔效应将一次大电流变换为二次微小电压信号的传感器。霍尔电流传感器目前已被广泛应用于频调速装置、逆变装置、UPS 电源、逆变焊机、电解电镀、数控机床、微
机监测系统、电网监控系统和需要隔离检测电流电压的各个领域中。
        下面我们就霍尔电流传感器的接线方法加以介绍。
         交流两线型：直接接在控制回路一根接电源一根接负载
         交流多线型：两根接电源两根接负载，要看是常开还是常闭，也就是两根电源线两根控制线，还有的是一长开一长闭的。
         直流两线型：黑色接[或蓝色]负极红色[或棕色]接负载
         直流三线型：分PNP和NPN型，黑色接[或蓝色]负极红色[或棕色]接正极，色[或黑色]接负载，还有的是一长开一长闭的PNP反馈正极NPN反馈负极。
常用的就这几种接法：
       1脚：负电源（-15V）正极电源输入
       2脚：电源地（OV）接地线
       3脚：正电源（+15V）负极电源输入
       4脚：输出（Output）测量信号输出
       5、7脚：初级电流输入被测物的输入电流
       6、8脚：次初级电流输出被测物的输出电流
通过以上关于电流传感器接线方法的介绍，希望对大家有所帮助

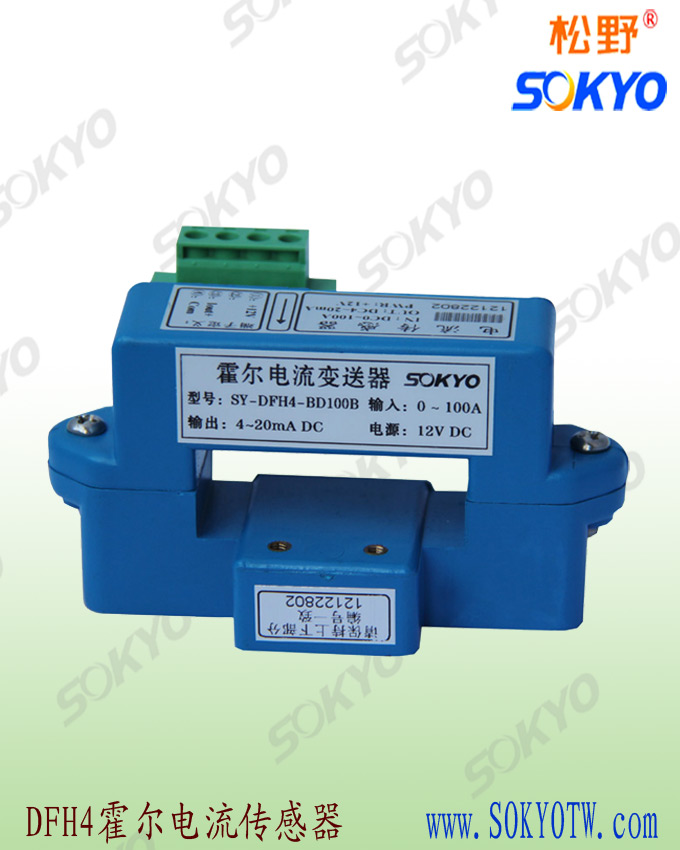

                       霍尔电流传感器,松野电气
