DH电动机差动保护如何接线？

发布时间：2014-11-28 10:25:39　　文章来源：未知　　作者：test　　人气：

        DH电动机差动保护的保护功能：差动速断保护、比例差动保护、重瓦斯保护、告警、轻瓦斯告警、过温保护、告警、控制故障告警；控制功能，断路器遥控分、合闸；远方操作闭锁，断路器防跳闭锁控制；输入输出有12路外部开关量输入、10路交流模拟量输入、7路开关量输出。
DH电动机差动保护交流插件背面接线如下图：

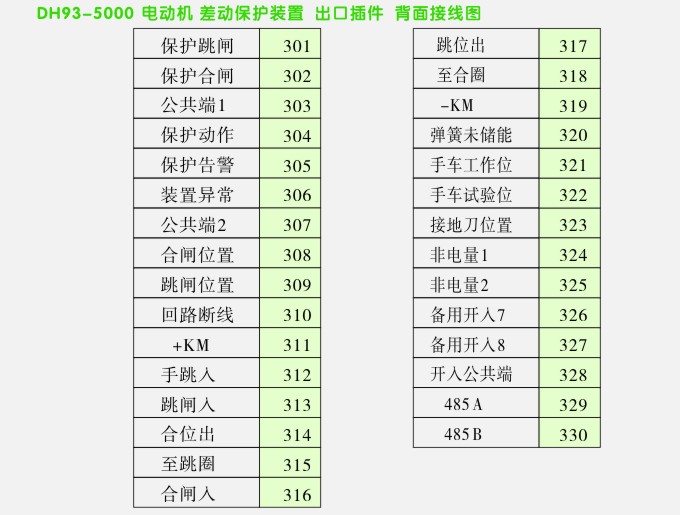

DH电动机差动保护出口插件背面接线如下图：

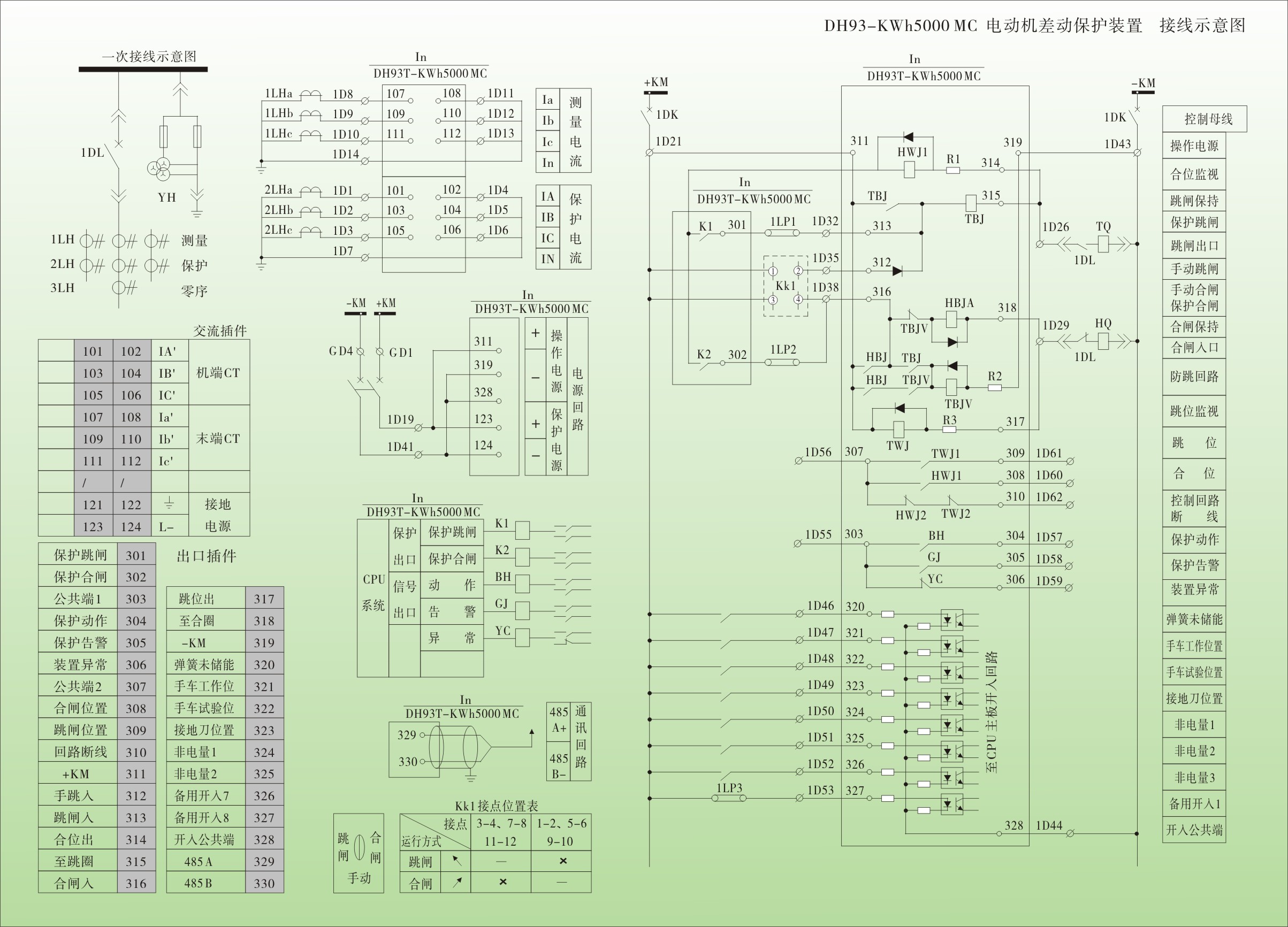

DH电动机差动保护接线示意图如下图：
