DW单相多功能电力仪表如何接线

发布时间：2014-11-28 10:37:46　　文章来源：未知　　作者：test　　人气：

DW单相多功能电力仪表主要特点：
         1、智能化设计、上排通过按键切换、可显有功功率KW、功率因素PF、频率HZ、无功功率Var、视在功率VA、有功电能KWh、下排分别显示电力系统电流A、电压V
         2、电流、电压的量程显示单位自动转换、电流的mA-A自动转换、电压V-KV自动转换
         3、输入、输出、电源三者之间相互隔离、增强了产品的抗干扰能力、稳定性和可靠性、精度±0.5%FS±digit
         4、可选择电流、电压、工频、功率因素、有功功率、无功功率、视在功率、任一信号变送输出DC4-20mA，可选上面参数任一信号、高低报警输出
         5、还可选择带R485通讯、Modbus协议，具有峰值保持，停电记忆功能
DW单相多功能电力仪表接线方式分为DW81单相多功能电力仪表接线方式和DW91单相多功能电力仪表接线方式。

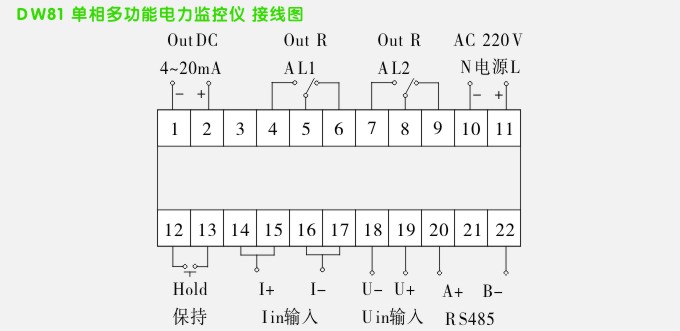

DW81单相多功能电力仪表接线方式如下图：

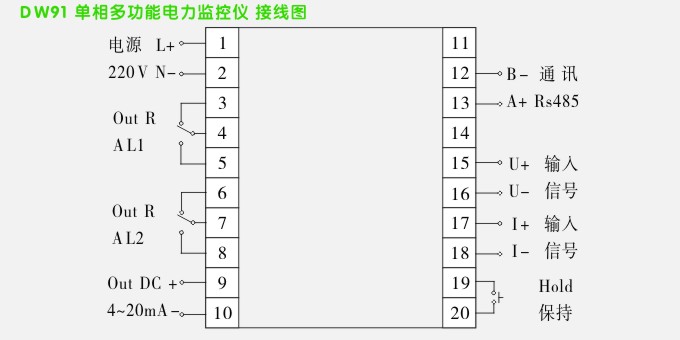

DW91单相多功能电力仪表接线方式如下图：
