通用型压力变送器尺寸图及安装方法
发布时间:2014-11-28 14:53:03  文章来源:未知  作者:test  人气:
压力变送器常见的3种安装方法
  通用压力变送器有法兰安装,管安装和短安装这3种安装形式,在这里就这变送器三种安装方式的区别以及安装方法做一个简单说明。
法兰安装的压力变送器,是变送器带安装法兰与罐体上的配对法兰用螺丝连接,有两种单法兰和双法兰,测压力和差压。此压力变送器可以测量多种腐蚀性强的液体、气体,300度的高温介质,安装方便但价格相对高一点。     管安装是由取压管将压力变送器与φ16管道用螺丝接头连接,如果高温需要冷凝处理,防腐蚀必须增加隔离罐加装隔离液。价格相对便宜,性能相同,可测压力和差压。
短安装是将压力变送器直接安装在管道上,通常是M20*1.5的螺纹,介质温度不能高,腐蚀性不强。

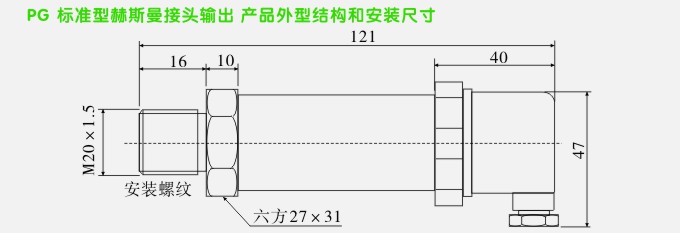

通用压力变送器常见外型尺寸图1
 通用压力变送器

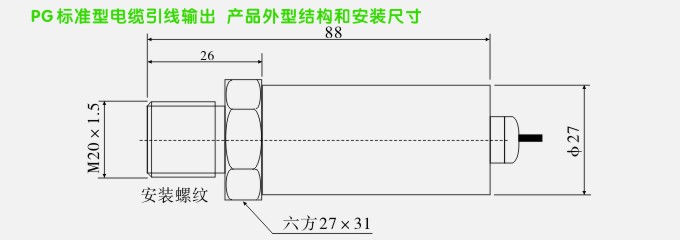

通用压力变送器常见外型尺寸图2
通用压力变送器常见外型尺寸图2

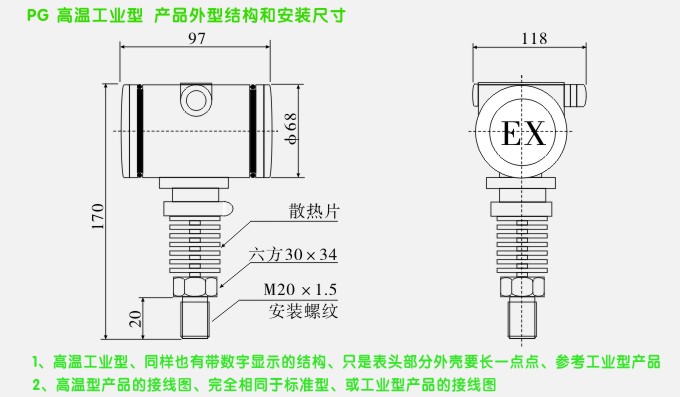

通用压力变送器常见外型尺寸图3
通用压力变送器常见外型尺寸图3
本文关键字:压力变送器,通用型压力变送器
