松野霍尔电流变送器选型说明

发布时间：2014-11-20 09:16:45　　文章来源：未知　　作者：test　　人气：

   霍尔电流变送器可同时测量直流电流、交流电流或脉冲电流，且分为开环和闭环两种，原边副边高度绝缘、变送器多种输出：4-20mA、0-5V、±4V、±5V、传感器输出±20mA、±25mA、±50mA、±100mA、±150mA，开环型是开合式穿孔结构、安装时不用切断母线、安装方便、低功耗。工作电源±15V、±12V、15V、12VDC、精度±0.5％、±0.2％FS，广泛应用于电源装置、电力系统、UPS电源、变频器、电焊机等领域。

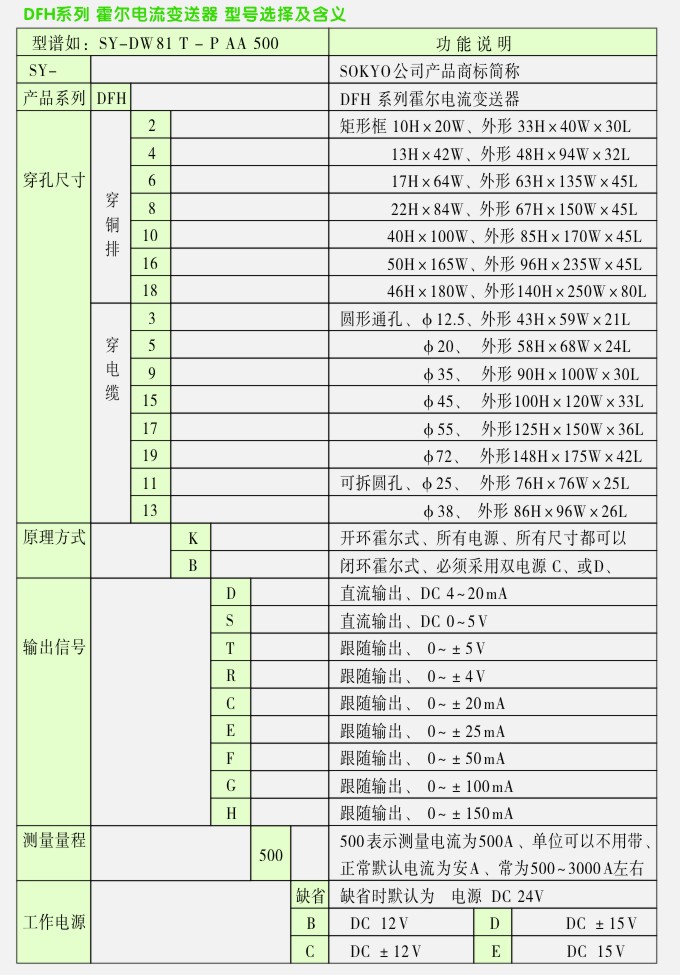

霍尔电流变送器选型说明
1、穿孔尺寸根据输入电流的大小不同而选择框或孔的尺寸大小不同。
2、偶数为矩形框孔、除尺寸2不可拆卸、尺寸4、6、8、10都可拆卸。奇数位圆形孔、尺寸1、3、5、7、9不可拆卸、尺寸11、13可拆卸。
3、尺寸1上不同的孔，是根据不同的电流取不同的孔，但属同一外壳。
4、开环式有尺寸2、4、6、8、10、1、3、11、13、变送器输出D、S、R、T
闭环式尺寸1、3、5、7、9  传感器输出C、E、F、G、H
举例：
SY-DFH6-KD500A电流变送器、输入电流0-500A、输出4-20mA
SY-DFH9-BF300A电流传感器、输入电流±300A、输出±100mA
