YTFD系列电磁流量计接线图？

发布时间：2014-03-24 16:53:02　　文章来源：未知　　作者：test　　人气：

电磁流量计按照其结构形式可以分为分体式电磁流量计和一体化电磁流量计。分体式电磁流量计中流量计与显示转换器分离，通过电缆连接；一体化电磁流量计是流量计与显示转换器固定为一体，YTFD系列电磁流量计接线图如下：

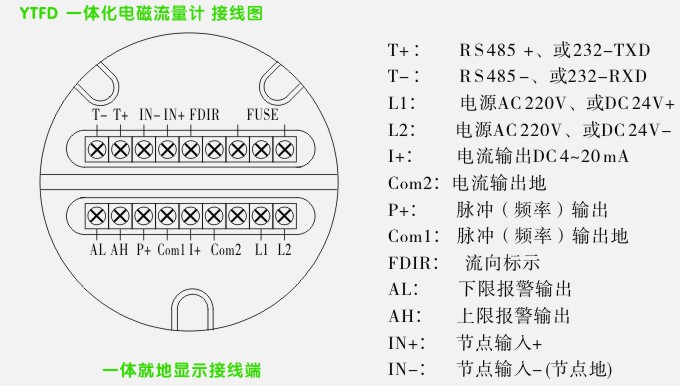

YTFD系列电磁流量计接线图（一体就地显示接线端）：

电源接线：L1(220V/24V+) L2(220V/24V-)

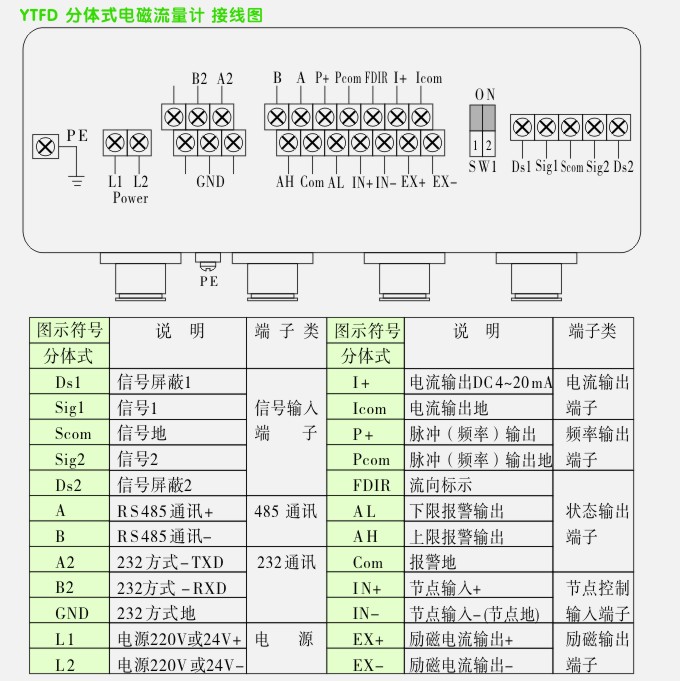

分体式远传接线端接线图：

电流输出端子：I+ 电流输出DC4~20mA
              Com2 Icom 电流输出地
频率输出端子：P+ 脉冲频率输出
              Com1 Pcom 脉冲频率输出地
状态输出端子：FDIR 流向标示
              AL 下限报警输出
              AH 上限报警输出
              Com 报警地
节点控制输入端子：IN+ 节点输入+
                  IN- 节点输入（节点地）
励磁输出端子：EX+ 励磁电流输出+
              EX- 励磁电流输出-
