YTFW系列涡街流量计接线示例

发布时间：2014-11-28 10:10:48　　文章来源：未知　　作者：test　　人气：

YTFW系列涡街流量计接线示例

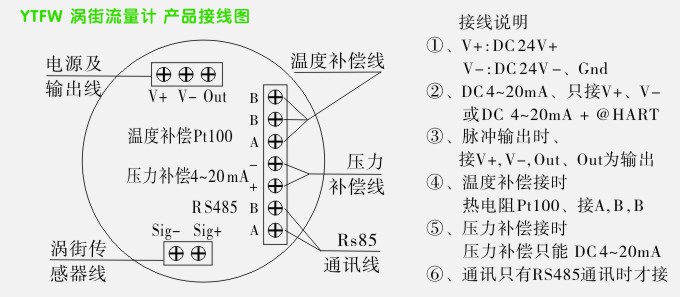

YTFW涡街流量计接线说明
①、V+：电源正24V、V-：电源负、地线、GND
②、两线制电流4—20mAs输出时、只接V+、V-
带HART通讯协议时、4—20mA+@HART
③、脉冲输出时、接V+、V-、Out三根、Out为信号线
④、温度补偿时：三线制热电阻Pt100、接A、B、B
⑤、压力补偿时：压力补偿只能是DC4—20mA、﹢、﹣分别表示电流输入正负
⑥、通讯接线：只有RS485通讯时、才连接
⑦、涡街传感器的接线（内部接线）Sig﹣为信号负、Sig﹢为信号正
YTFW涡街流量计接线说明

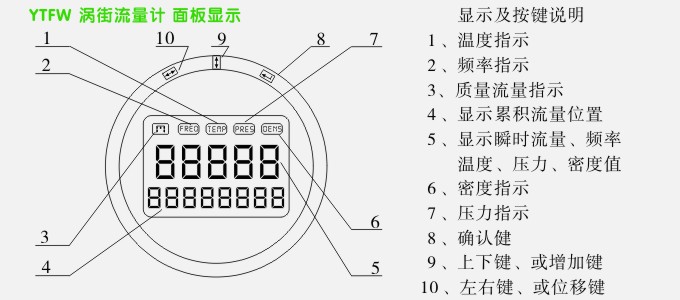

YTFW涡街流量计显示及按键示意图说明
1、温度指示
2、频率指示
3、质量流量指示
4、显示累积流量位置
5、显示瞬时流量、频率、温度、压力、密度值
6、密度指示
7、压力指示
8、确认键
9、上下键、或增加键
10左右键、或位移键
YTFW涡街流量计显示及按键示意图说明

本文关键字：涡街流量计,YTFW数显涡街流量计
