防爆压力变送器接线说明?
发布时间:2014-11-27 15:52:33  文章来源:未知  作者:test  人气:

  防爆压力变送器按照防爆等级可分为本质安全防爆和隔离防爆两种类型
本安型防爆压力变送器作为本质安全型产品符合GB3836.1-2010《爆炸性环境 第1部分:设备通用要求》和GB3836.1-2010《爆炸性环境 第4部分:由本质安全型“i”保护的设备》有关要求,防伪标识为:Ex ia ⅡC  T6  Ga、适用于0区、1区、2区、含有ⅡA~ⅡC类、温度组别为T1~T6的爆炸性气体混合物的危险场所。
隔离型防爆压力变送器作为隔离防爆型产品符合GB3836.1-2010《爆炸性环境 第1部分:设备通用要求》和GB3836.1-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》有关要求,防伪标识为:Ex ia ⅡC T4 Gb、适用于1区、2区、含有ⅡA~ⅡB类、温度组别为T1~T4的爆炸性气体混合物的危险场所。

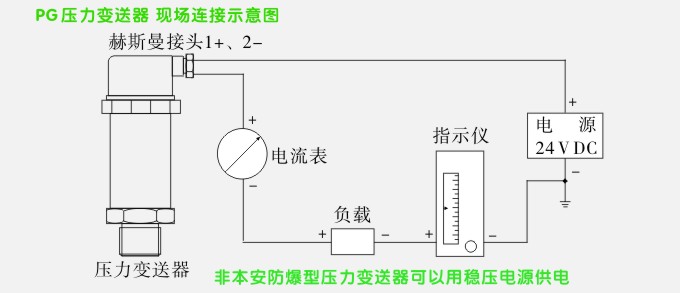

1、非本安防爆型压力变送器可以用稳压电源供电如下图:
非本安防爆型压力变送器可以用稳压电源供电如下图

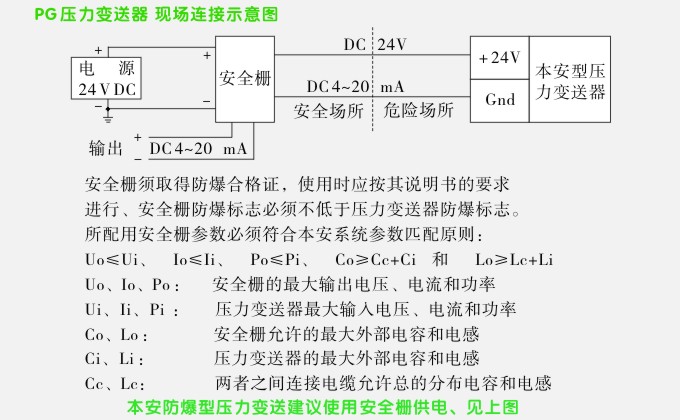

2、本安防爆型压力变送器建议使用安全栅供电,见图
本安防爆型压力变送器建议使用安全栅供电
安全栅须取得防爆合格证,使用时应按其说明书的要求进行、安全栅防爆标志必须不低于压力变送器防爆标志。索赔用安全栅参数必须符合本安系统参数匹配原则:
       Uo≤Ui 、Io≤Ii 、Po≤Pi 、Co≥Cc+Ci和Lo≥Lc+Li
       Uo 、Io、Po:安全栅的最大输出电压、电流和功率
       Ui 、Ii、 Pi:压力变送器最大输入电压、电流和功率
       Co、Lo:安全栅允许的最大外部电容和电感
       Ci、Li: 压力变送器的最大外部电容和电感
       Cc、Lc:两者之间连接电缆允许总得分布电容和电感
