一、

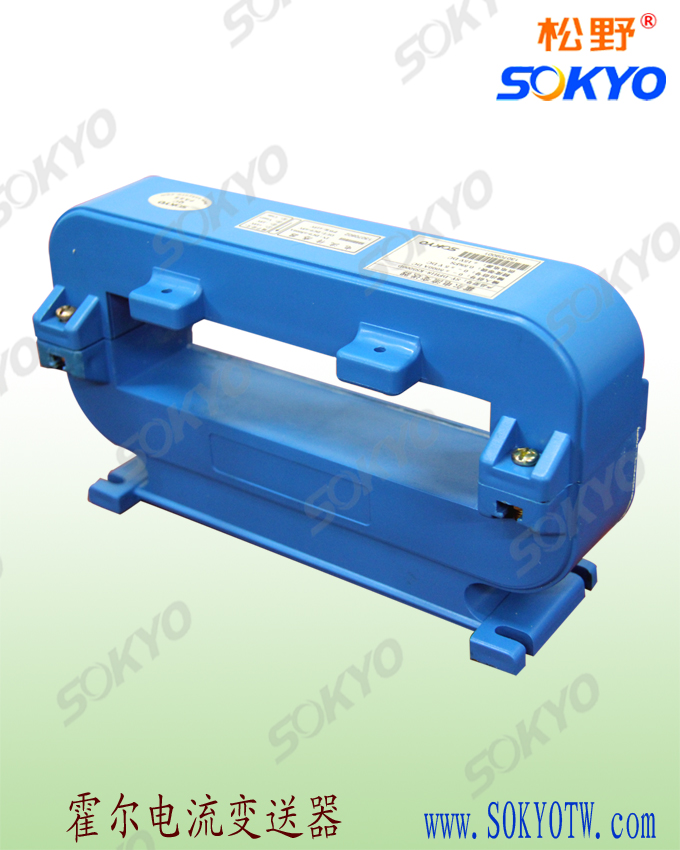

霍尔电流传感器、变送器的基本原理与使用方法
1.霍尔器件
霍尔器件是一种采用半导体材料制成的磁电转换器件。如果在输入端通途看着电流IC，当有意磁场R穿过该器件感磁面，则在输出端出现霍尔电势VH。
霍尔电势VH的大小与控制电流IC和磁通密度B的乘积成正比，即VH=KHIVBsin
霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小间接测量载流导体电流的大小。因此,电流传感器经过了电-磁-电的绝缘隔离转换。
2.霍尔直流检测原理
由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U0
我们把UO定标为当被测电流I1为额定值时，U0等于50mV或100mV。这就制成霍尔直接检测电流传感器。
3.霍尔磁补偿原理
原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。所以称为霍尔磁补偿电流传感器。这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。
4.磁补偿式电压传感器
为了测量mA级的小电流，根据Φ1=T1N1,增加N1的匝数,同样可以获得高磁通Φ1。采用这种方法制成的小电流传感器不但可以测mA级电流,而且可以测电压。
与电流传感器所不同的是在测量电压时，电压传感器的原边多匝绕组通过串联一个限流电阻R1,然后并联连接在被测电压U1上,得到与被测电压U1成正比例的电流I1
副边原理同电流传感器一样，当补偿电流I2流过测量电阻RM时，在RM两端转换成电压作为传感器的测量电压U0，即U0=I2RM
5.电流传感器的输出
直接检测式电流传感器为高阻抗输出电压，在应用中，负载阻抗要大于10KΩ,通常都是将其±50mV或±100mV悬浮输出电压用差动输入比例放大器放大到±4V或±5V。
6.取样电压与测量电阻的计算
从前面公式知道
U0=I2RM 式中：U0-测量电压，又叫取样电压（V）
RM=U0/I2 I2-副边线圈补偿电流（A）
RM-测量电阻（Ω）
计算时I2可以从磁补偿式电流传感器技术参数表中查出与被测电流（额定有效值）I1相对应的输出电流（额定有效值）I2
7.饱和点与最大被测电流的计算
当输出电流I2最大值时，电流值不再跟着I1的增加而增加，我们称为传感器的饱和点。
在测量交流或脉冲时，当RM确定后，要计算出最大被测电流I1MAX，如果I1max值低于交流电流峰值或低于脉冲幅值，将会造成输出波形削波或限幅现象，此种情况可将RM选小一些来解决
