电力监控系统在橡胶谷中应用
发布时间:2015-06-19 16:45:53  文章来源:未知  作者:test  人气:
        本文以青岛橡胶谷为例,探讨工业园区配电室电力监控系统的应用。
        目前,供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用,全国各地重点工程项目、标志性建筑/大型公共设施等大面积用户的急剧增加,对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。
        中国橡胶谷总面积3000多亩,其中核心区500多亩,规划建筑面积近100万平方米,以郑州路为轴线,向科技大学四周辐射。中国橡胶谷由橡胶化工原材料、轮胎、制品、化工橡胶机械、机电电子等相关制造类企业的贸易公司及相关技术服务型企业、各类服务机构相融共生而成,将形成贸易、技术、人才、文化高度集聚的橡胶行业生态圈。
电力监控系统在橡胶谷的应用
        青岛橡胶谷一期工程由一路10kV市电供电,通过2台800kVA变压器(T1、T2)和1台1600kVA变压器(T3)降压至0.4kV后通过低压配电柜送出至园区各处负载,橡胶谷一期配电室共有10kV配电柜5面,0.4kV配电柜28面,高、低压回路共计115个,其中10kV避雷器柜上无监控装置,所以本系统监控114个回路的工作状态。T1、T2变压器回路间设有母联,并备有一台800kVA柴油发电机在应急状态下为一些重要回路供电, T3变压器回路则单独使用。
      10kV回路的进线和馈线配有南京南瑞继保的保护装置,采集10kV回路的常规电参量和开关量状态;0.4kV进线和母联回路装有安科瑞ACR330ELH电网质量分析仪,采集回路的常规电参量、四象限电度和电网质量参数;0.4kV馈线回路装有PZ80L系列多功能电力仪表,采集回路的常规电参量和四象限电度[1]。此外,所有0.4kV馈线回路使用珠海派诺的八路漏电监测仪表进行剩余电流监测。本系统将上述所有133台电力仪表纳入监控范围。
        因青岛的配电系统自动化起步较晚,电力监控系统所有功能均由上海安科瑞电气股份有限公司设计并提交,业主仅根据配电室值班经验在系统软件功能界面的细节上提出要求。

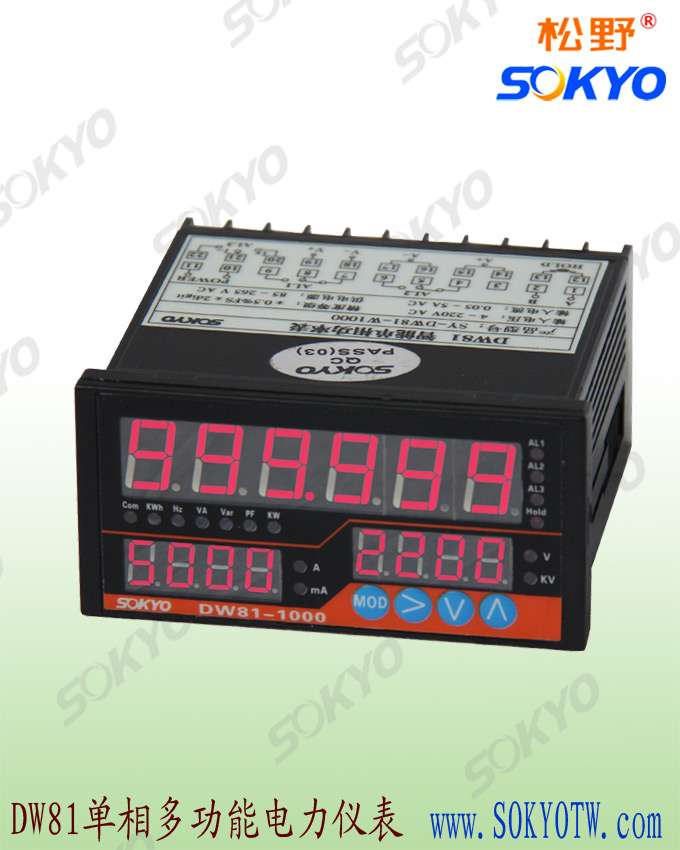

多功能电力仪表,松野电气
