DW数字电压表怎么接线

发布时间：2014-11-26 10:11:23　　文章来源：未知　　作者：test　　人气：

DW数字电压表产品特点
1、输入信号、完全隔离、产品抗干扰能力强、电流输入、5A/1A、电压直接输入或变比后100V
2、可测量交流电流、交流电压、三相电流、三相电压、单相、三相有功功率、无功功率、功率因素、工频
3、正四位LED显示、或选择LCD液晶显示，任意设定电流互感器变比、电压互感器变比，软件校准、测量精准、性能价格比极高
4、可选模拟输出DC4-20mA、三相带三路DC4-20mA、可选继电器报警输出、最多两路、实现上下限监控、可选RS485、Modbus协议、直接与PLC、上位机通讯
5、多种外形尺寸可选、部分尺寸完全与指针表兼容、适用于电源电控设备、开关柜、电源柜等。
DW数字电压表分为三相电压表和单相电压表，下面分别介绍一下它们的接线方式：

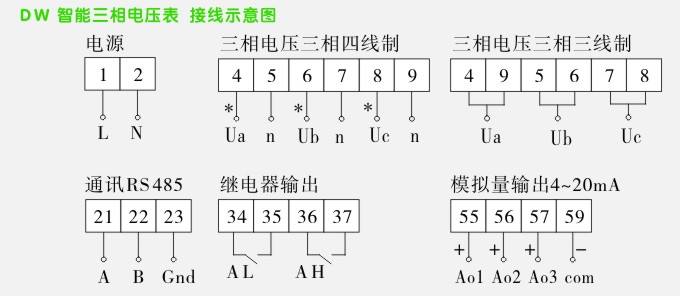

DW三相电压表接线图如下：
智能三相电压表接线示意图

DW单相电压表接线图如下：
智能单相电压表接线示意图
