三相多功能电力监控仪怎么选型
发布时间：2014-11-26 09:56:09 文章来源：未知 作者：test 人气：
DW三相多功能网络电力监控仪表怎么选型？下面我们就来以松野电气三相多功能电力仪表为例
按其外形尺寸：53 5：80H×80W
73 7：72 H×72W
93 9：96 H×96W
123 12：120H×120W
后一位3：三相电网系统（包含3相3线、3相4线）
通讯方式：T：带RS485通讯、Modbus协议
控制输出：R1：带1路继电器触点开关量输出
R2：带2路继电器触点开关量输出
R3：带3路继电器触点开关量输出
R4：带4路继电器触点开关量输出
其中1000、2000系列不可选只有3000、4000、5000、6000系列可选
变送输出：D1：带1路模拟量变送输出DC4~20mA
D2：带2路模拟量变送输出DC4~20mA
D3：带3路模拟量变送输出DC4~20mA
D4：带4路模拟量变送输出DC4~20mA
只DW123可有4路模拟输出、其它都只有2路
测量参数：KWh：全电参数监控（三相电压、电流、有功、无功、功率因数、工频、电能、开关量输入输出、模拟量、2~31次谐波）
W： 简化测量监控、（三相电压、三相电流组合仪表）
系列代码：1000：1000系列LED数码管显示、三相电参数综合测量仪
2000：2000系列LCD液晶显示、三相电参数综合测量仪
3000：3000系列LED数码管显示、三相多功能电力监控仪
4000：4000系列LCD液晶显示、三相多功能电力监控仪
5000：5000系列LCD中文液晶、三相多功能电力监控仪
6000：6000系列LCD液晶显示、三相经济型谐波分析仪
7000：7000系列LCD液晶显示、三相智能型谐波分析仪
控制输出：R1：可选1路继电器触点开关量输入
R2：可选2路继电器触点开关量输入
R3：可选3路继电器触点开关量输入
R4：可选4路继电器触点开关量输入
其中1000、2000系列不可选只有3000、4000、5000、6000系类可选
测量输入：A：输入电压0~100、额定100V、电流0~5A、额定5A或1A
B：其它输入、（后注明电压、电流的量程要求）

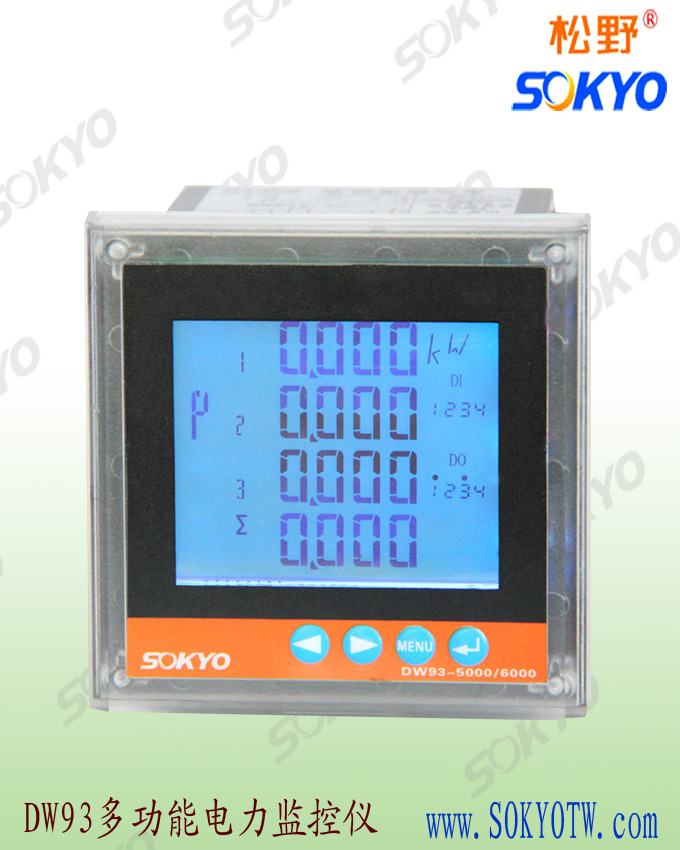

93系列三相多功能电力监控仪
选型说明：
1、常用的1000、2000系列仪表为三相电参数综合测量仪、只有测量功能。没有控制输出和模拟输出功能，所以选型时，不能选择控制输出R1~R4、不能选择模拟量输出D1~D4、也没有控制输入的选择
2、当要求选择报警控制输出、或开关量输入、或模拟量输出时、必须选择常用3000、4000、5000系列仪表因三相多功能电力监控仪、控制输入、控制输出、模拟输出都可任意选择、当然选型时、也可以不选3000属LED数码管显示系列、4000属LCD液晶显示系列、5000只有尺寸9、12、属中文LCD液晶显示
3、6000、7000属谐波分析仪、7000只有尺寸9、12、没有模拟量输出可选、开关量输入输出都只R1~R2
4、都可选择带RS485通讯、Modbus协议、测三相电流、电压的组合仪表、只有1000、3000数码管系列
选型举例：
SY-DW93T-KWh2000、 三相电参数综合测量仪、全电参数测量、带Rs485通讯、LCD显示
SY-DW93T-R2KWh4000、三相多功能电力监控仪、全电参数测量、带Rs485通讯、LCD显示、带2路报警
