接近开关,安装和接线方法

发布时间：2014-12-09 08:23:37　　文章来源：未知　　作者：test　　人气：

接近开关也可称之为接近传感器、霍尔开关。
接近开关安装方法：
1）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外；在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。
2）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离；并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。

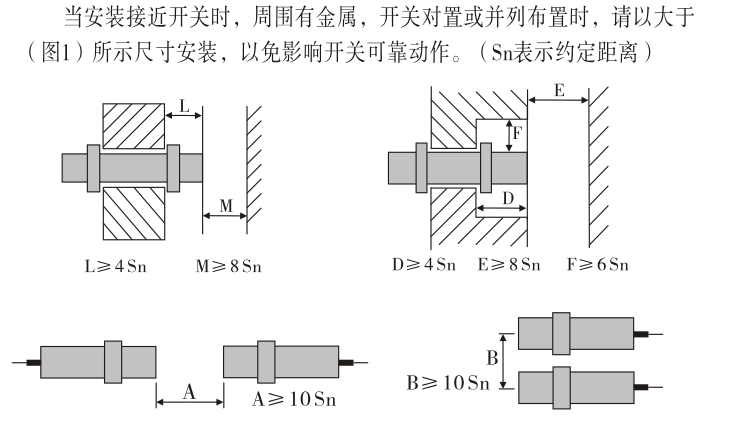

接近开关安装图示

接近开关接线方法：
1）电力线、动力线应尽量远离接近开关引线，无法避免时应将电金属管套在外部并接地，以防开关损坏或误动作；
2）严禁通电接线，并应按接线输出回路原理图接线；
3）最好不要用两个接近开关的输出线控制同一个继电器的同一个线圈，否则将无法辨认动作的来源，有时甚至产生误动作。
接近开关接线接线图

本文关键字：接近开关,接近传感器,霍尔开关
