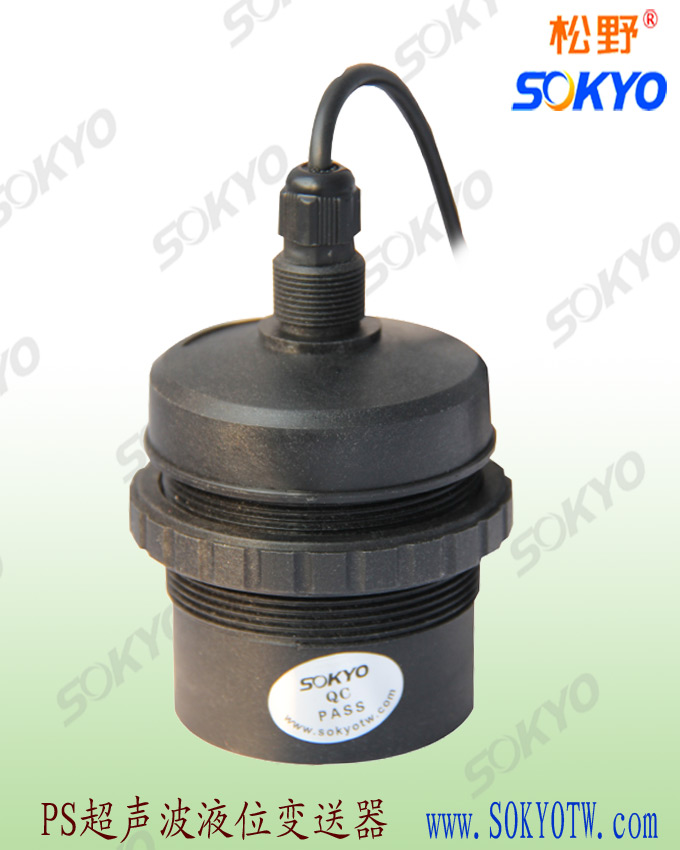

松野超声波液位计在测量溶剂罐液位

发布时间：2015-09-17 17:00:09　　文章来源：未知　　作者：test　　人气：

超声波液位变送器是利用超声波来进行测量，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射，超声波物位计就是利用它的这一原理而工作的。松野超声波液位计在测量溶剂罐液位时就用到了这个原理。
在超声波检测技术中，不管那种超声波仪器，都必须把电能转换超声波发射出去，再接收回来变换成电信号，完成这项功能的装置就叫超声波换能器，也被称作为探头。将超声波换能器置于被测液体或物位上方，向下发射超声波，超声波穿过空气介质，在遇到水面或物体介面时被反射回来，然后被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成物位信号进行显示并输出标准信号,供其它仪表或控制装置使用.由超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。因此，当测量出超声波由发射到遇到物面或液面反射被接收所需要的时间，则可换算出超声波通过的路程，从而间接地测量出物位或者液位数据。

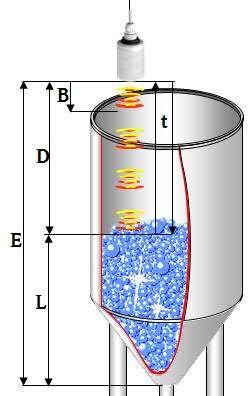

L：液位或料位（即被测值）
D：传感器离被测面的距离
E：空罐时的测量值（零点）
t：声波在发射到接受的时间
v：声波的传输速度
L=E-D=E-t*v/2



本文关键字：液位变送器,超声波液位计

•
