PS1300i液位计用在高炉水位测量
发布时间:2014-11-24 10:13:58  文章来源:未知  作者:test  人气:
  在高炉设计时采用封闭式循环水冲渣,经沉淀池、过滤池将水、矿渣分离,然后将沉淀后矿渣用行车抓斗进行打捞等工艺过程。由于冲渣水循环反复使用,导致冲渣水水质差、且各水池环境特殊等问题。因此我们要选型PS1300i液位变送器用在高炉水位测量,该种液位计具有精度高、温漂小、抗干扰能力强、特别是变频器干扰。但由于冲渣水温度高、水硬度高、矿渣沉淀物多等固有问题,使仪表原有的可靠性、稳定性、准确度大打折扣、因此在设备管理过程中特别关注了这些问题,经过不断地积累经验,采取了一些有效的技术改进措施,从而确保生产的安全稳定。

    PS1300i液位计安装方式是:将变送器探头经过保护套管直接投入到水池底部。当水位发生变化时,探头压力感应膜片将做相应的位移变化,使变送器输出标准电流(4~20 mA)信号传递到智能数显表,由智能数显表显示出水池实际水位情况。但由于冲渣水温度高(约80℃),使仪表探头电器元件加速老化。由于水硬度(CaCO3)高达660 mg/L,而工业水的硬度为109.45 mg/L),使探头压力感应膜片表面快速结垢,而改变原有的机械特性,随着时间的延长,这种现象越来越严重,仪表的稳定性、可靠性、准确性就越来越差。由于矿渣沉淀物多,在大约一个月的时间里将探头掩埋,在探头掩埋初期,使仪表的测量显示值滞后于实际水位的变化,到中后期由于沉淀后矿渣板结密度越来越大,将探头进口处完全堵塞,致使水位变化信息无法传递到探头压力感应膜片上,使投入式液位变送器完全丧失功能而报废。

    PS1300i液位计测量方式的改进与制作 针对冲渣水水质差、水池环境特殊难题,经过长期摸索,我们采取了将投入式液位变送器测量方式进行了以下改进,,在水池中装上一个隔离罐,在隔离罐的顶端安装一只滑轮,在水池中放入一只浮球,用尼龙绳一端拴住浮球,另一端拴住变送器探头,然后将尼龙绳的中间放到滑轮上。在隔离罐内注入水泵冷却过的冷却水,水位的高度由液位变送器的上限量程所决定。在确定好水位高度处开一个溢流孔,保持隔离罐内水位不变。工作原理是:但水池水位处在最高时,浮球通过滑轮传动使变送器探头处在隔离罐最低部,此时,液位变送器输出最高(20 mA),但水池水位处在最低时,浮球通过滑轮传动使变送器探头处在隔离罐最高处,此时,液位变送器输出最低(4 mA)。可见,改进后的液位变送器输出与水位变化关系完全一一对应,达到了测量的目的。

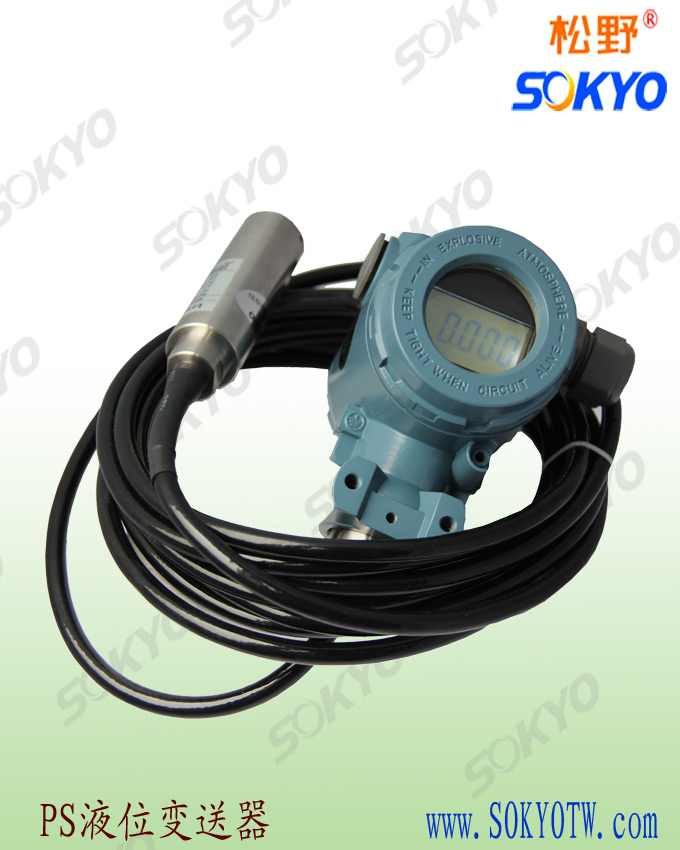

 PS1300i液位计
