松野电气是专业生产数显控制仪,DT516智能四回路数显表,多回路巡检控制仪的厂家,10年生产经验,隔离技术,性能稳定可靠,抗干扰能力强,服务热线:400-027-0806
一、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪特点：
数显控制仪,DT516智能四回路数显表,多回路巡检控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
1、四屏LED数码显示
2、可同时检测4路测量信号，各输入通道测量信号互不干扰
3、具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2%测量精度
4、可带8路分别报警输出功能或4路分别变送输出功能
5、支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
8、可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能
9、带DC24V馈电输出，为现场变送器配电
10、输入、输出、电源、通讯相互之间采用光电隔离技术
12、参数设定密码锁定、参数设置断电永久保存，具备参数恢复系统原始设置功能
二、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪详细技术参数：
1、显示方式：
数 码 管：四屏LED高亮度数码管数字显示
2、输入方式：
热 电 偶：K(0~1300 OC)、 E(0~1000 OC)、 B(400~1800 OC)、
S(0~1600 OC)、 T(-200~400 OC)、 J(0~1200 OC)、
R(400~1800 OC)、 N(0~1300 OC)、 F2(700~2000 OC)、
Wre3-25(0~2300 OC)、 Wre5-26(0~2300 OC)
热 电 阻：Cu50(-50~150 OC)、 Cu53(-50~150 OC)、 Cu100(-50~150 OC)
Pt100(-200~650 OC)、 BA1(-200~600 OC)、 BA2(-200~600 OC)
线性电阻：0～400Ω、0～500Ω
远传电阻：0～350Ω、30～350Ω
直流电压：0-20mV、0-40mV、0-100mV
直流电压：0-5V、1-5V、0-10V、0-5V开方、1-5V开方；输入阻抗≥510KΩ
直流电流：0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方；输入阻抗≤250Ω
3、报警/控制输出
灯 指 示：LED指示灯，报警/控制输出状态时灯亮
输 出：报警/控制开关量输出，开关量类型可选
ALM——继电器触点输出，
点容量：AC220V/0.5A(小) DC24V/0.5A(小)（阻性负载）
AC220V/2A(大) DC24V/2A(大)（阻性负载）
4、变送输出：
直流电压：DC1-5V 负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ
直流电压：DC0-5V负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ
直流电压：DC0-10V负载电阻≥4KΩ
直流电流：DC4-20mA，负载电阻≤600Ω
直流电流：DC0-20mA，负载电阻≤600Ω
直流电流：DC0-10mA，负载电阻≤1.2KΩ
5、通讯输出：
通讯接口：标准串行双向通讯接口：RS485——二线制，通讯距离≤1000米
RS232——三线制，通讯距离≤15米
通讯协议：标准MODBUS RTU通讯协议，1位起始位，8位数据位，1位停止位，无奇偶
校验，波特率1200～9600bps
6、打印输出
打印接口：RS232C——三线制，通讯距离≤15米
适配微型串行打印机，16针，波特率1200～9600bps
7、馈电输出
输出电压：DC24V±1V
输出电流：≤30mA（负载电阻≥750Ω）
8、电源
开关电源：AC/DC100~240V 频率50/60Hz 功耗≤5W
开关电源：DC20~29V 功耗≤3W
9、使用环境
温 度：-10-50 OC
湿 度：10～90%RH避免强腐蚀气体
10、特性
温度漂移：≤0.01%FS/ OC(典型值约50ppm/ OC
单路采样周期：500ms
耐压强度：输入/输出/电源/通讯相互之间（1000V.AC/min）
绝缘强度：输入/输出/电源/通讯相互之间≥100MΩ
电磁兼容：IEC61000-4-4(电快速瞬变脉冲群)，±4KV/5KHz；IEC61000-4-5（雷击、
浪涌），共模4KV，差模2KV
设定方式：面板轻触式按键数字设定，设定值断电永久保存
保护方式：输入回路断线、输入信号超/欠量程报警
三、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪常用型号：
SY-DT516-N27D01
SY-DT516T-N27D01
SY-DT516-N14D11
SY-DT516-N02D01
SY-DT516T-N14D01
SY-DT516T-N02D01
一、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪详细技术参数：
1、显示方式：
数 码 管：四屏LED高亮度数码管数字显示
2、输入方式：
热 电 偶：K(0~1300 OC)、 E(0~1000 OC)、 B(400~1800 OC)、
S(0~1600 OC)、 T(-200~400 OC)、 J(0~1200 OC)、
R(400~1800 OC)、 N(0~1300 OC)、 F2(700~2000 OC)、
Wre3-25(0~2300 OC)、 Wre5-26(0~2300 OC)
热 电 阻：Cu50(-50~150 OC)、 Cu53(-50~150 OC)、 Cu100(-50~150 OC)
Pt100(-200~650 OC)、 BA1(-200~600 OC)、 BA2(-200~600 OC)
线性电阻：0～400Ω、0～500Ω
远传电阻：0～350Ω、30～350Ω
直流电压：0-20mV、0-40mV、0-100mV
直流电压：0-5V、1-5V、0-10V、0-5V开方、1-5V开方；输入阻抗≥510KΩ
直流电流：0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方；输入阻抗≤250Ω
3、报警/控制输出
灯 指 示：LED指示灯，报警/控制输出状态时灯亮
输 出：报警/控制开关量输出，开关量类型可选
ALM——继电器触点输出，
点容量：AC220V/0.5A(小) DC24V/0.5A(小)（阻性负载）
AC220V/2A(大) DC24V/2A(大)（阻性负载）
4、变送输出：
直流电压：DC1-5V 负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ
直流电压：DC0-5V负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ
直流电压：DC0-10V负载电阻≥4KΩ
直流电流：DC4-20mA，负载电阻≤600Ω
直流电流：DC0-20mA，负载电阻≤600Ω
直流电流：DC0-10mA，负载电阻≤1.2KΩ
5、通讯输出：
通讯接口：标准串行双向通讯接口：RS485——二线制，通讯距离≤1000米
RS232——三线制，通讯距离≤15米
通讯协议：标准MODBUS RTU通讯协议，1位起始位，8位数据位，1位停止位，无奇偶
校验，波特率1200～9600bps
6、打印输出
打印接口：RS232C——三线制，通讯距离≤15米
适配微型串行打印机，16针，波特率1200～9600bps
7、馈电输出
输出电压：DC24V±1V
输出电流：≤30mA（负载电阻≥750Ω）
8、电源
开关电源：AC/DC100~240V 频率50/60Hz 功耗≤5W
开关电源：DC20~29V 功耗≤3W
9、使用环境
温 度：-10-50 OC
湿 度：10～90%RH避免强腐蚀气体
10、特性
温度漂移：≤0.01%FS/ OC(典型值约50ppm/ OC
单路采样周期：500ms
耐压强度：输入/输出/电源/通讯相互之间（1000V.AC/min）
绝缘强度：输入/输出/电源/通讯相互之间≥100MΩ
电磁兼容：IEC61000-4-4(电快速瞬变脉冲群)，±4KV/5KHz；IEC61000-4-5（雷击、
浪涌），共模4KV，差模2KV
设定方式：面板轻触式按键数字设定，设定值断电永久保存
保护方式：输入回路断线、输入信号超/欠量程报警

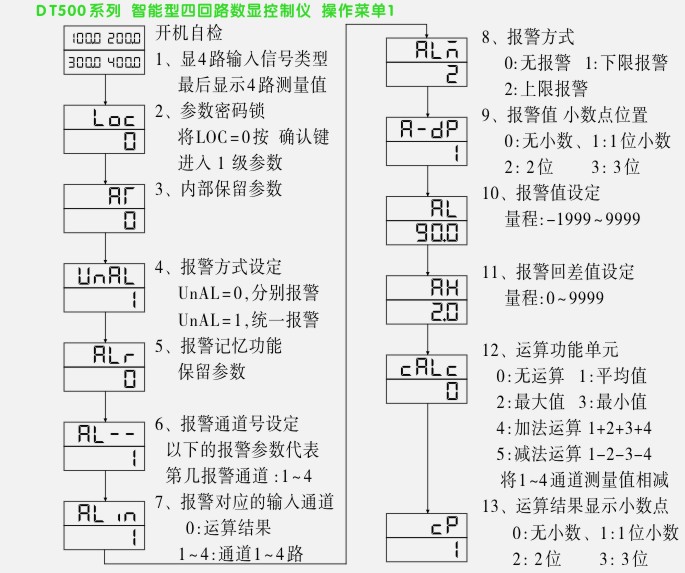

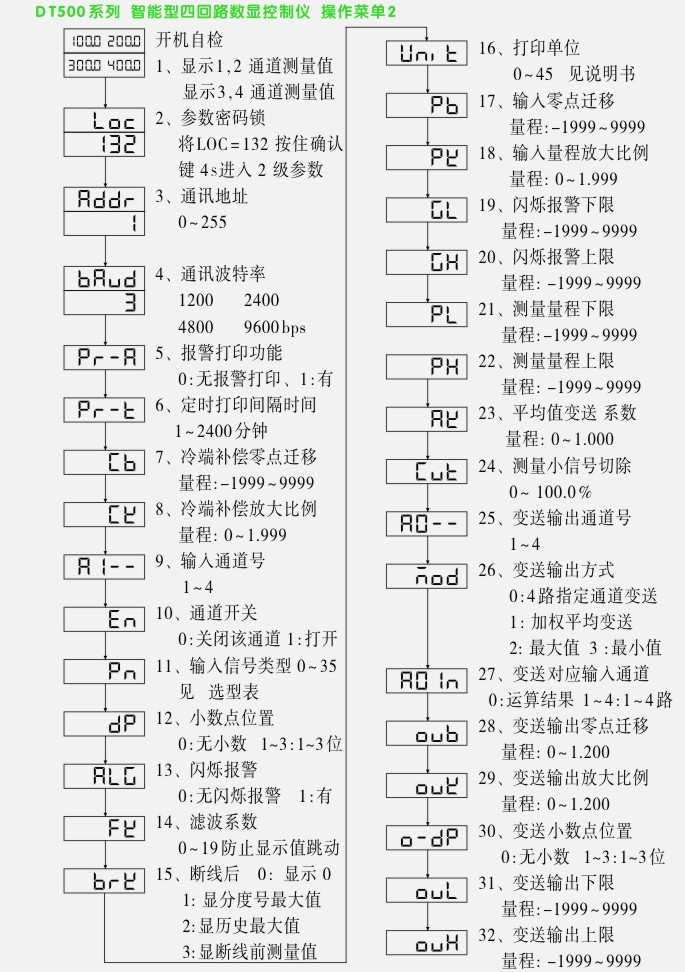

二、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪菜单操作流程：

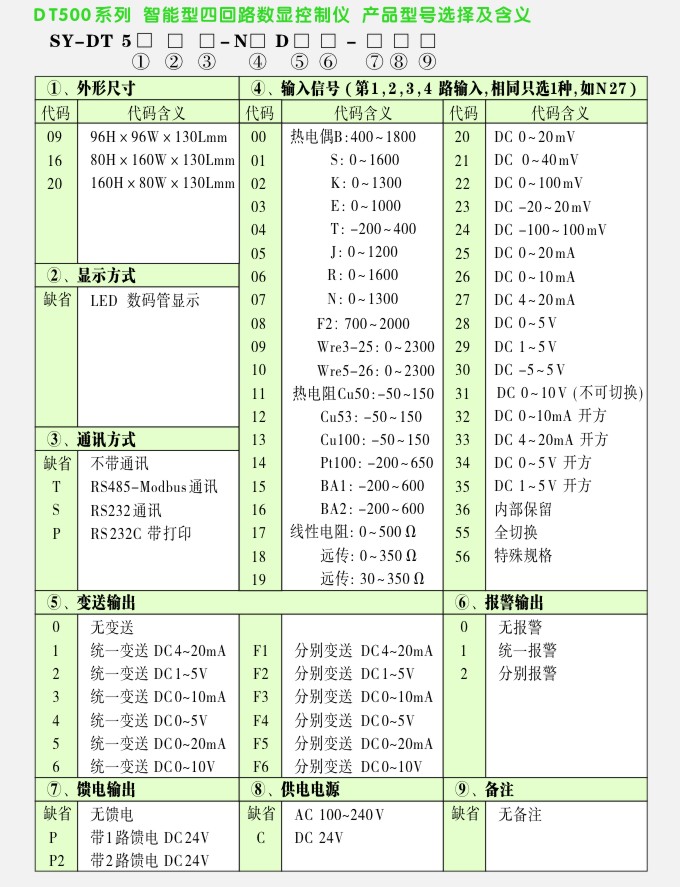

一、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪选型表：

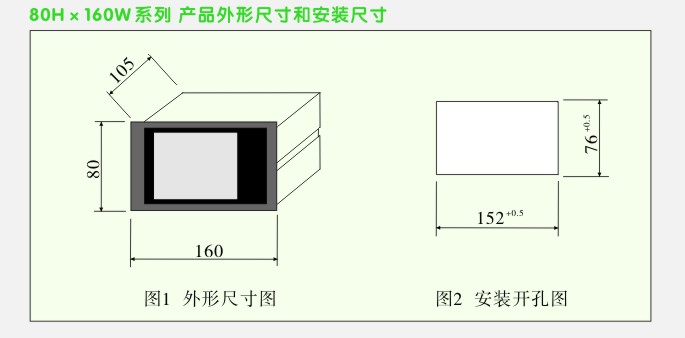

二、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪外形尺寸和安装方式：

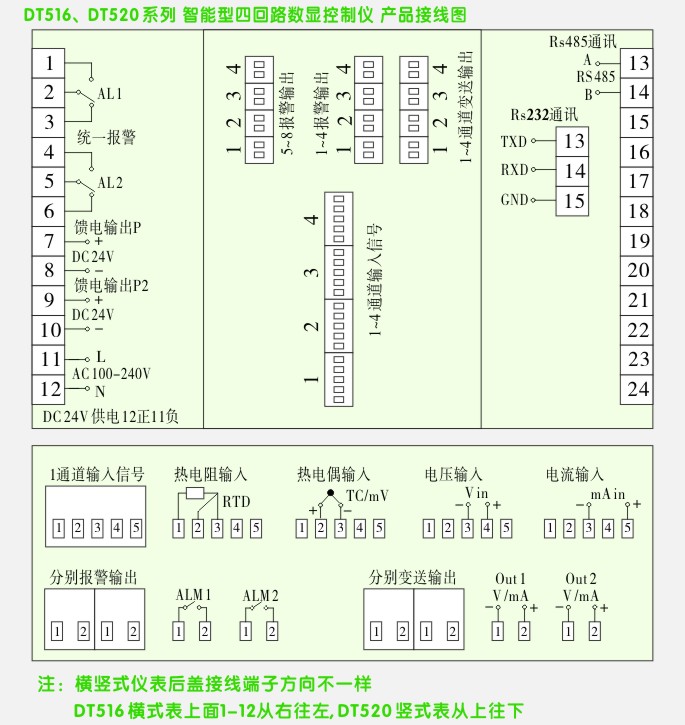

一、数显控制仪,DT516智能四回路数显表,多回路巡检控制仪接线方式：
