霍尔电流变送器,DFH18电流变送器

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产霍尔电流传感器,DFH18电流变送器,霍尔电流变送器的厂家,隔离技术,丰富的生产经验,性能稳定可靠,抗干扰能力强
一、霍尔电流传感器,DFH18电流变送器产品特点
①、可同时测量直流电流、交流电流、或脉动直流、
      且分为开环霍尔式 和 闭环霍尔式两种、
②、原边副边高度绝缘、环氧树脂浇注灌封、安全可靠
       变送器直流输出、DC 4~20mA、DC  0~5V、
       跟随输出、± 4V、±5V、±20mA、±25mA、
                        ±50mA、±100mA、±150mA
③、开环型、适应所有穿孔尺寸、所有工作电源都可选用
       开合式穿孔结构、安装时不用切断母线、安装方便
④、闭环型、工作电源只能选双电源、即±12 V、±15 V
       只有不可拆卸的穿孔尺寸可做成闭环霍尔式
⑤、开环型工作原理、
       被测电流产生磁通量聚集在磁路中并由霍尔器件检出
      霍尔电压信号、经过放大器放大、该电压信号精确的反映出原边电流。
⑥、闭环型工作原理、
      被测电流流过导体产生的磁通量与霍尔电压经放大产
      生的副边电流通过副边线圈所产生的磁通量相平衡。
      副边电流精确反映原边电流
⑦、工作电源、DC24V、15V、12V、±12 V、±15V
       产品精度、±1.0 %FS  、±0.5 %Fs、
       广泛应用于电源装置、电力系统、UPS电源、变频器、电焊机等领域
二、霍尔电流传感器,DFH18电流变送器常用型号
常用型号:
SY-DFH2-KD500
SY-DFH4-BC500
SY-DFH6-KC500
SY-DFH8-KE500
SY-DFH10-BD500
SY-DFH16-BE500
SY-DFH19-KB500

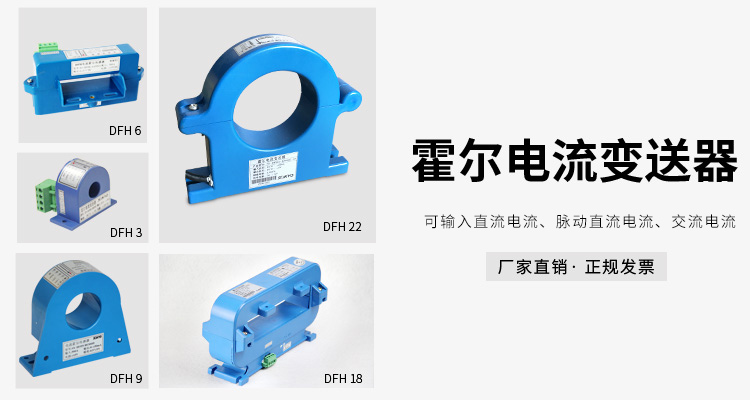

霍尔电流传感器,DFH18电流变送器品牌模块
霍尔电流传感器,DFH18电流变送器产品宣传霍尔电流传感器,DFH18电流变送器技术参数

霍尔电流传感器,DFH18电流变送器技术参数
1、输入信号:10mA、20mA、50mA、100mA、200mA、500mA
2、输出信号:±4V、±5V、4-20mA DC、0-5V DC
3、工作电源:±15V、±12V、15V、12V
4、测量精度:
开环式:线性度±1.0%FS、精度等级1.0;闭环式:线性度±0.5%FS、精度等级0.5;
5、绝缘耐压:3000V/50HZ 1min
6、负载阻抗:电压输出≥10KΩ 电流≤350Ω
7、温度漂移:≤0.02%/度
8、响应时间:<1us
9、消耗电流:<25mA
10、工作温度:-20~70度,
11、储存温度:-25~85度
12、穿孔尺寸:φ72
13、外形尺寸:148*175*42

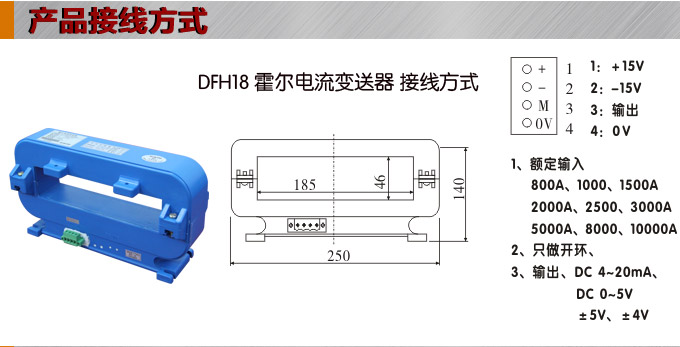

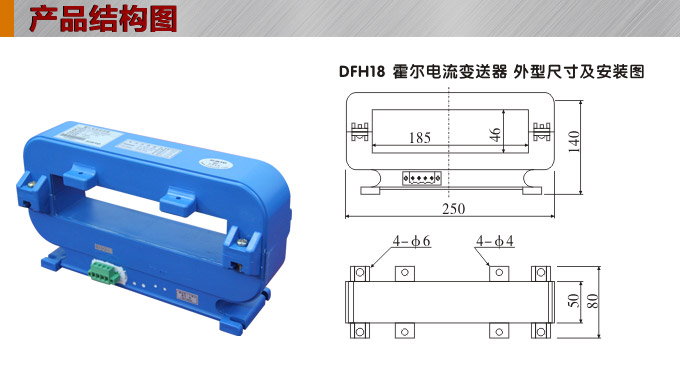

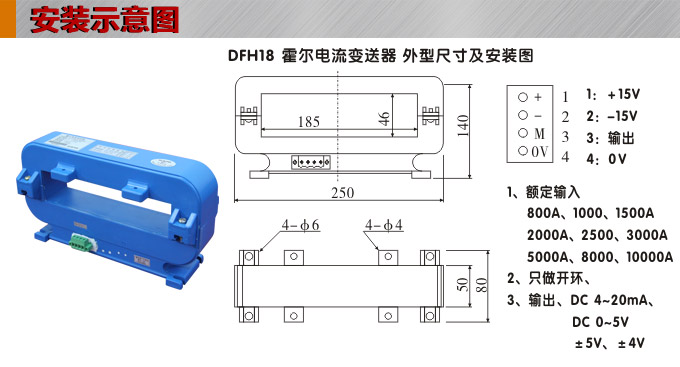

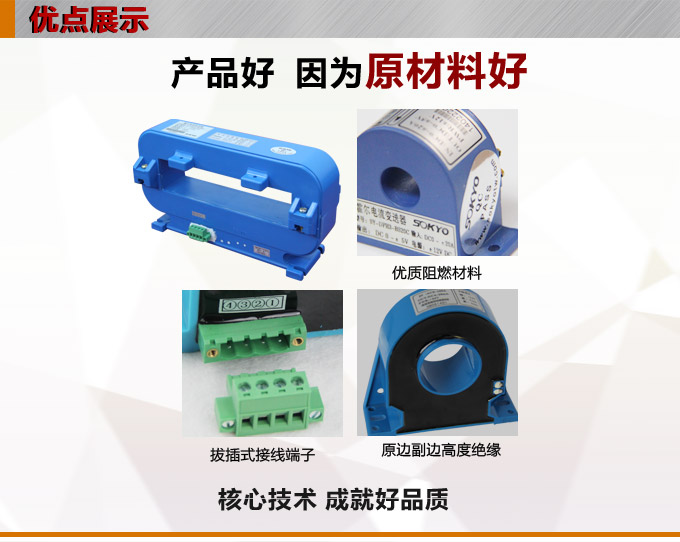

霍尔电流传感器,DFH18电流变送器细节展示霍尔电流传感器,DFH18电流变送器细节展示1霍尔电流传感器,DFH18电流变送器细节展示2霍尔电流传感器,DFH18电流变送器接线方式霍尔电流传感器,DFH18电流变送器产品结构图霍尔电流传感器,DFH18电流变送器产品优点1霍尔电流传感器,DFH18电流变送器产品优点2霍尔电流传感器,DFH18电流变送器产品选型

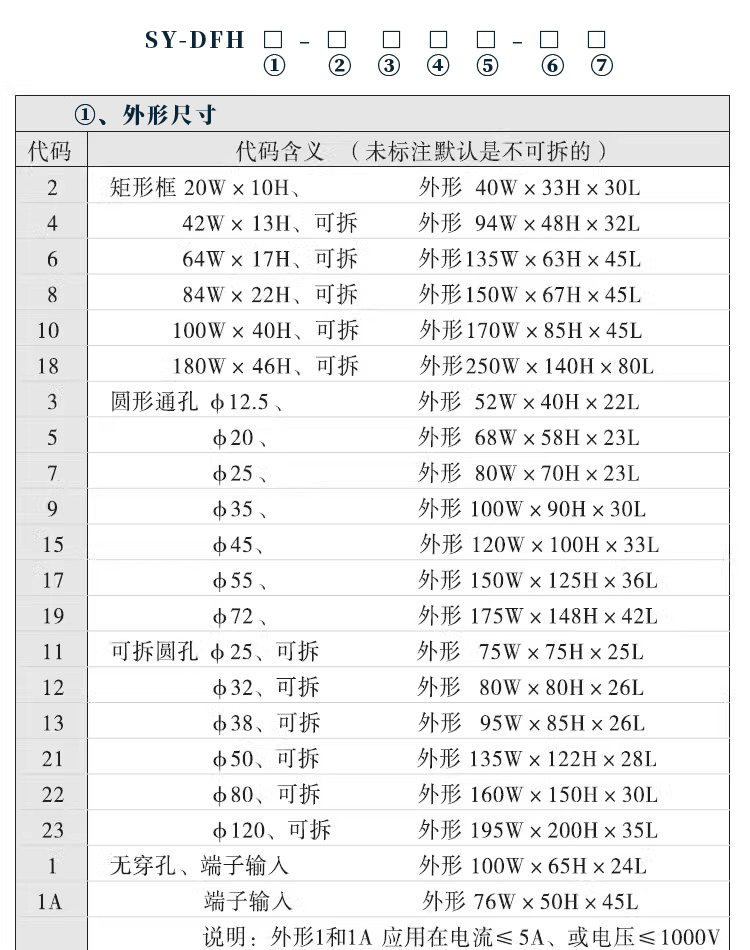

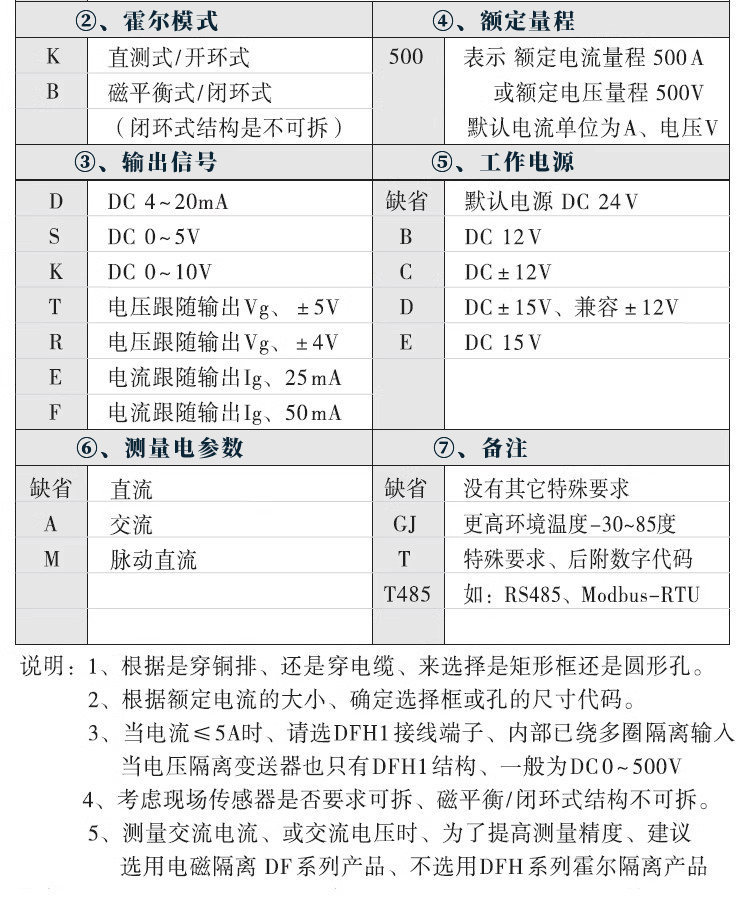

霍尔电流传感器,DFH18电流变送器选型说明
1、穿孔尺寸根据输入电流的大小、采用铜排还是穿孔电缆、来选择矩形框或圆形孔尺寸的大小
2、偶数为矩形框、出产品DFH2不可拆卸、DFH4、6、8、10、16都可拆卸
奇数为圆形孔、产品DFH3、5、9、15、17、19不可拆卸、DFH11、13都可拆卸、观察产品图片可分辨
3、开环霍尔式、所有工作电源都可以选用、默认缺省为DC24V、所有穿孔尺寸都可做成开环式
即有产品DFH2、4、6、7、10、16、DFH3、5、9、11、13、15、17、19
4、直流输出DC4~20mA、或DC0~5V、还可以电压跟随输出±5V、±4V、测量直流电流时是直流输出、
正负号代表直流电流的方向
5、闭环霍尔式、工作电源只有选用,双电源供电,即C、DC±12V;D、±15V;
只有不可卸的穿孔尺寸可做成闭环霍尔式即有产品DFH2、3、5、9、15、17、19
6、输出信号:跟随输出0~20mA、或0~25mA、或0~50mA、或0~100mA、或0~150mA
当测直流时,为直流电流输出、当测交流时、为交流跟随交流信号输出
选型举例:
SY-DFH6-KD500   开环霍尔式电流变送器、输入电流0~500mA、直流输出DC4~20mA、工作电源为DC24V
SY-DFH9-BC300   闭环霍尔式电流变送器、输入电流0~300mA、跟随输出4~±20mA、工作电源为DC±15V
