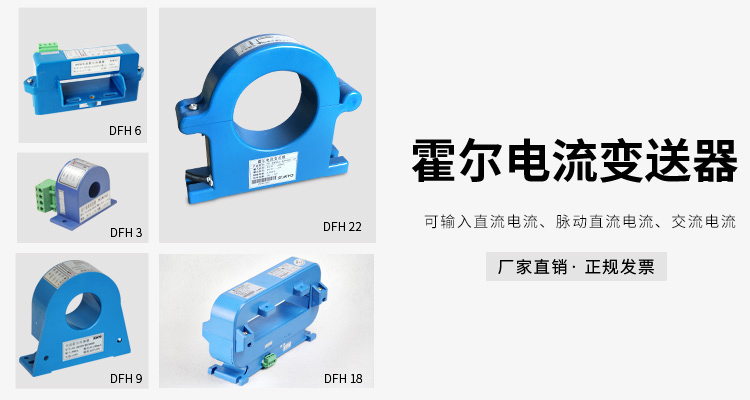

霍尔电流变送器,DFH8电流变送器

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产霍尔电流传感器,DFH8电流变送器,霍尔电流变送器的厂家,隔离技术,10年以上生产经验,性能稳定可靠,抗干扰能力强
一、霍尔电流传感器,DFH8电流变送器产品特点
①、可同时测量直流电流、交流电流、或脉动直流、
       且分为开环霍尔式 和 闭环霍尔式两种、
②、原边副边高度绝缘、环氧树脂浇注灌封、安全可靠
       变送器直流输出、DC 4~20mA、DC  0~5V、
       跟随输出、± 4V、±5V、±20mA、±25mA、
                        ±50mA、±100mA、±150mA
③、开环型、适应所有穿孔尺寸、所有工作电源都可选用
       开合式穿孔结构、安装时不用切断母线、安装方便
④、闭环型、工作电源只能选双电源、即±12 V、±15 V
       只有不可拆卸的穿孔尺寸可做成闭环霍尔式
⑤、开环型工作原理、
        被测电流产生磁通量聚集在磁路中并由霍尔器件检出
        霍尔电压信号、经过放大器放大、该电压信号精确的反映出原边电流。
⑥、闭环型工作原理、
       被测电流流过导体产生的磁通量与霍尔电压经放大产
       生的副边电流通过副边线圈所产生的磁通量相平衡
       副边电流精确反映原边电流
⑦、工作电源、DC24V、15V、12V、±12 V、±15V
       产品精度、±1.0 %FS  、±0.5 %Fs、
       广泛应用于电源装置、电力系统、UPS电源、变频器、电焊机等领域
二、霍尔电流传感器,DFH8电流变送器常用型号
常用型号:
SY-DFH2-KD500
SY-DFH4-BC500
SY-DFH6-KC500
SY-DFH8-KE500
SY-DFH10-BD500
SY-DFH16-BE500
SY-DFH19-KB500


霍尔电流传感器,DFH8电流变送器品牌模块霍尔电流传感器,DFH8电流变送器产品宣传霍尔电流传感器,DFH8电流变送器技术参数
霍尔电流传感器,DFH8电流变送器技术参数
①、原边额定输入信号
        30A、50A、100A、150A、200A、250A、300A、400A
        500A 、600、800、1000、1500、2000、2500、3000A
        4000A、5000、6000、8000A
②、输出信号
       直流输出、DC 4 ~ 20 mA、 DC 0 ~ 5V
       跟随输出、0 ~ ±5V、0 ~±4V、0~±20mA、0~±25mA
                        0~±50mA、0~±100mA、0~±150mA
③、工作电源、
       DC  24V、 或  DC  15V、  或 DC  12V、
       或双电源  DC ±12 V、   或 DC ±15V
④、产品精度、
      开环霍尔式、精度  ±1.0 %Fs、  线性度、±0.5 %Fs
      闭环霍尔式、精度  ±0.5 %Fs、  线性度、±0.2 %Fs
⑤、绝缘耐压、  5000 V / 50 Hz、 1 min
⑥、负载阻抗、  电压  ≥  10KΩ、电流 ≤  30 ~ 70 Ω
⑦、温度漂移、  ≤ 0.02 % /℃
⑧、响应时间、  < 1 us
⑨、消耗电流、  < 25 mA (±12V)+ 输出电流
⑩、工作温度、-10  ~  70 ℃
       储存温度、-25  ~  85 ℃

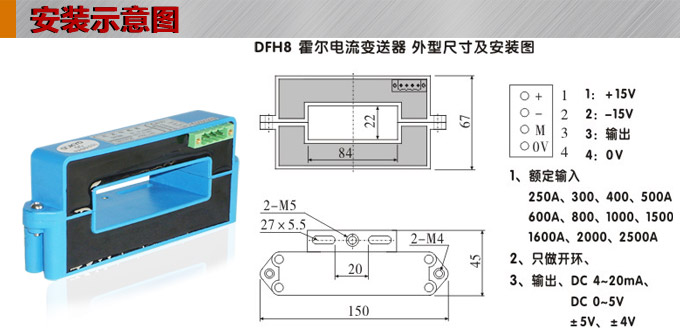

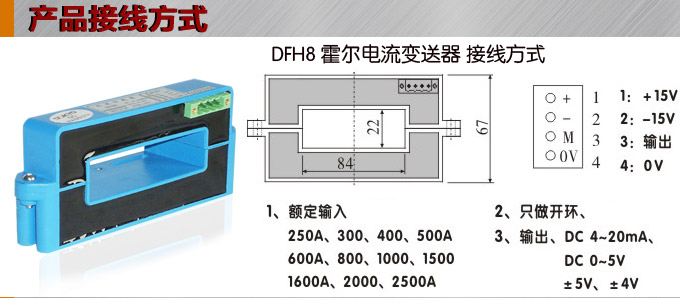

霍尔电流传感器,DFH8电流变送器细节展示霍尔电流传感器,DFH8电流变送器细节展示1霍尔电流传感器,DFH8电流变送器细节展示2霍尔电流传感器,DFH8电流变送器接线方式霍尔电流传感器,DFH8电流变送器产品结构图霍尔电流传感器,DFH8电流变送器产品优点1霍尔电流传感器,DFH8电流变送器产品优点2霍尔电流传感器,DFH8电流变送器产品优点3霍尔电流传感器,DFH8电流变送器产品优点4霍尔电流传感器,DFH8电流变送器产品选型

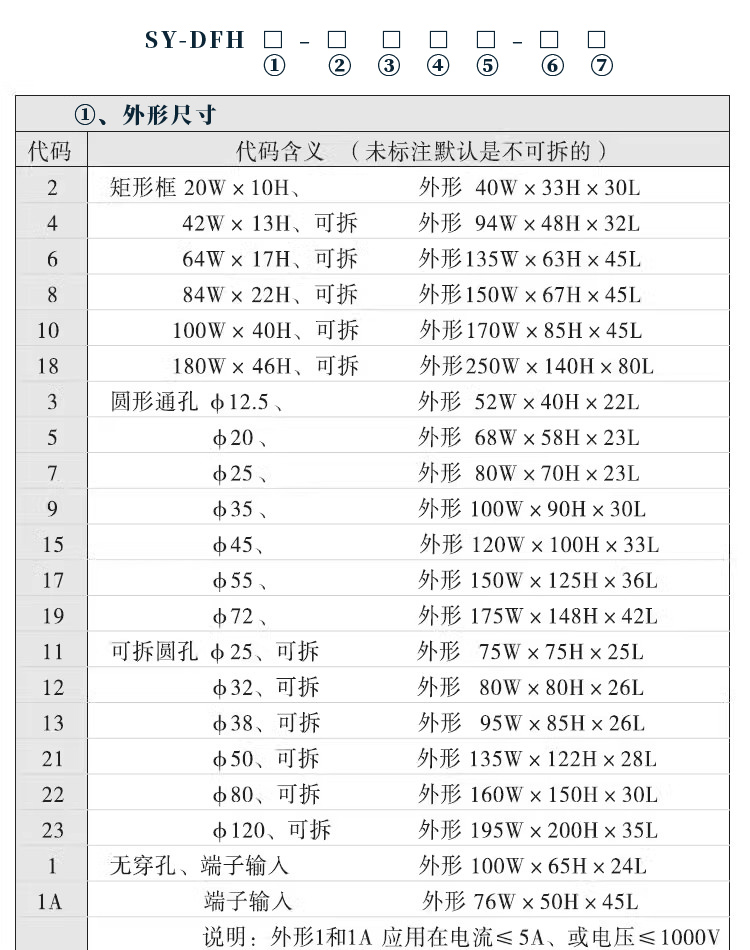

二、霍尔电流传感器,DFH8电流变送器选型说明
1、穿孔尺寸根据输入电流的大小、采用铜排还是穿孔电缆、来选择矩形框或圆形孔尺寸的大小
2、偶数为矩形框、出产品DFH2不可拆卸、DFH4、6、8、10、16都可拆卸
奇数为圆形孔、产品DFH3、5、9、15、17、19不可拆卸、DFH11、13都可拆卸、观察产品图片可分辨
3、开环霍尔式、所有工作电源都可以选用、默认缺省为DC24V、所有穿孔尺寸都可做成开环式
即有产品DFH2、4、6、7、10、16、DFH3、5、9、11、13、15、17、19
4、直流输出DC4~20mA、或DC0~5V、还可以电压跟随输出±5V、±4V、测量直流电流时是直流输出、
正负号代表直流电流的方向
5、闭环霍尔式、工作电源只有选用,双电源供电,即C、DC±12V;D、±15V;
只有不可卸的穿孔尺寸可做成闭环霍尔式即有产品DFH2、3、5、9、15、17、19
6、输出信号:跟随输出0~20mA、或0~25mA、或0~50mA、或0~100mA、或0~150mA
当测直流时,为直流电流输出、当测交流时、为交流跟随交流信号输出
选型举例:
SY-DFH6-KD500   开环霍尔式电流变送器、输入电流0~500mA、直流输出DC4~20mA、工作电源为DC24V
SY-DFH9-BC300   闭环霍尔式电流变送器、输入电流0~300mA、跟随输出4~±20mA、工作电源为DC±15V
