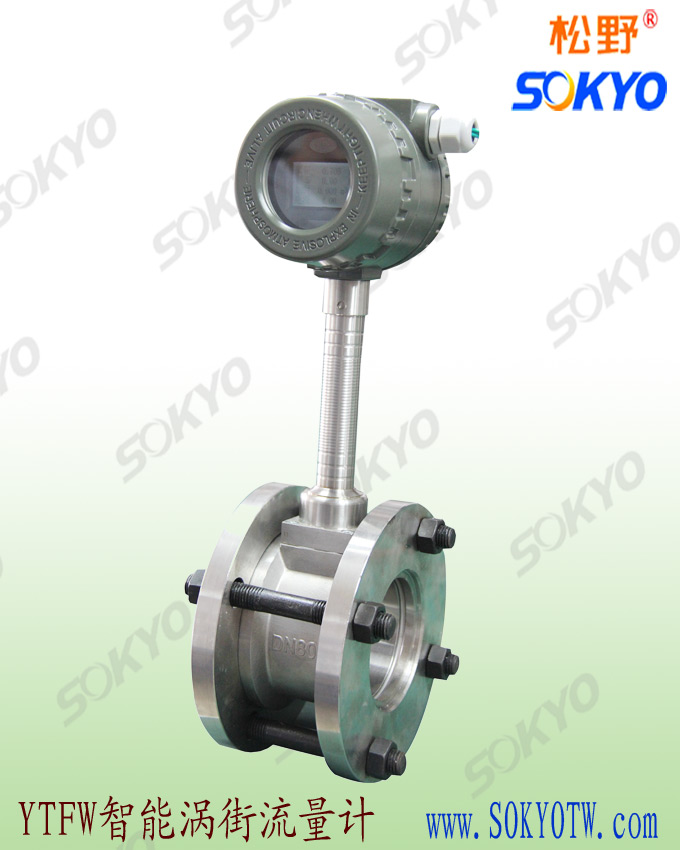

YTFW涡街流量计产品特点
发布时间：2014-06-17 14:55:35 文章来源：未知 作者：test 人气：
YTFW 系列智能涡街流量传感器是一种采用压电晶体作为检测元件的新型应力检测式涡街流量传感器。该传感器具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲信号输出。由于传感器采用的检测探头与旋涡发生体分开安装、而且耐高温的压电晶片不与介质接触、质量稳定。智能型专业显示模块设计、操作简单方便、任意设置，使流量计具有结构简单、通用性好和稳定性高等特点。广泛应用于管道没有大的振动环境中、测量各种气体、液体和蒸汽的流量检测及计量。
YTFW系列涡街流量计技术参数
1、公称通径系列 DN(mm)
满管式 ： DN15、20、25、32、40、50、65、80、
DN100、125、150、200、250、300、
插入式 ： DN350、400、450、500、600、800、900
2、流量量程比：一般 20：1、扩展后可以到 40：1
重复性误差：测量值的 ± 0.1%
3、测量精度： 满管式 ±0.5% FS （0.5级）
插入式 ±1.0 % FS （1.0级）
4、被测介质：液体、气体、蒸汽
介质温度：常温常压型液体或气体 ：-30 — 50 ℃
高温型 饱和蒸汽 ： -30 — 250℃
高温高压型 过热蒸汽 ： -30 — 350℃
5、输出信号： 两线制电流输出（DC 4－20m A）
脉冲输出 （ VOL ＜ 0.8 V、 VOH ＞ 4.5 V ）
RS485 通讯 Modbus-RTU 协议
HART 通讯协议、 DC 4-20mA @ HART
6、补偿输入：温度补偿 采用温度变送器、或传感器 Pt100
压力补偿采用 压力变送器 DC 4-20mA
7、公称压力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa压力损失系数：Cd ≤ 2.6
8、工作环境：温度 －30 — 80 ℃、相对湿度5%－95% RH
9、显示功能 ：双行 LCD 显示、可显示瞬时流量、累积流量、频率、温度、压力、密度
10、流量测量范围：流量范围对流速是 0.2 - 15 m/s
11、负载电阻：4~20mA电流输出、负载电阻＜750欧姆
脉冲频率输出 0.1 - 3 kHz、光电隔离OCT
导通时 集电极最大电流为 25mA
12、防护等级：标准型 I P65、
13、供电电源：标准为额定 DC 24V （ DC 18- 36V ）
DC 3.6V 锂电池
