三显单向多功能电力监控仪按键说明
发布时间:2014-07-02 14:00:35 文章来源:未知 作者:test 人气:
三排显示单向多功能电力监控仪智能化设计、上排通过按键切换、可分别显示有功功率、功率因数、频率、无功功率、视在功率、有功电能、下两排分别显示电力系统电流、电压、电流电压的量程显示单位自动切换。输入、输出、电源三者之间相互隔离、增强了产品的抗干扰能力、稳定性和可靠性高,可选上边参数任一信号、高低报警、两路继电器输出,具有峰值保持、停电记忆等功能。

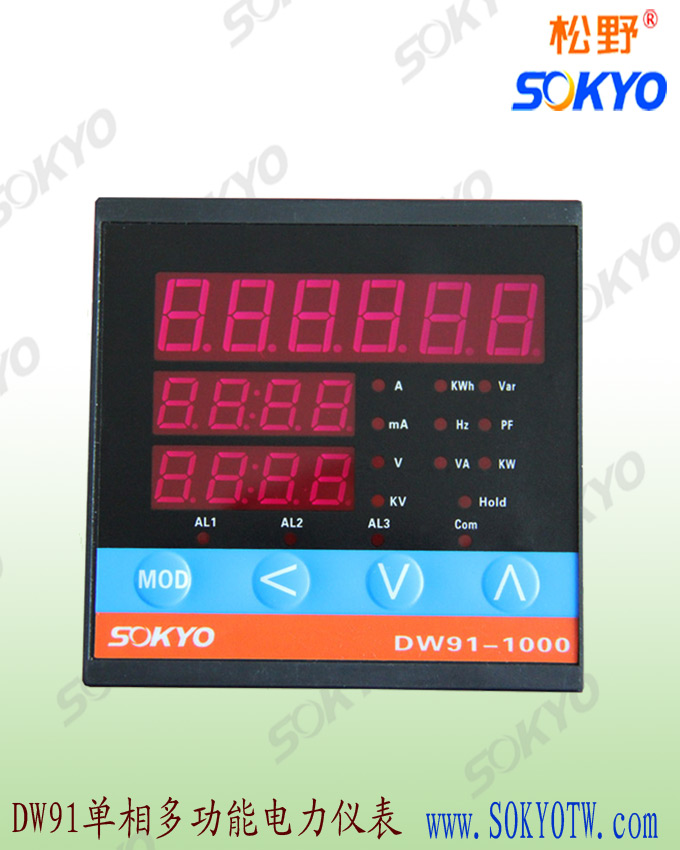

三显单相多功能电力监控仪产品面板按键说明:
1、AL1报警1指示灯、没有报警功能时、无作用
AL2报警2指示灯、没有报警功能时、无作用
AL3报警3指示灯、没有报警功能时、无作用
Hold保持数据指示灯、没有保持功能时、无作用
2、电压测量显示值、根据显示单位的转换、显示改变
3、电压指示灯V或KV
4、减少键、设定数据时使用、减少设定值
5、增加键、设定数据时使用、增加设定值
6、移位键、移动设定位、移动设定的位数
7、参数选择键、确认键、模式键、切换显示主参数
8、电流指示灯A或mA
9、电流测量显示值、根据显示单位的转换、下是改变
11, Com 通讯工作指示灯
KWh 电度值指示灯
Hz 频率指示灯
PF 功率因数指示灯
Var 无功功率指示灯
VA 视在功率指示灯
KW 有功功率指示灯(灯亮为W、灯闪为KW)
12. Hz、VA 、PF、KW、Var、KWh、测量显示值
松野电气专业生产三显单相多功能电力监控仪、抗干扰能力强、稳定性高,订购热线:400-027-0806.
