防爆电动调节阀整机调整步骤
1. 微量调节式电气限位的调整如图7
① 全关调整：先用手柄驱动阀门至全关位，松开标度板锁紧螺钉，调整标度板，使指针指向刻度线O（SHUT向），并拧紧标度板锁螺钉。再用2mm内六角扳手顺时针方向调整关为调节轴S，带动行程挡板块D1顺时针旋转触发K2、K1依次动作并发出响声，在K1动作并发出响声时停止调整关位调节轴S。
② 全开未调整：先用手轴驱动阀门全开位，使指针向刻度线O（OPEN向），再用2mm内六角扳手逆时针方向调整开位调节轴O，带动行程挡块D2逆时针旋转触发K4、K3依次动作并发出响声，在K3动作并发出响声时停止调整开位调整轴0。

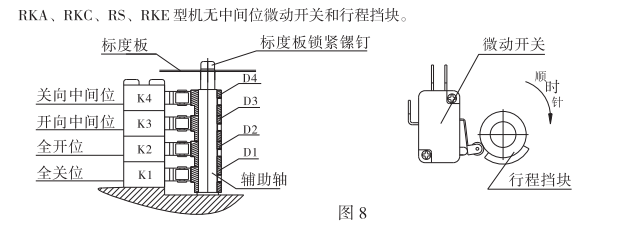

2、中间位置机型电气限位的调整如下图：
①D1调整：用手驱动阀门至全关位，松开标度板锁紧螺钉，调整标度板，是指针指向刻度线O（SHUT向），并拧紧标度板锁紧螺钉。松开行程挡板块D1上的固定螺钉，顺时针方向转动D1使之与对应的微动开关K1刚刚发出动作响声时，停止转动D1并将D1的螺钉锁紧，固定行程挡板D1。
②D2调整：用手动扳手驱动阀门至全开位置，使指针指向刻度O（OPEN向），
松开行程挡块D2上的固定螺钉，逆时针方向转动D2，使之与对应的微动开关K2刚刚发出动作响声时，停止转动D2并将D2的螺丝锁紧，固定形成挡块D2。
③D3调整：用手柄驱动阀门至全开位后，再用手柄顺时针驱动阀门往关向运行2°，然后松开行程挡块D3上的固定螺钉，逆时针方向转动D3，并使K3动作发出声响,再锁定D3。
④D4调整：用手柄驱动阀门至全关位置后，再用手柄逆时针驱动阀门往开向运行2°，然后松开行程挡块D4上的固定螺钉，逆时针方向转动D4，并使K4动作发出声响，再锁定D4。
⑤用户配阀后，如果阀门的全关，全开位与电动执行机构的全关、全开位不一致需进行调整，可按以上1或2所述方法调整。
⑥出厂调试时“关向中间位”微动开关超前“全关位”微动开关2°动作，“开向中间位”微动开关超前“全开位”微动开关2°动作，实际使用时也可根据控制需要进行调整。中间位微动开关动作时输出无源触点信号，全关、全开位微动开关动作时控制阀门的全关和全开位置。
RKA、RKC、RS、RKE型机无中间位微动开关和行程挡块。
