多功能电力仪表显示说明和操作流程

发布时间：2014-12-10 16:15:34　　文章来源：未知　　作者：test　　人气：

多功能电力仪表使用显示说明：

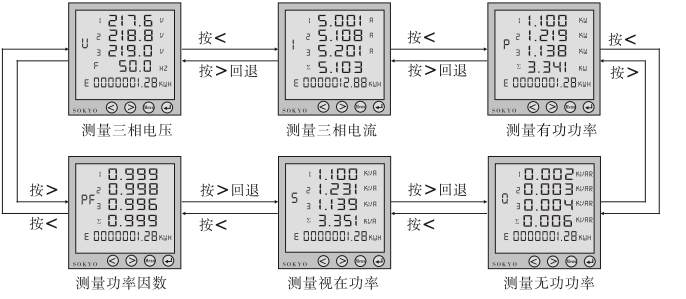

1、LCD显示测量的电流信息、或提示信息、分六页显示、如下图：
当DISP=0时 自动循环显示、DISP=1显示三相电压+频率＋电能
DISP=2显示三相电流＋平均电流＋电能、DISP=3显示有功功率＋和相有功＋电能
DISP=4显示无功功率＋合相无功＋电能、DISP=5显示视在功率＋合相视在功率＋电能
DISP=6显示功率因数、总功率因数＋电能

多功能电力仪表操作说明：

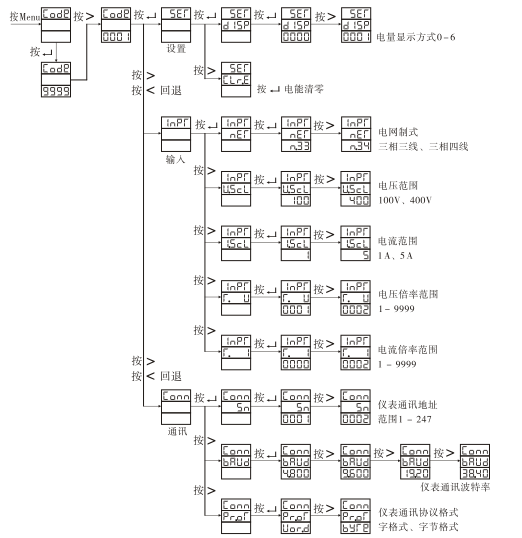

在编程操作下，仪表提供了设置Set、输入Inpt、通讯Conn三大类输入设置菜单，采用LCD液晶显示的菜单结构管理方式：键盘的编程操作采用四个按键的操作方式，即切换增加键或减少键“＞、＜” 菜单进入或上回退“     Nenu”键、选择确定键，来完成上述功能的操作。
Menu：在仪表测量显示的情况下，按该键盘进行编程模式，仪表提示密码：code按确定键显示显示9999，输入正确密码0001后，可对仪表进行编程、设置、“＞、＜”键、实现数字量的增加或减少。按住此键不放可实现快速增加或减少的功能。
选择确认键后进行确认，并返回到上级菜单。在编程方式退回到测量模式的情况下，仪表会提示“Save-Yes”、选择“Menu”表示不保存退出，选择确定键保存退出。
