简述光电编码器工作原理

发布时间：2014-04-03 10:27:08　　文章来源：未知　　作者：test　　人气：

光电编码器是集光、机、电精密技术于一体的高新技术结晶、通过光电转换、可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出。光电编码器一般有增量式旋转编码器、绝对式编码器。根据设计要求、在此只介绍增量式编码器。增量式光电编码器旋转时、有相应的脉冲输出、其旋转方向的判别和脉冲数量的增减需要借助外部的判向电路和计数器来实现。其计数起点可任意设定、并可实现多圈的无限累加和测量、还可以把每转发出的一个脉冲的Z信号、作为参考机械零位。
编码器的轴转一圈会输出固定的脉冲、对于光电式旋转编码器、输出脉冲数和旋转光栅的刻线数相同。需要提高分辨时、可利用90°相位差的A、B两路信号、对原信号进行位频或更换高分辨率编码器。
每转输出脉冲数的选择、每转脉冲数＝（编码器每转对应的位移量：长度或角度）÷设计的分辨率
光电旋转编码器广泛应用于自动控制、自动测量等自动化领域中。如数控机床、伺服电机、高速电梯机器人、轧钢机械、纺织机械、印刷机械、轻工机械、汽车工业、金融电子、加油机、流量机、试验机及办公室自动化仪器仪表行业。

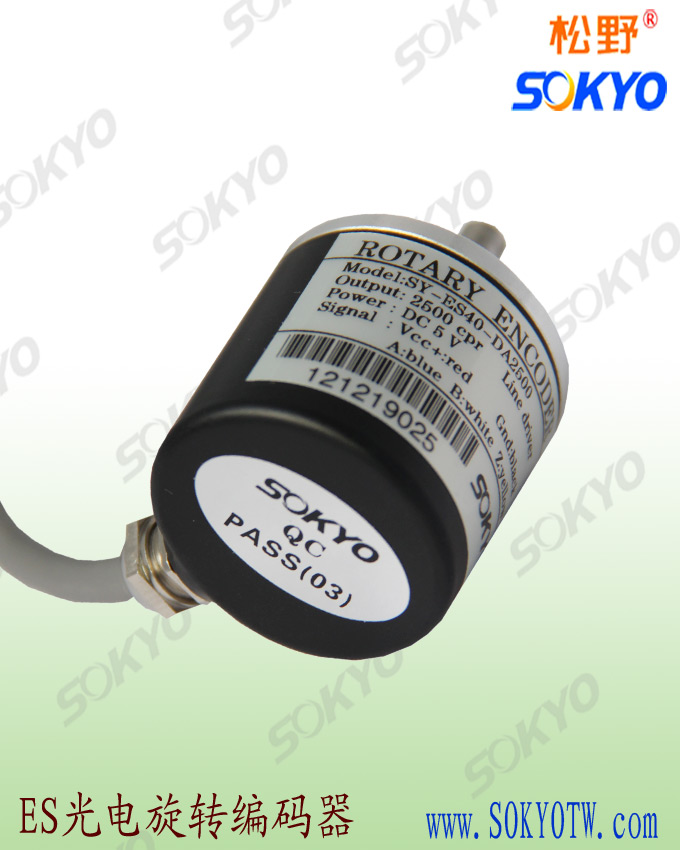

松野电气专业生产光电旋转编码器、体积小、重量轻、安装方便。订购热线：400-027-0806。
光电编码器

本文关键字：光电编码器,光电旋转编码器
