超声波液位变送器的安装注意事项
超声波传感器是利用超声波的特性研制而成的传感器。
超声波是一种振动频 率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够 成为射线而定向传播
等特点。超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中。超声波碰到杂质或分界面会产生显著反 射形成反射成回波，碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面。以超声波作为检测手段，必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器，或者超声探头。
超声波传感器的主要性能指标包括：
①、工作频率：工作频率就是压电晶片的共振频率。
当加到它两端的交流电压 的频率和晶片的共振频率相
等时，输出的能量最大，灵敏度也最高。
②、工作温度：由于压电材料的居里点一般比较高、
所以工作温度的高低很关键。
③、灵敏度：主要取决于制造晶片本身。机电耦合系数
大，灵敏度高；反之灵敏度低。

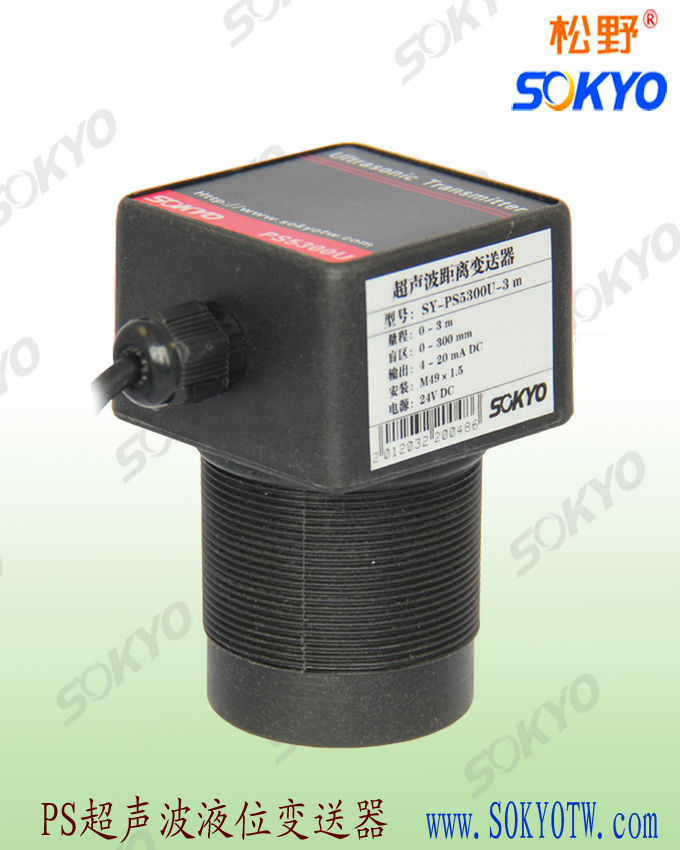

利用超声波传感器可以做成超声波距离变送器、亦称
超声波测距仪。如右图所示、可测量液位、可检测物位、
可直接输出4-20 m A 、直接和仪表相连，显示液位的高低。
通过两个传感器、接超声波数字液位差计、可显液位差。
超声波液位变送器安装原则
1）探头发射面到最低液位的距离，应小于选购仪表的量程。
2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。
6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，管底留孔保持延伸管内液面与罐内等高。
超声波液位变送器安装注意事项
1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
本文关键字：超声波液位变送器,超声波液位计
