智能涡街流量计在选型时注意事项
发布时间：2014-01-22 13:29:58 文章来源：未知 作者：test 人气：
智能涡街流量计在选型时注意事项
智能涡街流量计在选型时注意的技巧,智能涡街流量传感器是一种采用压电晶体，作为检测元件的新型应力检测式涡街流量传感器。该传感器具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲信号输出。由于传感器采用的检测探头与旋涡发生体分开安装、而且耐高温的压电晶片不与介质接触、质量稳定。智能型专业显示模块设计、操作简单方便、任意设置，使流量计具有结构简单、通用性好和稳定性高等特点。广泛应用于管道没有大的振动环境中、测量各种气体、液体和蒸汽的流量检测及计量。
智能涡街流量计在选型时要注意以下条件，以便帮助正确的选择
1、 管道尺寸：外径（mm）×壁厚（mm）、必要的时候要注明管道标准
2、 测量介质、及介质的最大流量、最小流量、常用流量
3、 测量介质的工作压力（MPa）、工作温度（℃）是否需要补偿
4、 当测量介质为蒸汽时，必须注明是饱和蒸汽，还是过热蒸汽？是否需要温度补偿、压力补偿、还有温度、压力同时补偿、并注明补偿信号的输入种类1
5、 是否要求配流量积算仪？夹装产品是否需要提供法兰安装，及法兰材质。

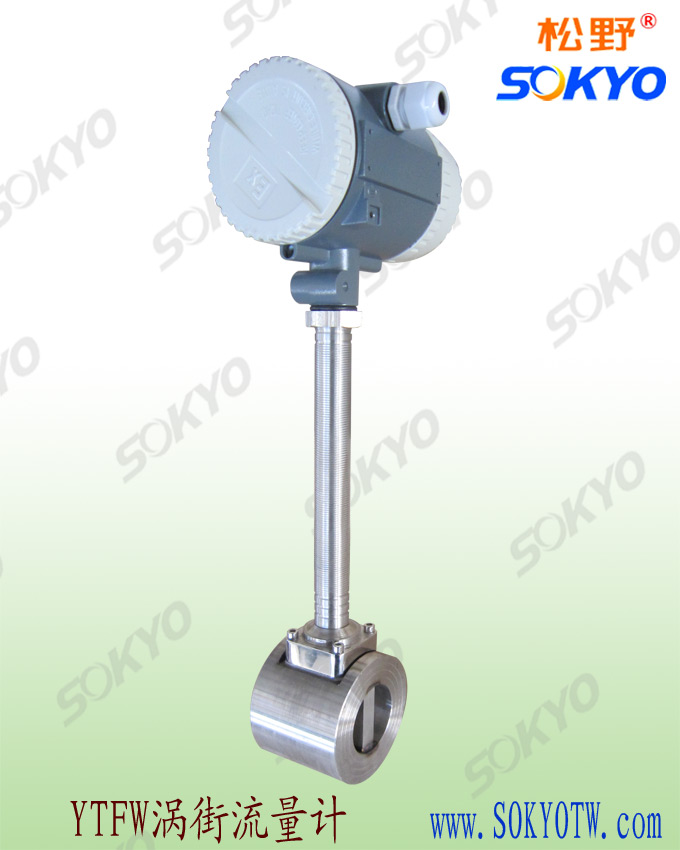

下面我们来以智能涡街流量计,YTFW插入式涡街流量计为例
一、智能涡街流量计,YTFW插入式涡街流量计 技术参数
1、 公称通径系列 DN mm
插入式 ： DN350、 DN 400、 DN 450、DN 500、 DN 600、 DN 800、DN 900
满管式 ： DN15、 DN 20、 DN 25、DN 32、 DN 40、 DN 50、DN 65、 DN 80、 DN100、DN 125、 DN 150、 DN 200、DN 250、 DN 300
2、测量精度：插入式 ±1.0% FS 、满管式 ±0.5% FS、±1.0% FS
重复性误差：测量值的 ±0.2% FS
流量量程比：一般20：1、扩展后可以到40：1
3、被测介质：液体、气体、蒸汽、包括饱和蒸汽和过热蒸汽
4、介质温度：常温常压型液体或气体 ：-30 ~ 50℃、
高温型饱和蒸汽：-30 ~ 250℃、高温高压型过热蒸汽：-30 ~ 350℃
5、输出信号：两线制电流输出 DC 4~20m A、
或者 脉冲输出、频率输出、 1 个脉冲代表多少流量。
6、通讯方式：RS485通讯、Modbus-RTU协议、
HART 通讯协议、 DC 4~20mA @ + HART
7、常温常压的液体一般不需要补偿、压缩气体一般采用压力补偿、
饱和蒸汽 采用压力补偿、或温度补偿、 过热蒸汽必须采用压力和温度同时补偿。
8、补偿输入：压力补偿、采用压力变送器 DC 4~20mA、
温度补偿、采用温度传感器铂电阻 Pt100 、或温度变送器DC 4~20mA
9、公称压力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、压力损失系数：Cd ≤ 2.6
10、工作环境：温度－30 ~ 80 ℃、相对湿度：5%~ 95% RH
11、显示功能 ：双行 LCD 液晶 显示、可显示瞬时流量、累积流量、频率、温度、压力、密度
12、流量测量范围：流量范围对流速 是 0.2 ~ 15 m/s
13、负载电阻：DC 4~20mA电流输出、负载电阻＜750欧姆、
脉冲频率输出 0.1~ 3000Hz、光电隔离、OCT导通时集电极最大电流为 25mA
14、防护等级：标准型I P65、
15、供电电源：标准为额定 DC 24V（ DC 18- 36V ）、DC 3.6V锂电池
