电动执行器配套阀门选型须知
发布时间:2015-08-20 17:25:26  文章来源:未知  作者:test  人气:
电动执行器配套阀门选型须知
一、根据阀门所需的扭力确定电动执行器的输出扭力
  阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力,一般由使用者提出或阀门厂家自行选配,做为执行器厂家只对执行器的输出扭力负责,阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定,但因阀门厂家加工精度、装配工艺有所区别,所以不同厂家生产的同规格阀门所需扭力也有所区别,即使是同个阀门厂家生产的同规格阀门扭力也有所差别,当选型时执行器的扭力选择太小就会造成无法正常启闭阀门,因此电动执行器必需选择一个合理的扭力范围。
  二、根据所选电动执行器确定电气参数
因不同执行器厂家的电气参数有所差别,所以设计选型时一般都需确定其电气参数,主要有电机功率、额定电流、二次控制回路电压等,往往在这方面的疏忽,结果控制系统与电动执行器参数不匹配造成工作时空开跳闸、保险丝熔断、热过载继电器保护起跳等故障现像
电动执行器配套阀门选用须知
电动执行器技术其它类型阀门的配套
因为阀门种类繁多、即使同种型号、同种规格的阀门、由于生产工艺、质量水平结构形式阀体材质等的不同、其扭矩指标各有不同。在实际使用中、往往因为压力的波动、介质类型、现场环境、工作特性等因素致使阀门开启扭矩变化很大。因此、为确保电动执行机构工作稳定可靠、必须在选型上留有充分余量。对 YTDG 系列电动执行机构、根据阀门不同建议选型时应留  1.1-1.3 倍的余量系数。
   即:
        余量系数=电动执行机构额定输出扭矩(N m)/ 阀门带压(PN)测试扭矩(N m)≥1.1-1.3倍
 选型举例  有一只D73H - 25P D N65 金属硬密封蝶阀、25 kgf/cm2 压力测试扭矩 93 N
问配YTDG 何种规格的电动执行机构为宜?
            按余量系数 1.3考虑、则该台阀门的开启力矩为:93 N m ×1.3 = 120.9 N m
            根据YTDG 系列产品性能参数表、应选型为 YTDG - 200
   3、当阀门为电动偏心半球阀时、 选择的通径一般可大些、
         因为偏心半球阀内的阀芯重量大大的减轻,所以力矩减少!
         当为电动通风蝶阀软密封时、当压力≤0.3 MPa、选择的通径一般也要更大些!
         当选择的蝶阀为硬密封时、一般力矩比较大、选择的通径要更小一些
         所以选择执行机构的力矩时、一定要根据阀门制造厂家的具体设计力矩作为参考!
  4、阀门的选择
        电动调节阀的选择必须根据生产厂家的型号按以下要求选择,

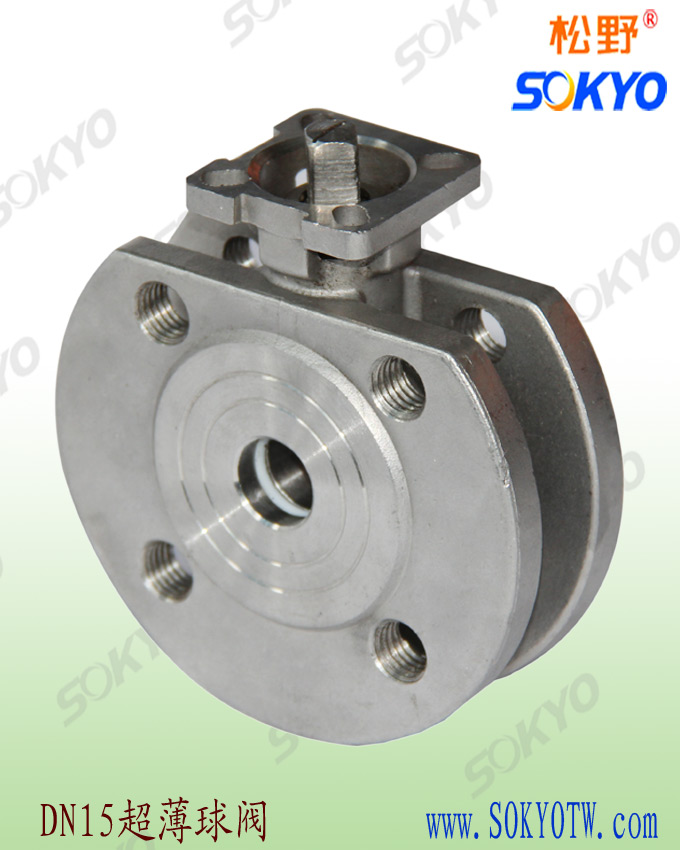

         ①、阀门种类(球阀、蝶阀、或其它三通球阀、截止阀等)、是否是高平台阀门
                  ( 客户自供阀门的时候、还要提供阀门的支架、联轴器安装尺寸、方便安装执行器
         ②、公称通径  DN、管道的公称压力  P 等
         ③、 阀体的材质 (碳钢、304不锈钢、316 不锈钢)
         ④、流通介质温度范围:(常温、中温、高温)
         ⑤、阀门密封的方式:(硬密封、还是软密封)
         ⑥、阀门驱动的大致力矩值。
电动调节阀
