防爆电动头的维护和保养
防爆电动头使用前的检查。
(1)新安装和长期搁置未使用的电动头,在使用前必须测量绕组对机壳的绝缘电阻不低于标准规定,否则电动机必须进行干燥处理,直到绝缘电阻达到要求后才能使用。
(2)仔细检查所有紧固螺栓是否拧紧,弹簧垫圈是否丢失,防爆外壳各零部件连接是否妥当,接地是否可靠,电机接线端子与电缆的连接是否可靠,如发现不妥之处应及时处理。 (3)检查电动机所配用的防爆起动设备规格、容量是否符合要求,接线是否正确,起动装置操作是否灵活,触头接触是否良好,起动设备的金属外壳是否可靠接地。
(4)检查三相电源电压是否正常,电压是否过高、过低或三相电压不对称等。
(5)根据电动机电流的大小、使用条件,正确选择矿用橡套电缆。依据电缆外径,将引入装置中的橡胶密封圈剥出大小接近的孔径,再将电缆依次穿入压盘——金属垫圈——密封圈——金属垫圈内。将电缆芯线接在接线柱上,接线时,电缆芯线应置于两个弓形垫圈或压线板之间,接地芯线应置于接地螺钉的弓形垫圈之间,并应可靠连接,以保证接触完好和电气间隙的需要。接好线后,应检查接线盒内有无杂物、灰尘、接法是否符合电源电压及电动机铭牌上的规定,确定无误方可紧固接线盒盖。引入接线盒的电缆用卡板将其固定在接线盒斗上,以防电缆拔脱。

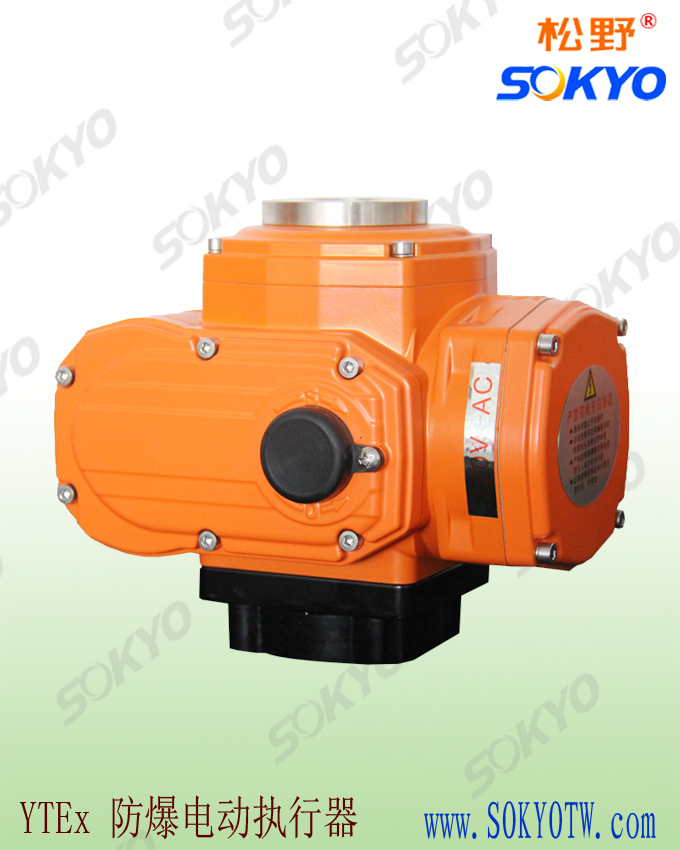

防爆电动执行器,YTEx-RKB100防爆电动头技术参数
产品型号:SY-YTEx-RKB100
外形结构:标准型、直装型
防爆标志:隔离防爆标志、ExdsiⅡBT 4 b
电 源: AC 220 V
电机功率: 25 W
额定电流: 0.30 A
标准时间/力矩:30 s / 100 Nm
可选时间/力矩:15 s / 50 Nm 60s / 100 Nm
回转角度范围:0 — 90 ° 可调
可选控制电路:开关控制:A型、 B型、C型、D型、E型
整机重量:5.0 kg
绝缘阻抗: 100MΩ/500V
绝缘强度:1分钟 1500V
防护等级:I P 67 或 I P 68
安装方法:360 °任意角度安装
电气接口:G 1/2防爆堵头、电源线、信号线
环境温度: -30 ℃ — + 60 ℃
建议配套阀门通径:软密封球阀 ≤1.6 MPa DN50、65
软密封蝶阀≤1.0MPa DN80、100
通风蝶阀 ≤ 0.3 MPa DN 100、125、150、200
