污水电磁流量计运行故障及处理方法
发布时间：2015-03-05 10:18:18 文章来源：未知 作者：test 人气：
电磁流量计的典型故障诊断及处理，污水电磁流量计外形结构有分体的，本体和显示部份可以相距100米.，标准的两线制电流4-20 mA输出。测量一般导电率大于20us/cm的介质，安装方便,可以水平安装,也可以垂直安装,或倾斜安装,测量精度高,可达0.5%广泛用于石油化工、化纤、轻工食品、造纸、制糖、制药、冶炼、给排水、环保、电力、钢铁等工业领域。
污水电磁流量计的典型故障诊断及处理
1.零点不稳定
检查介质是否充满测量管及介质中是否存在气泡，如有气泡，可在上游加装消气器；如水平安装，可改成垂直安装。检查仪表接地是否完好，如不好应进行三级接地（接地电阻不大于100Ω）。检查介质导电率应不小于5μs/cm。检查介质是否淤积于测量管中，清除时注意不要将内衬划伤。
2.无流量输出
检查电源部分是否存在故障，测试电源电压是否正常，测试保险丝通断；检查传感器箭头是否与流体流向一致，如不一致可调换传感器安装方向；检查传感器是否充满流体，如没有充满流体应更换管道或垂直安装。
3. 流量指示值与实际值不符
检查传感器中的流体是否充满管路及流体中是否存在气泡，如有气泡可在上游加装消气器；检查各接地情况是否良好；检查流量计上游是否有阀，若有应移至下游或使之全开；检查转换器量程设定是否正确，如不对应重新设定正确量程。
4. 信号越来越小或突然下降
测试两电极间绝缘是否破坏或被短路，两电极间电阻值正常在70～100Ω；测量管内壁可能沉积污垢，应清洗和擦拭电极，切勿划伤内衬。检查测量管衬里是否被破坏，如破坏应予以更换。
5. 示值在某一区间波动
检查环境条件是否发生变化，如出现新干扰源及其它影响仪表正常工作的磁源或振动等，应及时清除干扰或将流量计移位；检查测试信号电缆，用绝缘胶带进行端部处理，使导线、内屏蔽层、外屏蔽层以及壳体之间不相互接触。

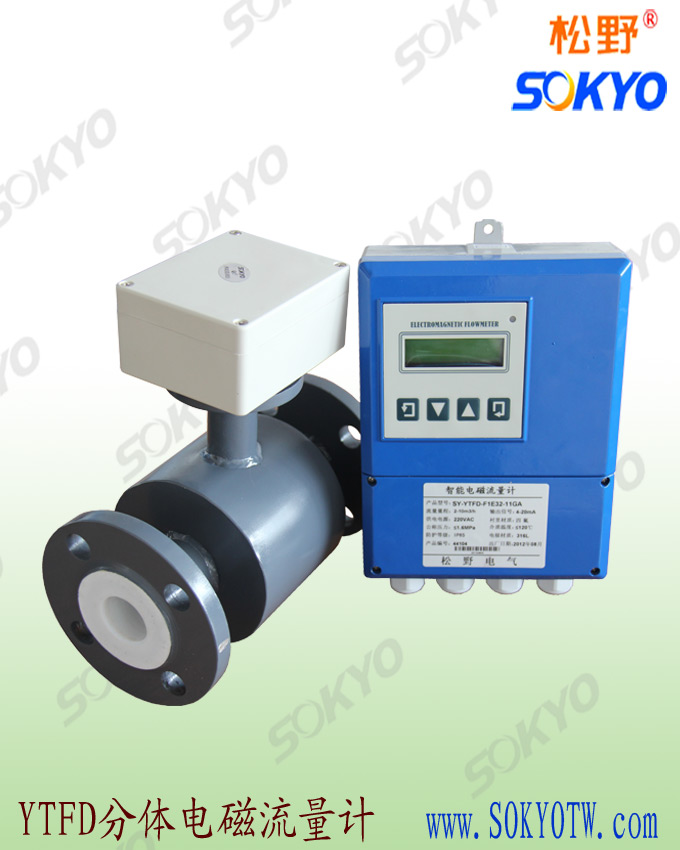

一、污水电磁流量计,YTFD分体式电磁流量计 技术参数
1、公称通径DN(mm) 、特殊规格可以定制、
常用通径：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN800、DN1000、DN1200
2、流动方向
正向、反向、净流量、量程比：150：1
3、精度等级
±0.5% FS （0.5级）、 ±1.0 % FS（1.0级）
重复性误差：测量值的 ± 0.2 % FS
4、介质温度
橡胶衬里： -20 ℃ ~ 60 ℃
聚四氟乙烯衬里：-30 ℃ ~ 130 ℃
5、工作压力
DN10 ~ DN65：≤ 2.5 MPa
DN80 ~ DN150：≤ 1.6 MPa
DN200 ~ DN1200 ：≤ 1.0 MPa
6、流量范围
流量对流速范围是 0.3 ~15 m/s、
流量的大致估算 Q =（3.14×Dn2×流速 ×3600）÷ 4 ÷ 1000000 = m3/h
7、电导率范围
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围内均可选用，酸、碱、等溶液度可选用电磁流量计
8、输出电流及负载电阻：
电流输出 DC 4~20mA、全隔离、负载电阻＜750 欧姆
频率输出/ 脉冲 0 ~ 1kHz 、光电隔离 OCT、导通时 集电极最大电流为 25mA
9、电极材料和衬里材料
电极：316不锈钢、哈氏合金（HC）、 钽（Ta）、钛（Ti）、铂金（Pt）任意选择
衬里：橡胶、聚四氟乙烯 F4
10、防护等级
标准型 I P65、特殊要求可以做到 IP68、只有分体式才可以选择
11、供电电源
交流供电：AC/DC 85~265V、45~63HZ、
直流 供电：DC 24 V 、产品总功耗：≤ 20W
12、连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB 9119-2000 的规定。
直管段长度： 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量计、则没有法兰
13、工作环境
环境温度：-25℃ ~ 60℃
相对湿度：5% ~ 95% RH
14、常见介质电导率 μs/cm
各种酸：10 ~ 801×104 碱液：8 ~ 30×104
牛奶：200 ~ 300 蒸馏水：0.01 ~ 5
啤酒：600 ~ 800 麦芽汁：500 ~ 1000
水及饮料：200 ~ 800 水果酱：400~ 1000
