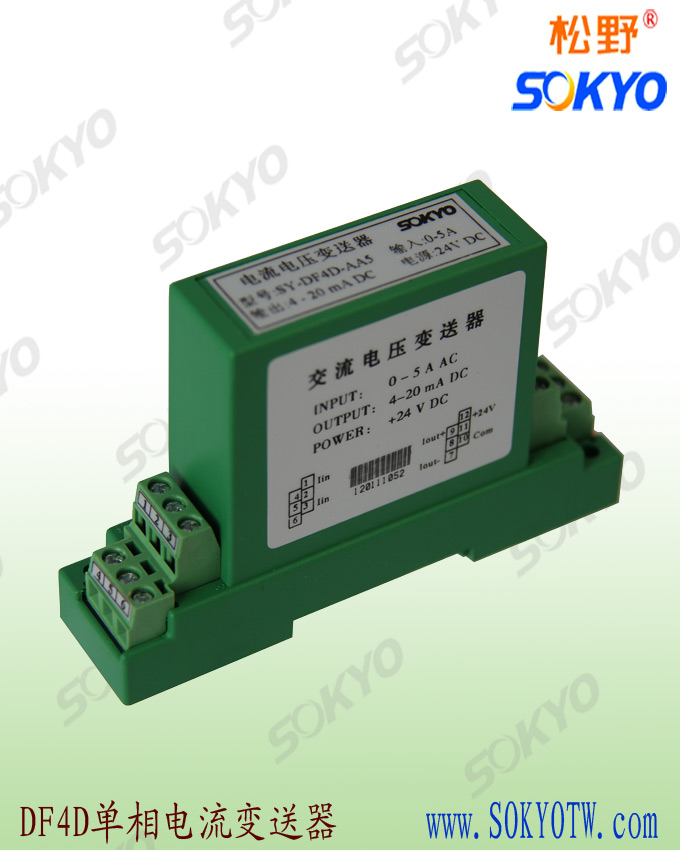

电流变送器的工作原理
在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输信号就会受到噪声的干扰而不纯洁；第二，传输线的电阻会产生电压降，那么接收端的信号就会产生误差；第三，在现场如何提供仪表放大器的不同的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
4～20mA电流变送器有两种类型
二线制和三线制。当监控系统需要通过长线驱动现场的驱动器件如阀门等时，一般采用三线制变送器，这里XTR位于监控的系统端，由系统直接向XTR供电，供电电源是二根电流传输线以外的第三根线。二线系统是XTR和传感器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的XTR供电，通过4～20mA来反映信号的大小。
4～20mA产品的典型应用是传感和测量应用，在工业现场有许多种类的传感器可以被转换成4～20mA的电流信号，TI拥有一些很方便的用于RTD和电桥的变送器芯片。由于TI的变送器芯片含有通用的功能电路比如电压激励源、电流激励流、稳压电路、仪表放大器等，所以可以很方便地把许多传感器的信号转化为4～20mA的信号。
4～20mA电流变送器的校正
传统的4～20mA校正，要求特殊的夹具固定，需要特别的激光或手动电阻器调整，而调整是相互影响的，需要一个测试、调整，再测试、再调整的过程，调整次数和范围有限。电子器件和传感器调整起来不够方便。
现代的数字化4～20mA校正，它允许电子器件和传感器在封装之后进行调整；可通过计算机计算出校正系数来简化数值调整；可以有无限的调整次数，并且有很好的分辨率和较宽的调整范围；调整过程中不存在相互影响；电子器件和传感器可以很方便地调整。
4～20 mA电流变送器的负载估算
双绞线特性阻抗是50欧姆左右，相隔10mm宽的0.2的导线特性阻抗300Ω左右，所以负载电阻选择50-300欧姆比较理想，为了AD转换方便，负载电阻上的信号最大量程值一般5-10V比较合适，那么权衡所有，负载电阻250欧姆，电流20mA，负载压降5V比较满意。
