松野防爆压力变送器零点检测说明
发布时间:2014-11-21 16:49:59  文章来源:未知  作者:test  人气:
我们很多工作人员常常在给防爆压力变送器校验的时候往往忽略对输入和输出(输入变送器的压力、转换电路、环路电流输出电路)一齐调试。而只有做到这样才能称的上真正意义上的校准。今天将为各位讲述防爆压力变送器零点检测说明:
首先,压力变送器真正的校准是需要用一台标准压力源输入变送器的。因为不使用标准器而调量程不是校准,忽略输入部分(输入变送器的压力)来进行输出调节(变送器的转换电路)不是正确的校准。
再者压力、差压检测部件与A/D转换电路、电流输出的关系并不对等,校准的目的就是找准三者的变化关系。压力源通过胶皮管与自制接头相连接,关闭平衡阀门,并检查气路密封情况,然后把电流表(电压表)、手操器接入变送器输出电路中,通电预热后开始校准。我们知道不管什么型号的差压变送器,其正、负压室都有排气、排液阀或旋塞;这就为我们现场校准差压力变送器提供了方便,也就是说不用拆除导压管就可校准差压变送器。对差压变送器进行校准时,先把三阀组的正、负阀门关闭,打开平衡阀门,然后旋松排气、排液阀或旋塞放空,然后用自制的接头来代替接正压室的排气、排液阀或旋塞;而负压室则保持旋松状态,使其通大气。
先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为20mA,在现场调校讲的是快,在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响,但调满度时对零点有影响,在不带迁移时其影响约为量程调整量的1/5,即量程向上调整1mA,零点将向上移动约0.2mA,反之亦然。用上述的常规方法对智能变送器进行校准是不行的,因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20mA电流信号之间,除机械、电路外,还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。防爆压力变送器,防爆卡箍压力传感器实际校准时可按以下步骤进行:
1.先做一次4-20mA微调,用以校正变送器内部的D/A转换器,由于其不涉及传感部件,无需外部压力信号源。
2.再做一次全程微调,使4-20mA、数字读数与实际施加的压力信号相吻合,因此需要压力信号源。
3.最后做重定量程,通过调整使模拟输出4-20mA与外加的压力信号源相吻合,其作用与变送器外壳上的调零(Z)、调量程(R)开关的作用完全相同。

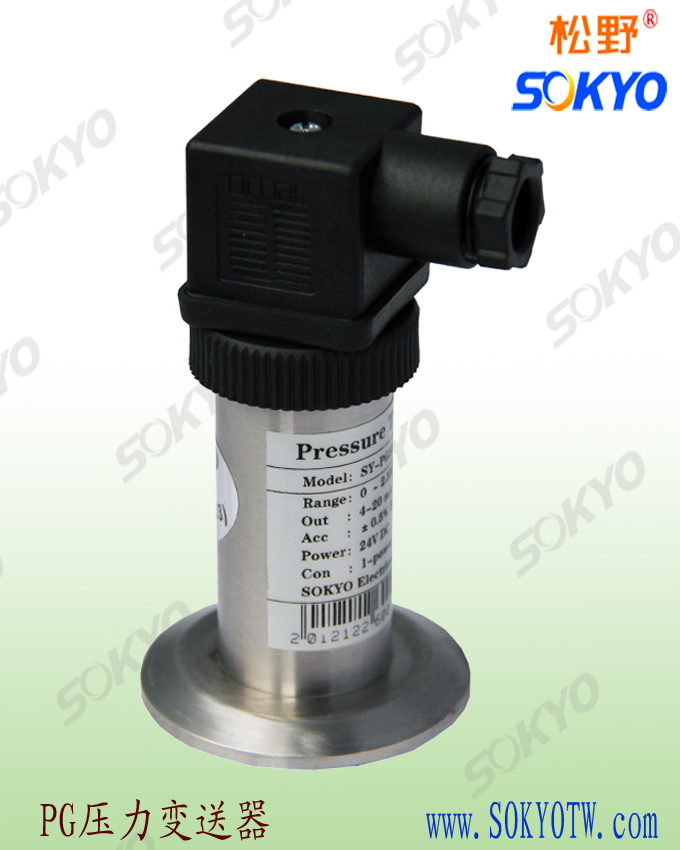

防爆压力变送器
本文关键字:防爆压力变送器,防爆卡箍压力传感器
