松野压力传感器接线方式说明
发布时间：2014-11-21 16:50:26　　文章来源：未知　　作者：test　　人气：
松野压力传感器接线方式说明

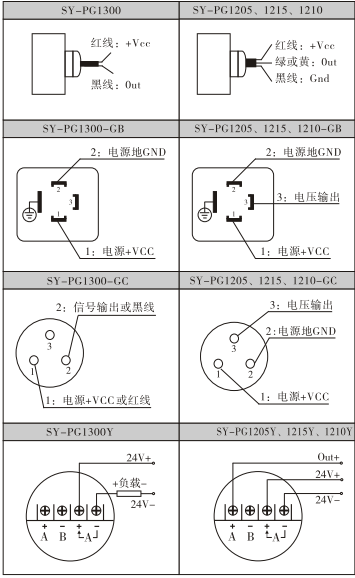

压力变送器按其应用不同分为电缆阴险输出、赫斯曼接头、航空插头或汽车专用插头、以及工业型和毫伏信号输出。
1、电缆引线输出
两线制电流输出型1300
三线制电压输出型1205、1215、1210、1245如下图
2、赫斯曼接头
两线制电流输出型1300
三线制电压输出型1205、1215、1210、1245如下图
3、航空插头或汽车专用插头
两线制电流输出型1300
三线制电压输出型1205、1215、1210、1245如下图
4、PG1300Y和PG1100毫伏信号输出
工业型电流输出型PG1300Y
四线制电压输出型PG1100
产品接线如有改动、不另行通知、请以产品事物标签上的接线图为准
5、PG1200K压力开关的特点及接线
①全不锈钢结构、安装方便、继电器触点输出、容量250V3A
②压力开关控制点在量程范围20％-80％内任意调整、具有施密特触发特性、开关回差≤1.0％FS。
③继电器触点输出的同时、还可以选择电压输出0—5V/0—10V等。
