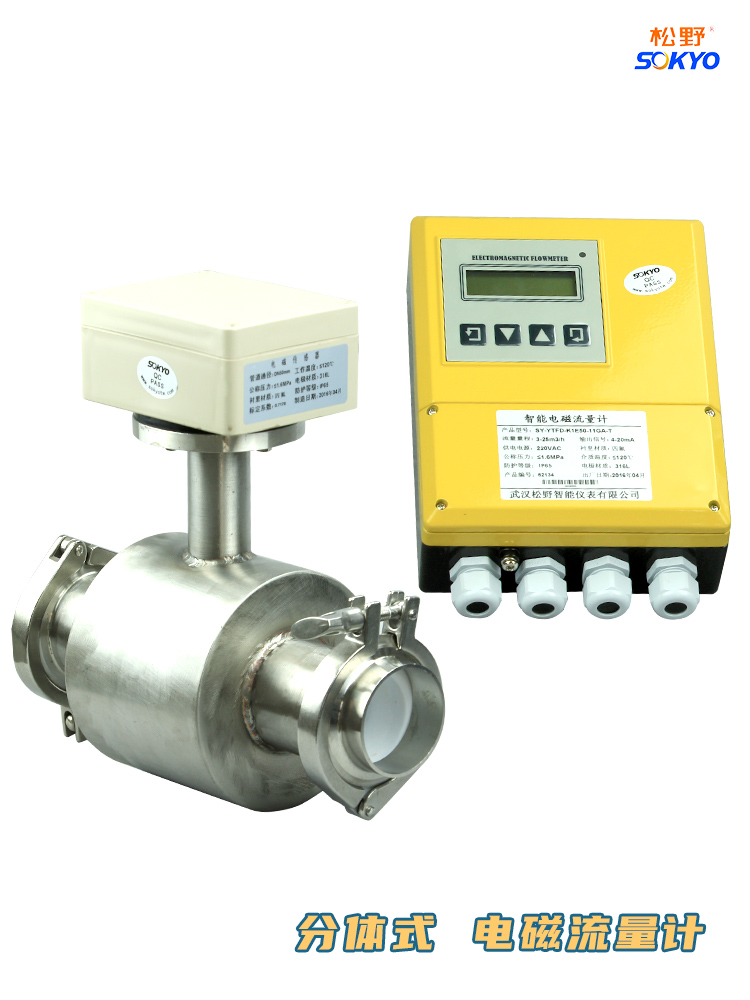

智能电磁流量计,YTFD分体式电磁流量计

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产智能电磁流量计,YTFD分体式电磁流量计的厂家,台湾技术,性能稳定可靠,抗干扰能力强,10年以上电磁流量计生产经验,免费热线:400-027-0806.

一、智能电磁流量计,YTFD分体式电磁流量计 产品特点
1、分体式电磁流量计、转换器外挂、智能性设计、带显示、中文 LCD 液晶显示。
2、产品通径 DN10 ~ DN1200、 介质电导率 ≥ 10μs/cm、
3、产品信号输出、电流 DC 4~20mA
脉冲输出、输出流量范围自己任意设置。
4、电极材料可选 316不锈钢、哈氏合金、钽、钛、铂金电极等
衬里材料可选 耐磨的橡胶、或耐腐蚀的聚四氟乙烯。

5、安装方便,可以水平安装也可以垂直向上安装或倾斜安装
6、工作电源可选 AC/DC 100~25
5V、或直流电源 DC 24V
7、测量稳定可靠、
测量精度高可达 0.5%FS、1.0% FS
8、分体式结构、分体主机可浸入水中使用、防护等级可选择 IP68、
9、智能型产品可选择 RS485通讯、Modbus-RTU协议、

10、广泛应用于石油化工、轻工食品、造纸、制糖制药、冶炼、给排水、环保、电力、钢铁等工业领域。


智能电磁流量计,YTFD分体式电磁流量计品牌模块
智能电磁流量计,YTFD分体式电磁流量计产品宣传
智能电磁流量计,YTFD分体式电磁流量计技术参数

1、公称通径DN(mm) 、特殊规格可以定制、
常用通径:DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、800、1000、1200
2、流动方向
正向、反向、净流量、量程比:150:1
3、精度等级
±0.5% FS (0.5级)、 ±1.0 % FS(1.0级)
重复性误差:测量值的 ± 0.2 % FS
4、介质温度
橡胶衬里: -20 ℃ ~ 60 ℃
聚四氟乙烯衬里:-30 ℃ ~ 130 ℃
5、工作压力
DN10 ~ DN65:≤ 2.5 MPa
DN80 ~ DN150:≤ 1.6 MPa
DN200 ~ DN1200 :≤ 1.0 MPa
6、流量范围
流量对流速范围是 0.3 ~15 m/s、
流量的大致估算 Q =(3.14×Dn2×流速 ×3600)÷ 4 ÷ 1000000 = m3/h
7、电导率范围
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围内均可选用,酸、碱、等溶液度可选用电磁流量计
8、输出电流及负载电阻:
电流输出 DC 4~20mA、全隔离、负载电阻<750 欧姆
频率输出/ 脉冲 0 ~ 1kHz 、光电隔离 OCT、导通时 集电极最大电流为 25mA
9、电极材料和衬里材料
电极:316不锈钢、哈氏合金(HC)、 钽(Ta)、钛(Ti)、铂金(Pt)任意选择
衬里:橡胶、聚四氟乙烯 F4
10、防护等级
标准型 I P65、特殊要求可以做到 IP68、只有分体式才可以选择
11、供电电源
交流供电:AC/DC 85~265V、45~63HZ、
直流 供电:DC 24 V 、产品总功耗:≤ 20W
12、连接方式:
流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB 9119-2000 的规定。
直管段长度: 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量计、则没有法兰
13、工作环境
环境温度:-25℃ ~ 60℃
相对湿度:5% ~ 95% RH
14、常见介质电导率 μs/cm
各种酸:10 ~ 801×104 碱液:8 ~ 30×104
牛奶:200 ~ 300 蒸馏水:0.01 ~ 5
啤酒:600 ~ 800 麦芽汁:500 ~ 1000
水及饮料:200 ~ 800 水果酱:400~ 1000

智能电磁流量计,YTFD分体式电磁流量计细节图1
智能电磁流量计,YTFD分体式电磁流量计细节图2
智能电磁流量计,YTFD分体式电磁流量计接线图
智能电磁流量计,YTFD分体式电磁流量计接线图

智能电磁流量计,YTFD分体式电磁流量计结构图
智能电磁流量计,YTFD分体式电磁流量计安装尺寸说明
智能电磁流量计,YTFD分体式电磁流量计产品优点1
智能电磁流量计,YTFD分体式电磁流量计产品优点2
智能电磁流量计,YTFD分体式电磁流量计产品优点3
智能电磁流量计,YTFD分体式电磁流量计产品优点4
智能电磁流量计,YTFD分体式电磁流量计选型图
智能电磁流量计,YTFD分体式电磁流量计 常用型号
SY-YTFD-F1S25-11GAGE
SY-YTFD-F1S40-11GAGE
SY-YTFD-F1S50-11GAGE
SY-YTFD-F1S80-11GAGE
SY-YTFD-F1S100-11GAGE
SY-YTFD-F1S150-11GAGE
SY-YTFD-F1S200-11GAGE
SY-YTFD-F1S250-11GAGE

SY-YTFD-F1S300-11GAGE
SY-YTFD-F1S350-11GAGE
SY-YTFD-F1S400-11GAGE
SY-YTFD-F1S450-11GAGE
SY-YTFD-F1S500-11GAGE
SY-YTFD-F1S600-11GAGE
SY-YTFD-F1S25-14GAGE
SY-YTFD-F1S40-14GAGE

SY-YTFD-F1S50-14GAGE
SY-YTFD-F1S80-14GAGE
SY-YTFD-F1S100-14GAGE
SY-YTFD-F1S150-14GAGE
SY-YTFD-F1S200-14GAGE
SY-YTFD-F1S250-14GAGE

SY-YTFD-F1S300-14GAGE
SY-YTFD-F1S350-14GAGE
SY-YTFD-F1S400-14GAGE
SY-YTFD-F1S450-14GAGE
SY-YTFD-F1S500-14GAGE
SY-YTFD-F1S600-14GAGE
