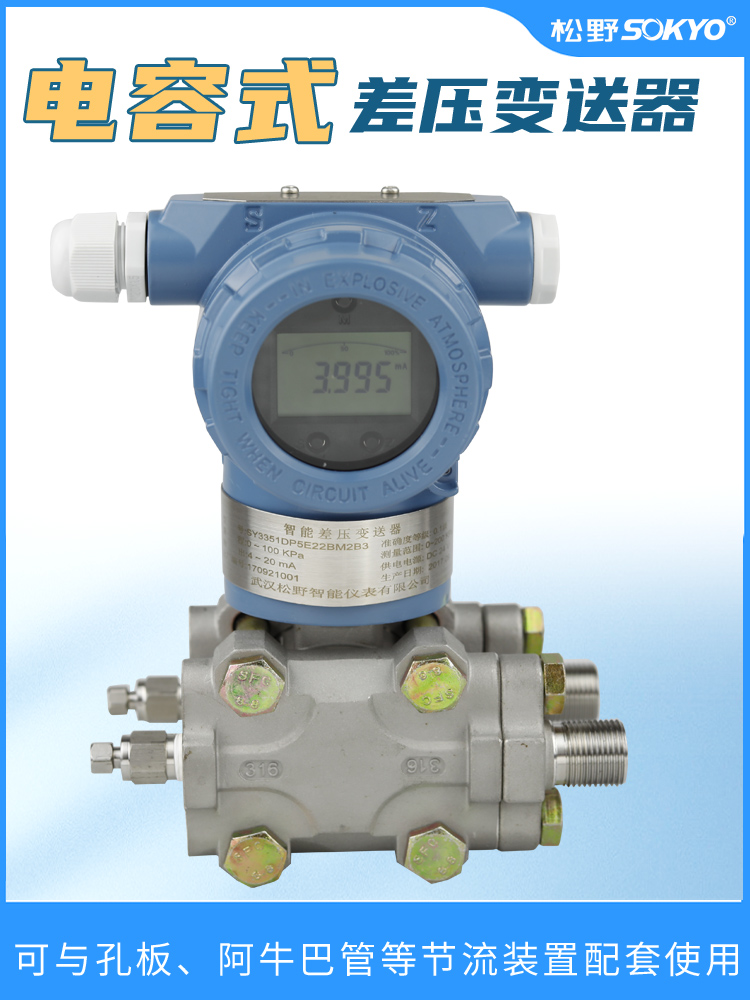

电容式差压变送器,3351DR系列

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产差压变送器,3351DR智能微差压变送器的厂家,采用进口传感元件,精度高,温漂小,抗变频干扰能力强

一、差压变送器,3351DR智能微差压变送器产品特点：
1、超小型外形结构、属1151改进型、安装完全兼容1151、
2、结构材料、只有22、316L不锈钢法兰接头和隔离膜片
3、产品精度高、温漂小、抗干扰能力强。
4、测量对象：气体

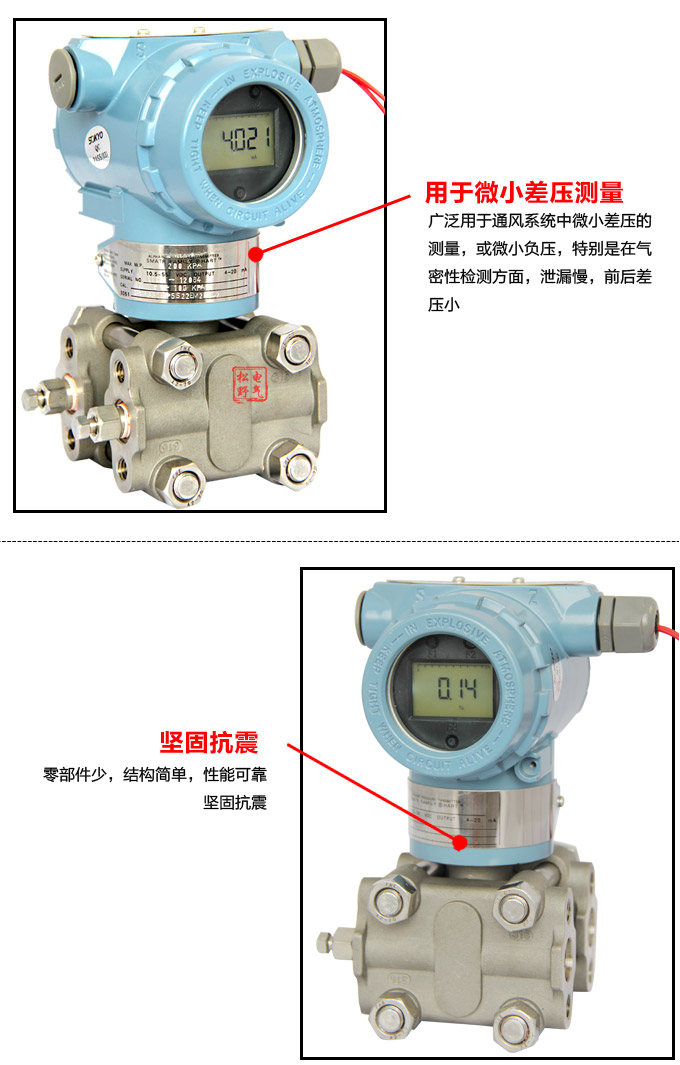

5、产品广泛应用于通风系统中微小差压的测量、或微小负压、特别是在气密性检测中、泄露慢、前后差压小

差压变送器,3351DR智能微差压变送器品牌模块

1、信号输出负载特性
   （参考条件：无迁移状态，硅油灌冲液，316 L隔离膜片）
      输出信号：DC4~20mA 或 DC4~20mA+@ HART 通讯

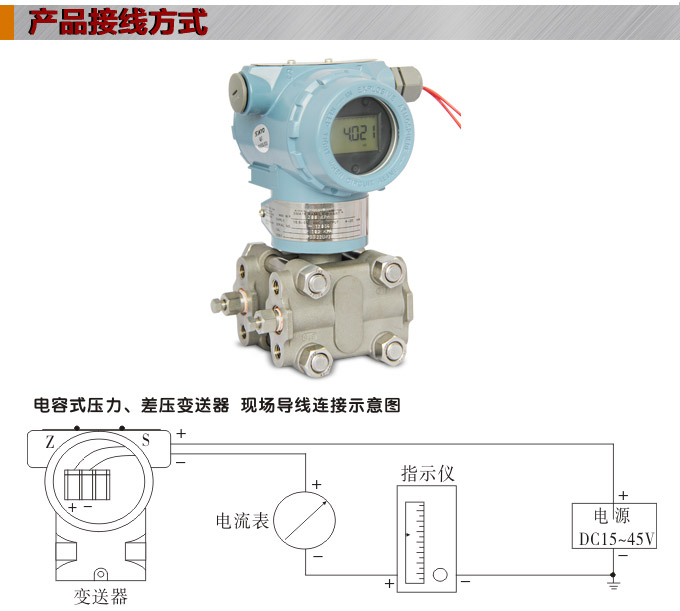

     传输形式：二线制。
     负载特性图：供电电压越高、带负载能力越强
2、测量精度
      线性输出：±0.1% FS（对量程比为1：1）
      包括线性、变差、回差、重复性的综合误差。
      开方输出：在输出压力为 4~100%时、
为±（0.2 % 的标定量程+0.05%的上限）
3、稳定性：六个月内不超过最大量程基本误差的绝对值。
4、湿度：0~100%相对湿度。
5、温度范围
放大器：-29 ~  93℃（LT型为-25 ~ 70℃）、
灌冲硅油的测量元件：-40 ~ 104℃；
法兰式变送器灌冲高温硅油：15 ~  315℃；
普通硅油：-40 ~ 50℃.

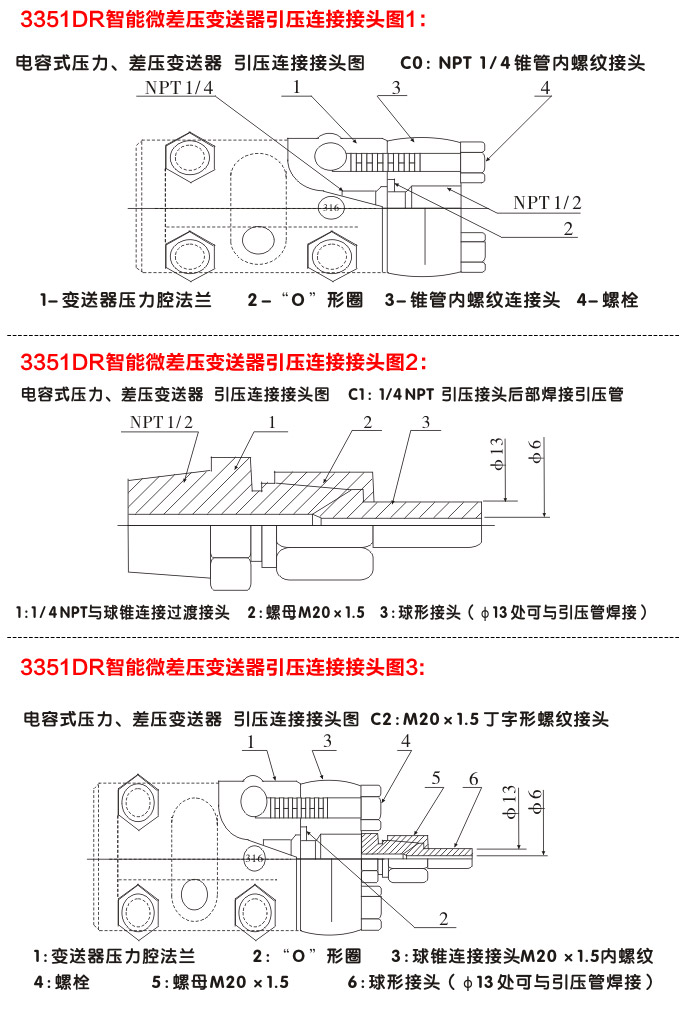

6、引压中心距
法兰NPT1/4、中心距54、
接头 NPT1/2 或者 M20X1.5 、中心距50.8、54、57.2。
7、温度影响
      在最大量程零点误差：每56℃为量程的 ±0.5% FS 。
      即：零点温漂 ≤ ±0.01%FS /℃
      总的影响包括量程误差：每56℃为量程 ±1.0% FS
      即：满量程温漂 ≤ ±0.02 % FS /℃
      在最小量程零点误差：每56℃为量程的±3% FS。
      总的影响包括量程误差：每56℃为量程的±3.5%FS
8、震动影响
     频率为 0 ~ 200Hz，任意方向上每个g为±0.05%上限值
9、安装位置影响
     零点漂移不大于0.25kPa、此误差可以通过校验消除
     对量程无影响

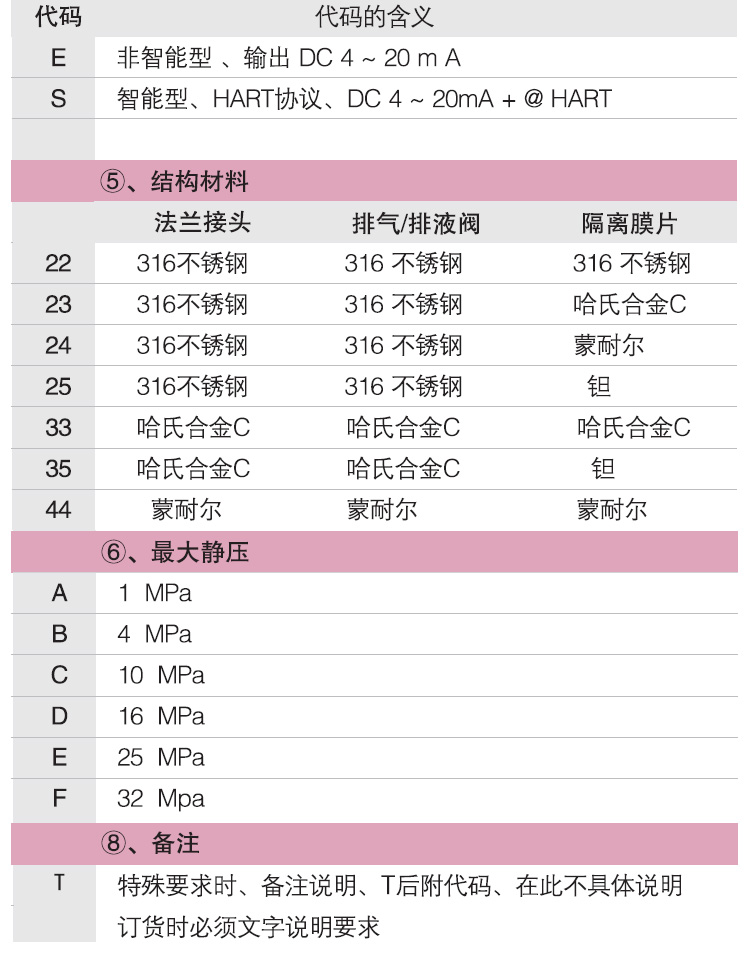

10、结构规格
接触介质的材料
隔离膜片：316L不锈钢，哈氏合金C、蒙耐尔或钽
排气/排液阀：316L不锈钢，哈氏合金C、蒙耐尔合金。
法兰连接头：316L不锈钢，哈氏合金C、蒙耐尔合金。
接触介质的O型环：氟橡胶、丁晴橡胶
灌冲液：硅油。
螺栓：碳钢镀镉。
电子线路外壳：低铜铝合金、聚氨酯涂层铝合金
O 形密封圈：丁晴橡胶、氟橡胶。
涂漆：聚氨酯
电气连接件：具备现场在线测试端子。
11、使用对象：气体

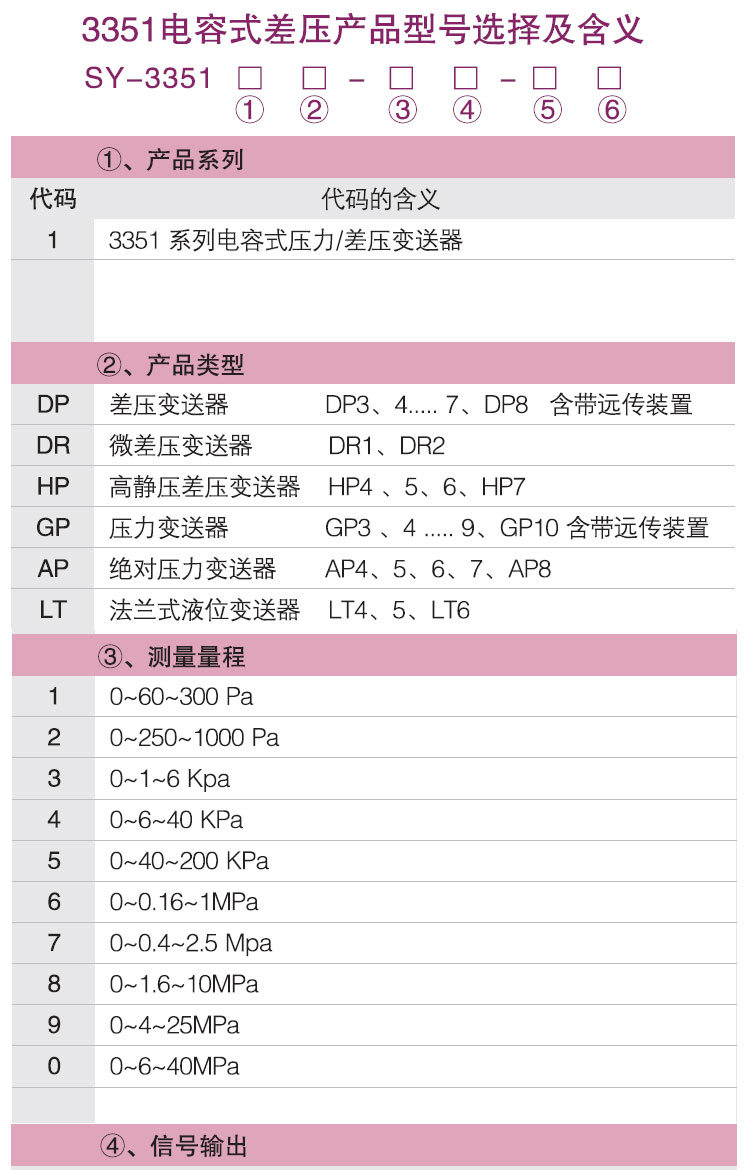

12、测量范围：0 ~ 60 Pa 至0~ 40MPa。
13、供电电源：15~ 45VDC、一般为24VDC.
14、指示表头
       指针式线性指示0 ~ 100%刻度，
       或LCD 液晶显示和 LED 数码显示。

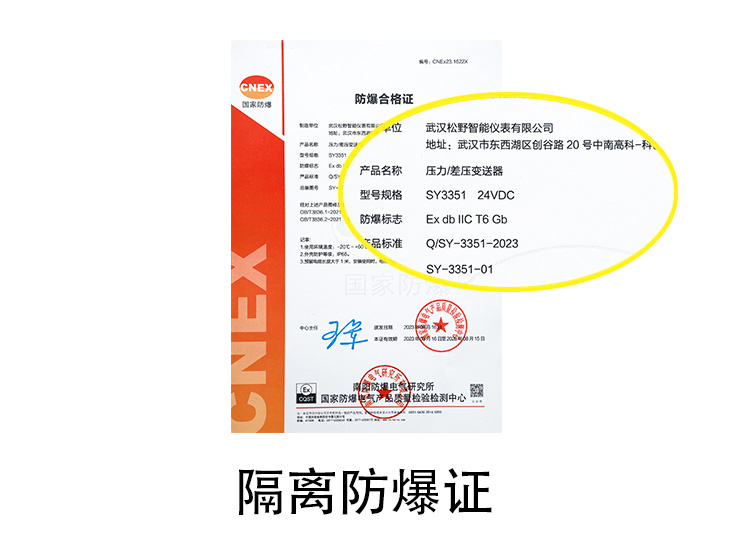

15、防爆等级：隔离防爆型Ex d IIB T4 Gb、或本质安全型Ex ia IIC T6 Ga
16、静压量程：1、4、10、16、25、32MPa。
17、正负迁移
       最大正迁移量为最小调校量程的500 %；
       最小负迁移量为最小调校量程的 600 %；
       不管输出如何，正负迁移后，其量程上、下限均不超过量程的极限。
18、阻尼特性：时间常数在0.2s ~1.67s 之间连续可调。
19、启动时间：在最小量程时，最多 2 秒钟。
20、容积吸取量：小于0.16 cm³
21、产品使用环境
防爆型产品使用环境条件：温度：-20℃ ~ +40℃；
      相对湿度：5% ~ 95%；大气压力：86 ~ -106kPa。
本安型产品外配安全栅参数：U0 ≤ 28 VDC ； I0 ≤ 30mA；P0 ≤ 0.84。
22、常用的输入差压：0~6KPa、40KPa、250KPa。
23、HART通讯
        通讯可选择带数字显示、智能LED显示、带HART
        通讯、无需操作器、直接三按键面板操作、实现通讯
24、数据存储
        组态数据存贮功能、即使变送器掉电数据仍可保存

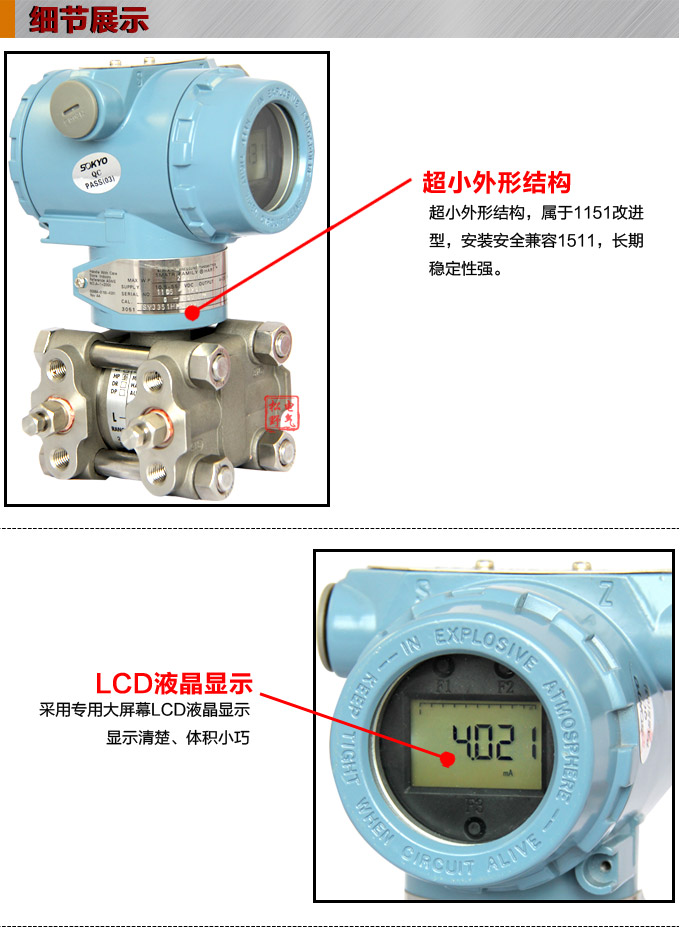

差压变送器,3351DR智能微差压变送器细节图1
