松野电气是专业标准孔板,YTFK一体化孔板流量计的厂家,性能稳定可靠,抗干扰能力强,丰富的孔板流量计生产经验.
一、标准孔板,YTFK一体化孔板流量计 产品特点
1、 测量通径：主要范围是 DN 25 ~ DN1000：
公称压力等级有：1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10MPa、16MPa、20MPa
2、 信号输出：差压变送器信号：电流输出DC 4 ~20m A

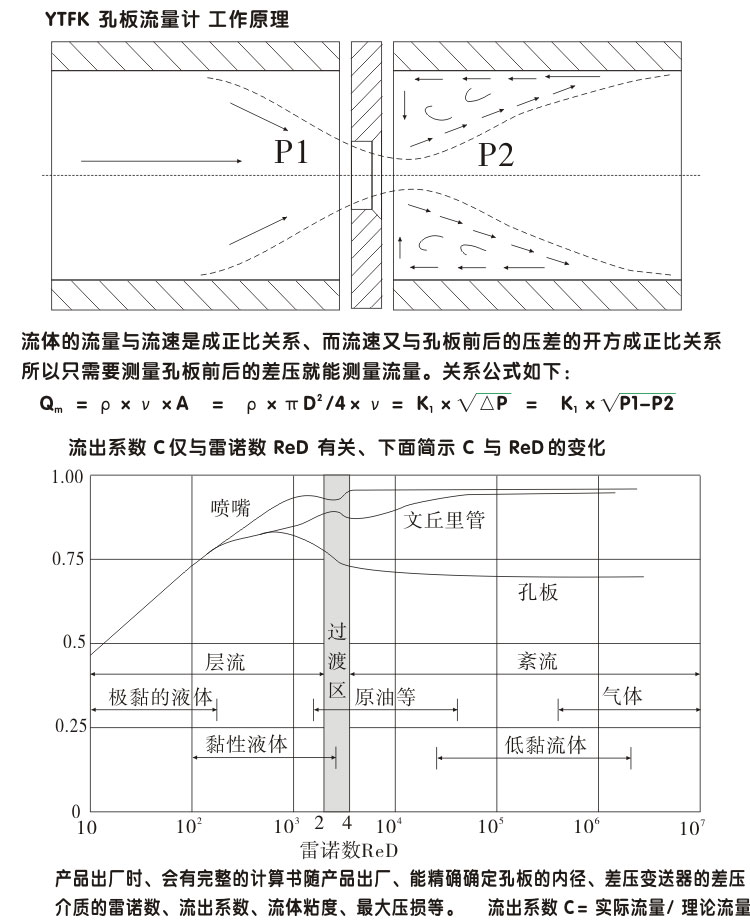

注意：瞬时流量与差压信号的开方成正比
3、 测量介质： 液体、气体、蒸汽（饱和蒸汽和过热蒸汽）
介质温度：－40 ~ 350 ℃
4、 测量精度：整个流量测量精度：±1.0%FS、
差压精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
5、 取压方式：法兰取压、环室取压、角接钻孔取压、径距取压、小管道内藏式
6、 工作电源： DC 24 V、差压变送器的工作电源
7、 工作环境: 温度范围：-30 ~ 55 ℃、相对湿度： 5% ~ 95% RH
工作环境: 温度范围：-30 ~ 55 ℃、
相对湿度： 5% ~ 95% RH

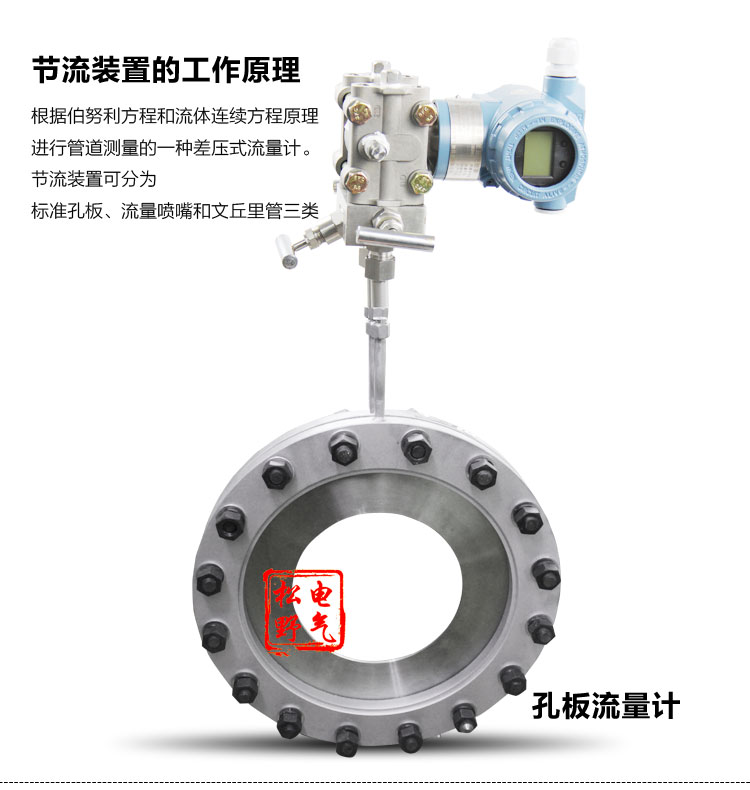

连接方式：一体化：差压变送器、三阀组、节流装置一体
信号输出：差压变送器信号：电流输出DC 4 ~20m A
注意：瞬时流量与差压信号的开方成正比
测量精度：整个流量测量精度：±1.0%FS、
差压精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
测量通径：主要范围是 DN 25 ~ DN1000：
公称压力等级有：1.0、1.6、2.5、4.0、6.4、10、1MPa、20MPa
测量介质： 液体、气体、蒸汽（饱和蒸汽和过热蒸汽）
介质温度：－40 ~ 350 ℃
取压方式：法兰取压、环室取压、角接钻孔取压、径距取压、小管道内藏式
工作电源： DC24 V、差压变送器的工作电源

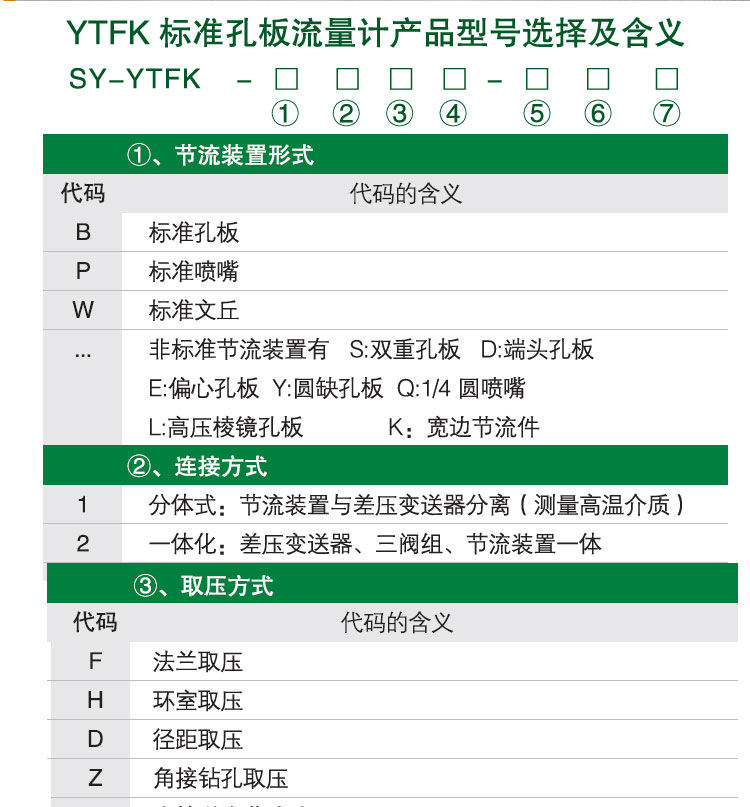

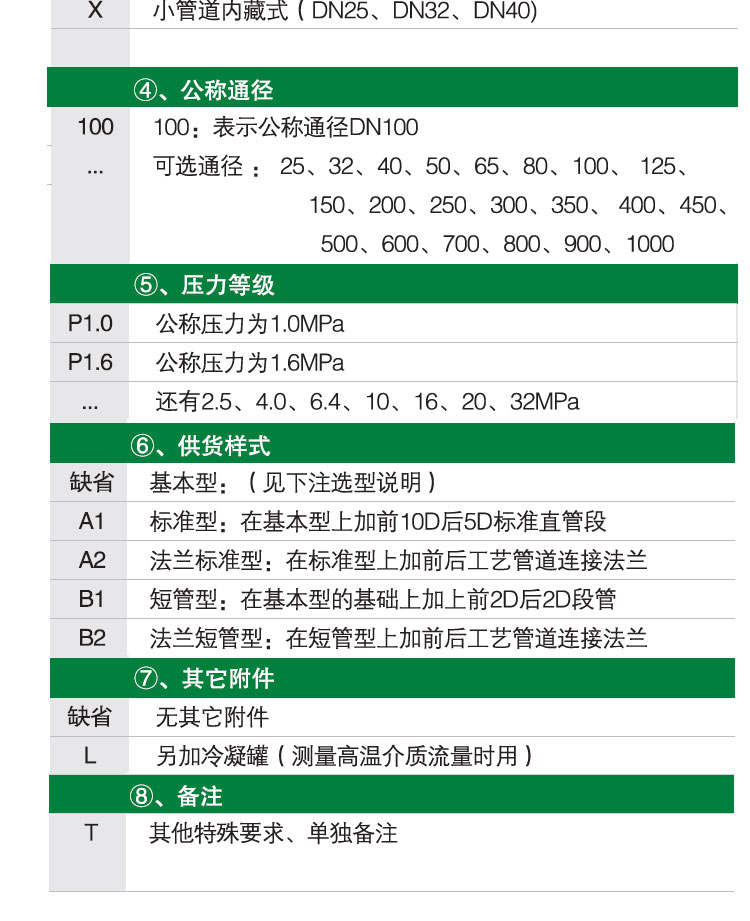

标准孔板,YTFK一体化孔板流量计 常用型号
只有标准孔板的型号选择、差压变送器、三阀组、压力补偿的压力变送器、流量积算仪等
SY-YTFK-B2Z50-P1.6
SY-YTFK-B2Z80-P1.6
SY-YTFK-B2Z100-P1.6
SY-YTFK-B2Z125-P1.6
SY-YTFK-B2Z150-P1.6
SY-YTFK-B2Z200-P1.6
SY-YTFK-B2Z250-P1.6
SY-YTFK-B2Z300-P1.6
SY-YTFK-B2Z350-P1.6
SY-YTFK-B2Z400-P1.6
SY-YTFK-B2Z450-P1.6
SY-YTFK-B2Z500-P1.6
SY-YTFK-B2Z600-P1.6
SY-YTFK-B2Z700-P1.6
SY-YTFK-B2Z800-P1.6
1：安装基本要求：
①、对于新设管路系统，必须先经扫线后再安装节流装置、以防管内杂物堵塞或损伤节流装置。
②、安装前应仔细核对节流装置的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接，标有“-”的一端应与流体下游管段联接。
③、节流装置的中心线应当与管道中心线同轴。
2：对管道的要求
①、节流装置前后应配有一段测量管，至少保持前10D、后5D的等径直管段，以保证测量精度、（经典文丘里管前2D、后1D）。
②、在节流件前后若需安装阀门，最好选闸阀且在运行中全开；调节阀则应在下游 5D之后的管路中。
3：对差压引出管路的要求
①、引压管路的内径与管路长度和介质脏污程度有关，通常在25米以内用内径为 8~12mm的管子。测量煤气可适当加粗到DN15。
②、测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向）、这对差压变送器的零点有影响、应通过“零点迁移”来校正。
③、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如气温0℃以下）加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。
④、引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀，在新装或检修差压仪表时应特别注意。
■定购需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
订购孔板流量计请提供以下参数：
1、确定工艺管道尺寸（测量通径DN）、测量介质、介质工作压力和工作温度
2、确定流量范围（最大流量、最小流量、常用流量、注明流量单位）
3、是否需要另配流量计算控制仪、是否需要温度补偿、压力补偿、或温度压力同时补偿
供货周期：我们的产品只有常规备货的，但工业品现场工况和实际需求各不相同，部份产品需安排定制生产，一般在生产周期为1~3天个工作日。
在生产周期为1~3天个工作日。
-
