松野电气是专业生产多功能电力仪表,DW123-3000网络电力仪表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,丰富的多功能电力仪表生产经验
一、多功能电力仪表,DW123-3000网络电力仪表产品特点
①、DW123-4000系列LED 三相电参数综合测量仪、只是三相电力参数的综合测量显示、能高精度的测量常用的电力参数、

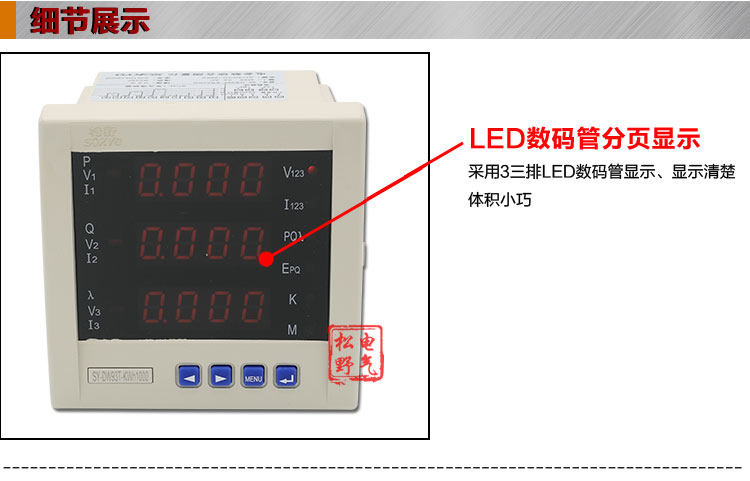

②、如三相电压、三相电流、有功功率、无功功率、功率因数、视在功率、频率、有功电能、无功电能等。采用 LED 数码管分页显示测量三相电力参数信息。

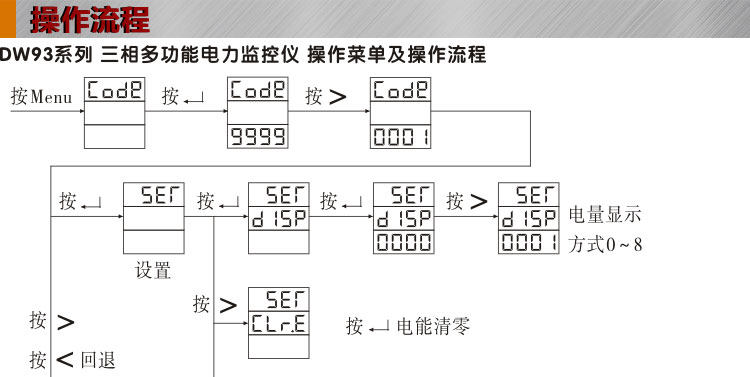

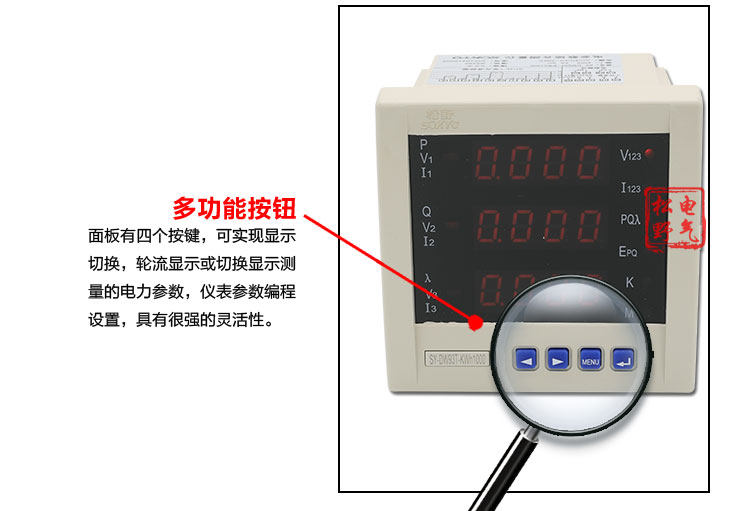

③、面板有四个按键、可实现显示切换 、轮流显示或切换显示
测量的电力参数、仪表参数编程设置，具有很强的灵活性。
④、仪表还有多种扩展功能模块可供选择、如带RS485通讯、2 路电能脉冲输出、仪表具有极高性能价格比，
⑤ 、广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化智能建筑、智能配电盘、开关柜中，
⑥、具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数的特点、精度±0.5%FS±3 digit

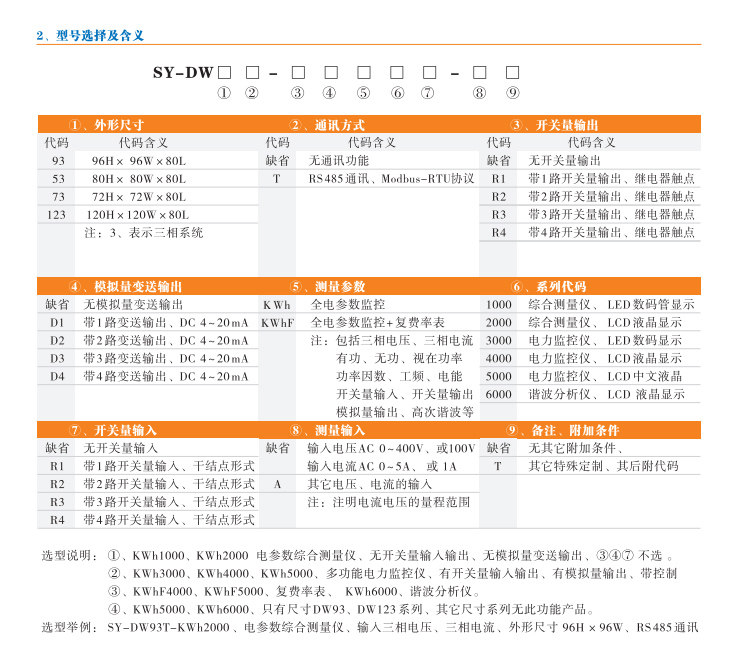

⑦、主要型号、
SY-DW93-KWh3000 系列、 外形 96H×96W×80L、 开孔 88H×88W
SY-D W123-KWh3000 系列 、外形 120H×120W×75L、 开孔 108H×108W
都可选择 带 Rs485 通讯、Modbus 协议
①、 输入信号
交流电压、AC 400V或 100 V 、阻抗 400 KΩ、
交流电流、AC 5 A 或 1A 、 阻抗 20 mΩ、
（过载、测量时 1.2 倍、瞬时 2 倍 / 10 s）

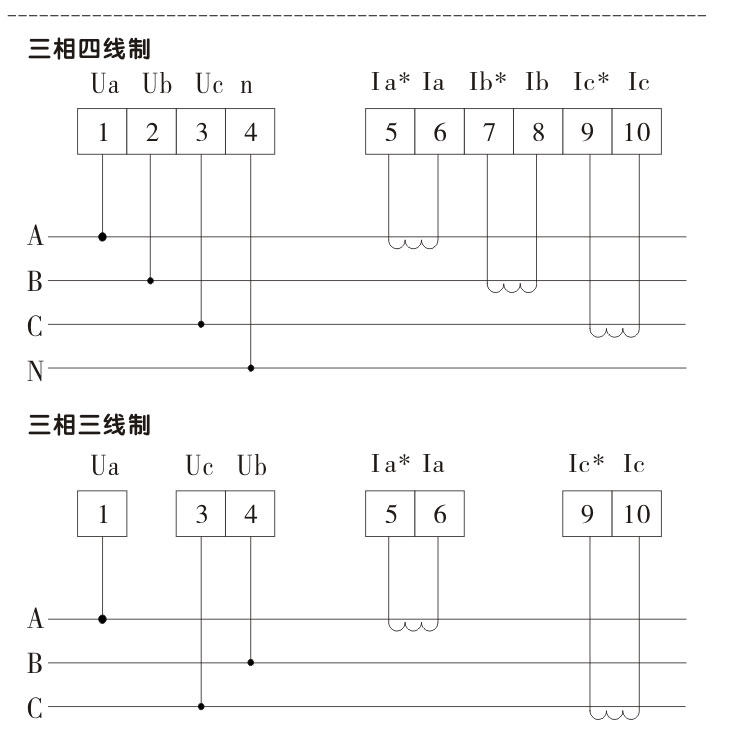

②、电网制式
三相网络电力系统、
包括三相三线制 3P3L、三相四线制 3P4L
③、测量参数、（全电参数综合测量、监控、包含以下参数）
三相电压 、相电压 Ua、Ub、Uc、或 线电压 Uab、Ubc、Uca
三相电流、 每相电流 I a、I b、I c、平均电流 I
有功功率、每相有功功率 P a、P b、P c,总有功功率 P s
无功功率、每相无功功率 Q a、Q b、Q c,总有功功率 Q s
视在功率、每相视在功率 S a、 S b、 S c总视在功率 S s
功率因数、每相功率因数 PFa、PFb、PFc总功率因数 PFs
工作频率、电网频率 F R E、一般 40 ~ 60 Hz、
有功电能、一次侧正向有功电能WPP
反向有功电能WPF
二次侧正向有功电能EPP
反向有功电能EPF
无功电能、一次侧正向无功电能WQP
反向无功电能WQF
二次侧正向无功电能EQP
反向无功电能EQF
④、测量精度
电流、电压、有功、无功、有功电能、±0.5 % Fs±3 digit 、
无功电能、±1.0 % Fs±2 digit、工频 40 ~ 60 Hz、0.1 Hz
⑤、谐波信号
各相电压、各相电流 的 2~31 次谐波检测、
以 H 开头、后面数据显示为、百分比含量
⑥、脉冲输出、2 路电能脉冲输出（光耦隔离）、3200 p /kwh
⑦、绝缘性能
绝缘强度、输入和电源、 ≥ 2kV、输入和输出、≥ 2kV
电源和输出、 ≥ 1kV、绝缘阻抗、≥100 MΩ、500 V DC
⑧、工作条件
工作环境、-10 ~ 55 ℃、35 ~ 85 %RH
工作电源、AC/DC 85 ~ 265 V 、功耗≤5VA

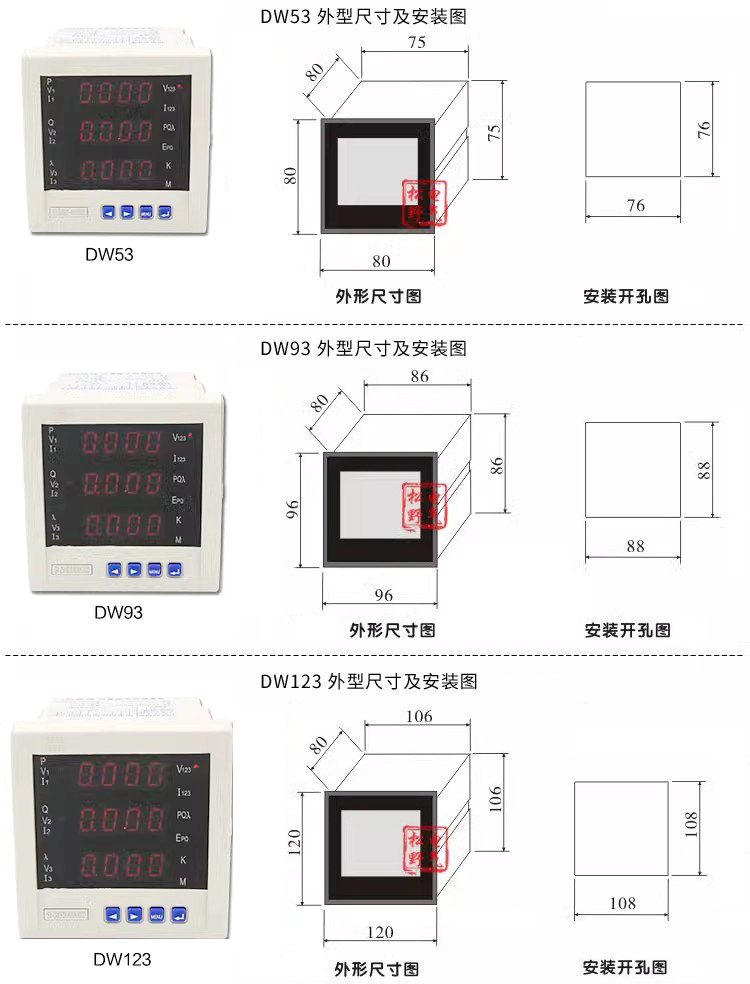

⑨、外形尺寸和开孔尺寸
DW123、 外形、120H×120W×75L、开孔、108H×108W
①、 输入信号
交流电压、AC 400V或 100 V 、阻抗 400 KΩ、
交流电流、AC 5 A 或 1A 、 阻抗 20 mΩ、
（过载、测量时 1.2 倍、瞬时 2 倍 / 10 s）
②、 电网制式
三相网络电力系统、
包括三相三线制 3P3L、三相四线制 3P4L
③、 测量参数、（ 全电参数综合测量、监控、包含以下参数）
三相电压、相电压 Ua、Ub、Uc、或 线电压 Uab、Ubc、Uca
三相电流、 每相电流 I a、I b、I c、平均电流 I
有功功率、每相有功功率 P a、P b、P c,总有功功率 P s
无功功率、每相无功功率 Q a、Q b、Q c,总有功功率 Q s
视在功率、每相视在功率 S a、 S b、 S c总视在功率 S s
功率因数、每相功率因数 PFa、PFb、PFc总功率因数 PFs
工作频率、电网频率 F R E、一般 40 ~ 60 Hz、
有功电能、一次侧正向有功电能WPP
反向有功电能 WPF
二次侧正向有功电能 EPP
反向有功电能 EPF
无功电能、一次侧正向无功电能WQP
反向无功电能WQF
二次侧正向无功电能EQP
反向无功电能 EQF
④、测量精度
电流、电压、有功、无功、有功电能、 ±0.5 % Fs±3 digit 、
无功电能、±1.0 % Fs±2 digit、 工频 40 ~ 60 Hz、 0.1 Hz
⑤、谐波信号
各相电压、各相电流 的 2~31 次谐波检测、
以 H 开头、后面数据显示为、百分比含量
⑥、脉冲输出、2 路电能脉冲输出（光耦隔离）、 3200 p /kwh
⑦、绝缘性能
绝缘强度、输入和电源、 ≥ 2kV、 输入和输出、≥ 2kV
电源和输出、 ≥ 1kV、绝缘阻抗、≥100 MΩ、 500 V DC
⑧、工作条件
工作环境、-10 ~ 55 ℃、 35 ~ 85 %RH
工作电源、AC/DC 85 ~ 265 V 、功耗≤5VA
多功能电力仪表,DW123-3000网络电力仪表常用型号
主要型号：
SY-DW93-KWh3000 系列、 外形 96H×96W×80L、 开孔 88H×88W
SY-D W123-KWh3000 系列 、外形 120H×120W×75L、 开孔 108H×108W
都可选择 带 Rs485 通讯、Modbus 协议
1、在使用产品之前仔细阅读产品说明书
2、仪表尽量避开干扰源、若信号线过长、最好采用屏蔽线、不能将信号线与电源线安装在一起。
3、本公司仪表常规出厂为非防水防尘、非防腐蚀、防油、防止强烈震动或冲击。■定购需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
订购多功能电力仪表请提供以下参数：
1、确定产品外形尺寸
2、确定工作电源
3、确定电网制式，三相三线或三相四线
4、确定是否需要带附加功能如：带通讯、报警输出等。
5、确定安装场合，使用领域和范围，如化工厂、电厂等。
供货周期：我们的产品只有常规备货的，但工业品现场工况和实际需求各不相同，部份产品需安排定制生产，一般在生产周期为1~3天个工作日。
■售后服务
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算，质保期内若收到用户关于此缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有非定制产品一律保证7天内包退换，终身维修。
-
