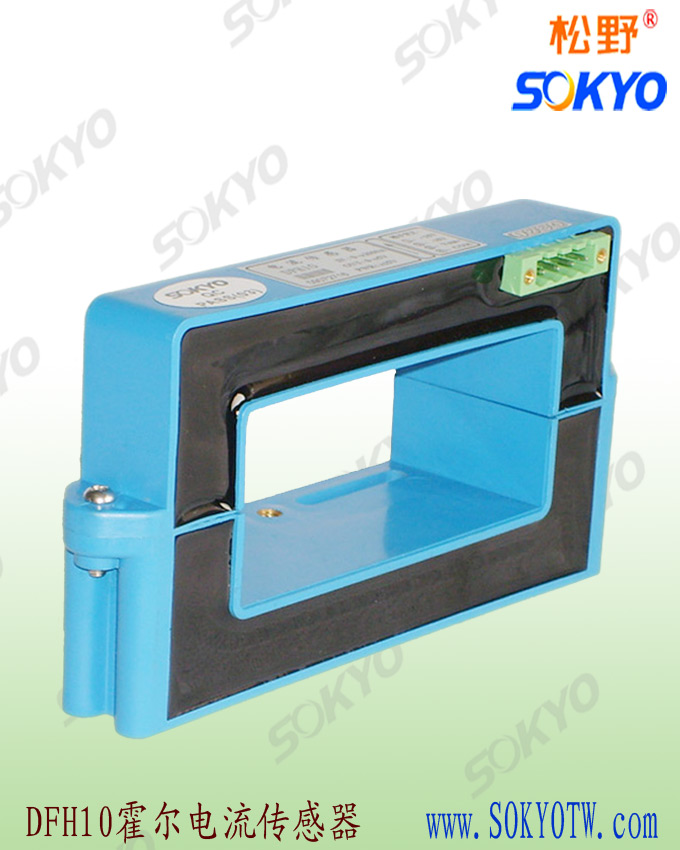

DFH
霍尔变送器特点：可同时测量直流电流、交流电流、或脉动直流、且分为开环霍尔式和闭环霍尔式两种、原边副边高度绝缘、环氧树脂浇注灌封、安全可靠、变送器直流输出、DC4~20mA、DC0~5V、跟随输出、±4V、±5V、±20mA、±25mA、±50mA、±100mA、±150mA；
在自动测控系统中,常需要测量和显示有关电参量。目前大多数测量系统仍采用变压器式电压、电流互感器,由于互感器的非理想性,使得变比和相位测量都存在较大的误差,常需要采用硬件或软件的方法补偿,从而增加了系统的复杂性。
采用霍尔检测技术,可以克服互感器这些缺点,能测量从直流到上百千赫兹的各种形状的交流信号,并且达到原副边不失真传递,同时又能实现主电路回路和电子控制电路的隔离,霍尔传感器的输出可直接与单片机接口。
因此霍尔传感器已广泛应用于微机测控系统及智能仪表中,是替代互感器的新一代产品。在此提出了利用霍尔传感器对电参量特别是对高电压、大电流的参数的测量。
由霍尔电压公式可知：对于一个成型的霍尔传感器,乘积灵敏度KH是一恒定值,则UH∝ICB,只要通过测量电路测出UH的大小,在B和IC两个参数中,已知一个,就可求出另一个,因而任何可转换成B或J的未知量均可利用霍尔元件来测量,任何转换成B和I乘积的未知量亦可进行测量。电参量的测量就是根据这一原理实现的。
若控制电流IC为常数，磁感应强度B与被测电流成正比，就可以做成霍尔电流传感器测电流，若磁感应强度B为常数，IC与被测电压成正比，可制成电压传感器测电压，利用霍尔电压、电流传感器可测交流电的功率因数、电功率和交流电的频率。
由UH=KICB可知：若IC为直流，产生磁场B的电流IO为交流时，UH为交流；若IO亦为直流，则输出也为直流。当IC为交流，IO亦为直流时，输出与IC同频率的交流且其幅值与被测直流IO大小成正比，改变被测电流IO的方向，输出电压UH极性随之改变。故利用霍尔传感器，既可对直流量进行测量，亦可对交流量进行测量。
基于霍尔传感器的电参量检测系统具有很好的线性度、精确度和良好的反应时间。温度漂移小，霍尔元件在-40～+45℃的温度范围内，霍尔电压的温度系数仅为0．03％～O．04％。
这里所介绍的测量方法达到了对电参量进行高精度的隔离传输和精确检测的目的，特别适合高电压、大电流电参量的测量。这为研制一种新的电参量测量仪器打下了一个良好的基础，在工程上具有一定的应用价值。不足之处，霍尔元件存在不等位的电势的影响，需加补偿电路修正。
