DFH霍尔电流变送器工作原理说明
发布时间:2015-01-13 16:51:27  文章来源:未知  作者:test  人气:
   霍尔电流变送器可同时测量直流电流、交流电流、或脉动直流、且分为开环式和闭环霍尔式两种。原边副边高度绝缘、环氧树脂浇注灌封、安全可靠变送器直流输出、DC4~20mA,DC0~5V,跟随输出、±4V、±5V、±20mA,±25mA、±50mA、±100mA、±150mA,开环型、适应所有穿孔尺寸、所用工作电源都可选用开合式穿孔结构、安装时不用切断母线、安装方便,闭环型、工作电源只能选双电源、即±12V、±15V只有不可拆卸的穿孔尺寸可做成闭环霍尔式。
DFH霍尔电流变送器工作原理说明,开环型工作原理被测电流产生磁通量聚集在磁路中并由霍尔器件检出霍尔电压信号、经过放大器放大、该电压信号精确的反映出原边电流;闭环型工作原理被测电流流过导体产生的磁通量与霍尔电压经放大产生的副边电流通过副边线圈所产生的磁通量相平衡。副边电流精确反应原边电流。广泛的应用于电源装置、电力系统、UPS电源、变频器、电焊机等领域。
DFH霍尔电流变送器选型说明:
1、穿孔尺寸根据输入电流的大小、采用铜排还是穿孔电缆、来选择矩形框或圆形孔尺寸的大小
2、偶数为矩形框、出产品DFH2不可拆卸、DFH4、6、8、10、16都可拆卸
奇数为圆形孔、产品DFH3、5、9、15、17、19不可拆卸、DFH11、13都可拆卸、观察产品图片可分辨
3、开环霍尔式、所有工作电源都可以选用、默认缺省为DC24V、所有穿孔尺寸都可做成开环式即有产品DFH2、4、6、7、10、16、DFH3、5、9、11、13、15、17、19
4、直流输出DC4~20mA、或DC0~5V、还可以电压跟随输出±5V、±4V、测量直流电流时是直流输出、正负号代表直流电流的方向
5、闭环霍尔式、工作电源只有选用,双电源供电,即C、DC±12V;D、±15V;只有不可卸的穿孔尺寸可做成闭环霍尔式即有产品DFH2、3、5、9、15、17、19
6、输出信号:跟随输出0~20mA、或0~25mA、或0~50mA、或0~100mA、或0~150mA当测直流时,为直流电流输出、当测交流时、为交流跟随交流信号输出。

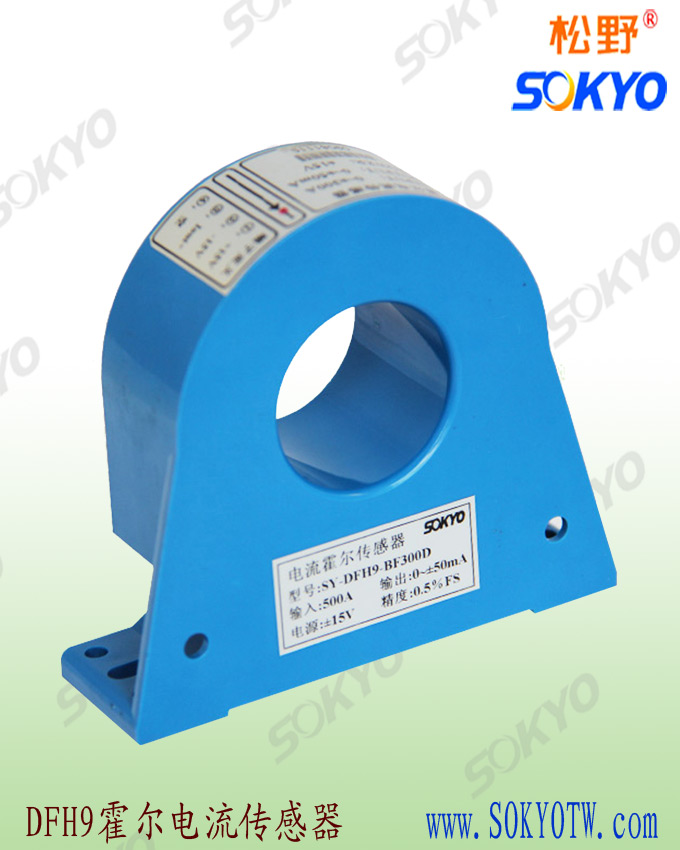

 DFH霍尔电流变送器

本文关键字:霍尔电流变送器,武汉松野
