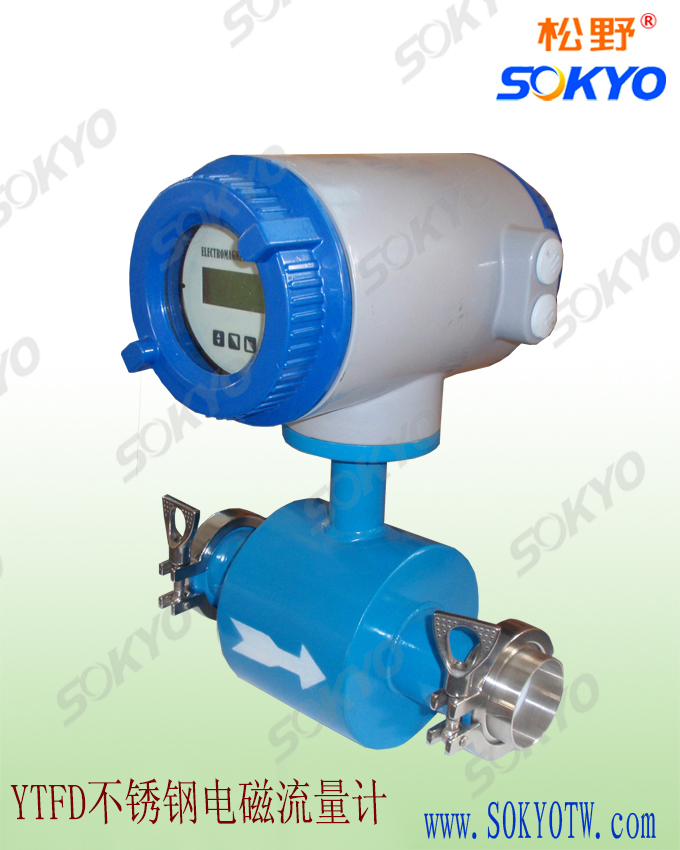

防腐电磁流量计智能一体化结构设计,
中文液晶 LCD 显示 ,钽电极,聚四氟乙烯衬里,
适用腐蚀性介质、稳定可靠,精度高达 0.5% FS,或1.0% FS、智能转换器,RS485通讯,接线简单方便。
智能防腐电磁流量计产品特点：
1、一体化电磁流量计、智能化设计、带现场显示、中文 LCD 液晶显示。
2、产品通径 DN10 ~ DN1200、 介质电导率 ≥ 10μs/cm、
3、产品信号输出、电流 DC 4~20mA 、脉冲输出、输出流量范围自己任意设置。
4、电极材料可选 316不锈钢、哈氏合金、钽、钛、铂金电极等、衬里材料选耐腐蚀的聚四氟乙烯。
5、安装方便,可以水平安装、也可以垂直向上安装、或倾斜安装。
6、工作电源可选 AC/DC 100~255V、或直流电源 DC 24V
7、测量稳定可靠、测量精度高、可达 0.5%FS、1.0% FS
8、一体化结构、铸铝外壳、防护等级可选择 IP67、
9、智能型产品可选择 RS485通讯、Modbus-RTU协议、
10、广泛应用于石油化工、轻工食品、造纸、制糖制药、冶炼、给排水、环保、电力、钢铁等工业领域。
YTFD防腐电磁流量计 技术参数
1、公称通径DN(mm) 、特殊规格可以定制、
常用通径：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN800、DN1000、DN1200
2、流动方向
正向、反向、净流量、量程比：150：1
3、精度等级
±0.5% FS （0.5级）、 ±1.0 % FS（1.0级）
重复性误差：测量值的 ± 0.2 % FS
4、介质温度
橡胶衬里： -20 ℃ ~ 60 ℃
聚四氟乙烯衬里：-30 ℃ ~ 130 ℃
5、工作压力
DN10 ~ DN65：≤ 2.5 MPa
DN80 ~ DN150：≤ 1.6 MPa
DN200 ~ DN1200 ：≤ 1.0 MPa
6、流量范围
流量对流速范围是 0.3 ~15 m/s、
流量的大致估算 Q =（3.14×Dn2×流速 ×3600）÷ 4 ÷ 1000000 = m3/h
7、电导率范围
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围内均可选用，酸、碱、等溶液度可选用电磁流量计
8、输出电流及负载电阻：
电流输出 DC 4~20mA、全隔离、负载电阻＜750 欧姆
频率输出/ 脉冲 0 ~ 1kHz 、光电隔离 OCT、导通时 集电极最大电流为 25mA
9、电极材料和衬里材料
电极：316不锈钢、哈氏合金（HC）、 钽（Ta）、钛（Ti）、铂金（Pt）任意选择
衬里：橡胶、聚四氟乙烯 F4
10、防护等级
标准型 I P65、特殊要求可以做到 IP68、只有分体式才可以选择
11、供电电源
交流供电：AC/DC 85~265V、45~63HZ、
直流 供电：DC 24 V 、产品总功耗：≤ 20W
12、连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB 9119-2000 的规定。
直管段长度： 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量计、则没有法兰
13、工作环境
环境温度：-25℃ ~ 60℃
相对湿度：5% ~ 95% RH
14、常见介质电导率 μs/cm
各种酸：10 ~ 801×104 碱液：8 ~ 30×104
牛奶：200 ~ 300 蒸馏水：0.01 ~ 5
啤酒：600 ~ 800 麦芽汁：500 ~ 1000
水及饮料：200 ~ 800 水果酱：400~ 1000
