防爆电动执行器整机调试步骤
发布时间:2015-01-30 15:48:04  文章来源:未知  作者:test  人气:
防爆电动执行器整机调试步骤

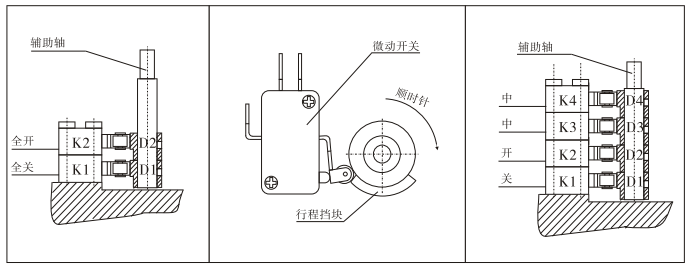

1、  防爆电动执行器极限位置开关(电气限位)的调整
①     用手柄驱动阀门至全关位置。松开形成挡块D1上的固定螺丝、顺时针方向转动D1与之对应的微动开关K1刚刚发出动作响声时、停止转动并锁紧D1的固定螺钉、固定挡块D1
②     用手柄驱动法门至全开位置。松开形成挡块D2上的固定螺钉、逆时针方向转动D2、当K2刚好动作时、锁紧D2上的固定螺钉,固定挡块D2
2、  中间位置开关的调整(适用于KB、KD、KB-C、KB-F)
①     用手柄驱动阀门至最大开度位置
②     松开形成挡块D3上的固定螺钉、逆时针方向转动D3、使K3动作发出响声然后锁紧D3
③     再用手柄驱动阀门至最小开度位置。松开D4上的螺钉、顺时针方向转动D4、使K4动作发出响声然后锁紧D4。
防爆电动执行器极限位置开关(电气限位)的调整
注明:出厂时K3调在超前阀门全开出3毒位置、输出动作时代表阀门全开的无源触点位置信号、K4调在超前阀门全开处2°位置、输出动作代表阀门全开的无源触点位置信号,实际使用中也可根据控制需要进行调整。

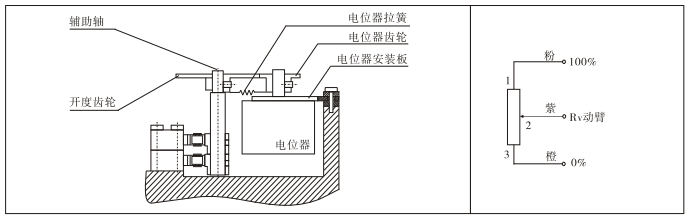

3、  防爆电动执行器电器位的调整(适用于KC、KD、RS)
①     用手柄驱动执行机构向中间位置运行使指针正指50%刻度线。
②     用万用表测量电位器始端和终端值,记下电阻R(出厂默认为1KΩ±15%)
③     用适当的外力作用于电位器安装板上、使开度齿轮和电位器齿轮脱离齝合。
④     将万用表笔分别接在电位器动臂和另外任一端上、缓缓转动电位器齿轮、观察万用表读书、当阻值为R/2±2Ω时、停止调整撤消外力、使开度齿轮与电位器齿轮回复咬合即可。
特别说明:RS功能时、禁止调整电位器和齿轮!
防爆电动执行器电器位的调整(适用于KC、KD、RS)

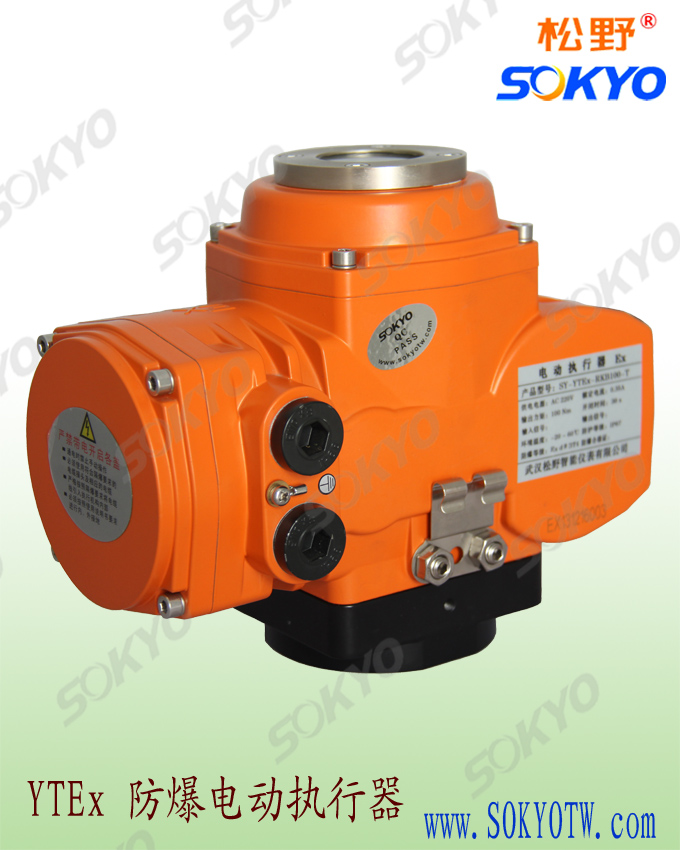

防爆电动执行器
