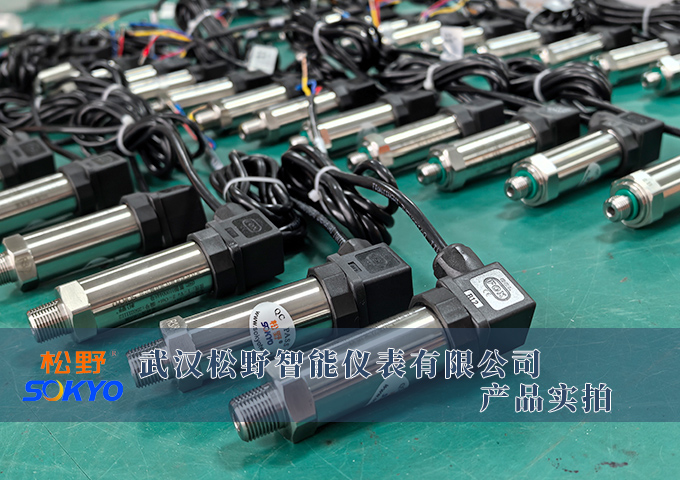

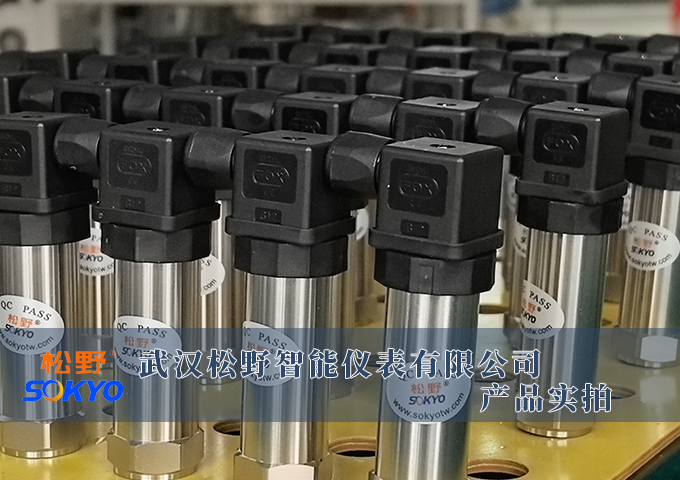

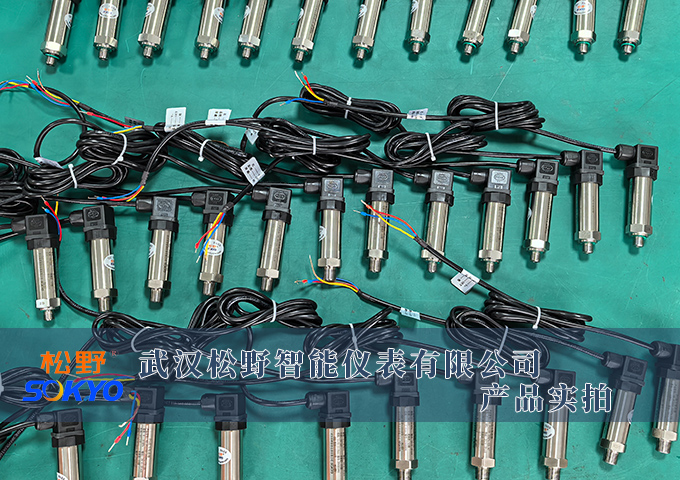

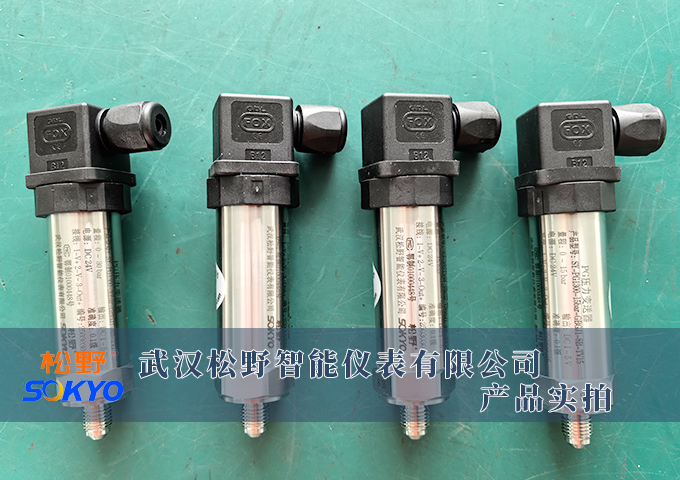

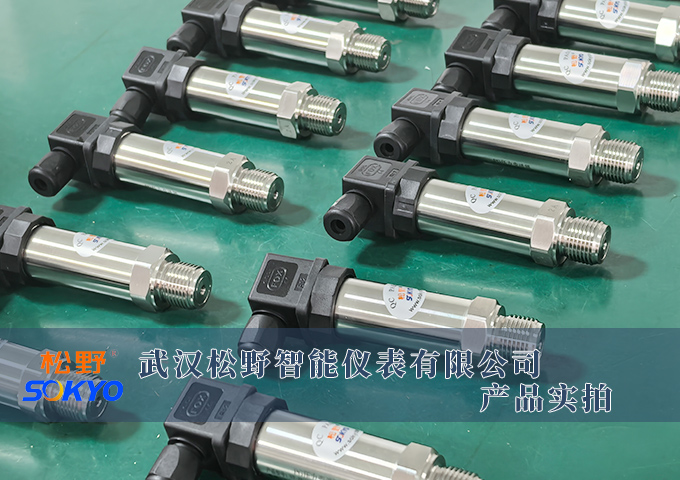

武汉松野扩散硅标准型压力变送器是一种基于扩散硅传感器技术的压力测量设备，在工业自动化控制、过程监测等领域应用广泛。

。它利用半导体材料的压阻效应，即当半导体材料受到压力作用时，其电阻率会发生变化。具体来说，在单晶硅的基片上，通过扩散工艺形成四个等值的薄膜电阻，组成惠斯通电桥。当被测压力作用于传感器时，电桥的电阻值会发生变化，打破电桥的平衡，产生一个与压力成正比的电压信号输出。这个微弱的电压信号经过变送器内部的信号调理电路（包括放大、滤波、温度补偿等）进行放大和处理，最终转换为标准的电流信号（如4 - 20mA）或电压信号输出。

结构组成

• 传感器部分：主要由扩散硅芯片构成，这是感受压力并转换为电信号的关键部件。
• 信号调理电路：包括放大器、滤波器、温度补偿电路等。放大器用于将传感器输出的微弱电信号进行放大，以提高信号的强度；滤波器则用于去除信号中的噪声和干扰，使输出信号更加稳定和准确；温度补偿电路可以补偿因温度变化而引起的传感器性能变化，确保测量的精度。
• 外壳和接口：外壳一般采用不锈钢等耐腐蚀材料制成，起到保护内部元件的作用。同时，外壳上设有压力接口，用于与被测压力系统连接，常见的接口形式有螺纹接口、法兰接口、卡箍接口等。此外，还有电气接口，用于连接外部电源和输出信号线。

性能特点

• 高精度：扩散硅传感器具有良好的线性度和重复性，经过精确的校准和补偿后，测量精度可以达到较高水平，一般精度等级可达0.5% - 0.1%。
• 稳定性好：采用先进的制造工艺和材料，具有较好的长期稳定性，能够在较长时间内保持测量精度，减少维护和校准的频率。
• 抗干扰能力强：信号调理电路能够有效抑制外界的电磁干扰和噪声，输出信号稳定可靠，适用于复杂的工业环境。
• 量程范围广：可以根据不同的应用需求，设计出不同量程的扩散硅压力变送器，量程范围可以从微压到高压，可选量程范围0~150MPa，满足各种压力测量场合的要求。
• 体积小、重量轻：结构紧凑，便于安装和布置，尤其适用于空间有限的场合。

应用场景

• 工业过程控制：在化工、石油、电力等行业中，用于监测和控制生产过程中的各种压力参数，如管道压力、容器压力等，确保生产过程的安全和稳定运行。
• 液压与气动系统：在机械制造、自动化设备等领域，测量液压系统和气动系统中的压力，实现对执行机构的精确控制。
• 水处理与环保：用于监测水处理设备中的压力，如水泵出口压力、过滤器的压力差等，保障水处理系统的正常运行；在环保监测中，也可用于测量大气压力、废气排放压力等参数。
• 航空航天与汽车：在航空航天领域，用于飞机机舱压力、发动机压力等监测；在汽车制造中，可测量轮胎压力、发动机进气压力等，提高车辆的性能和安全性。
