电动执行器工作原理

发布时间：2013-04-20 09:28:30　　文章来源：未知　　作者：test　　人气：

电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。下面简要介绍一下松野电气生产的角行程电动执行器（YTDG-RKB）。
        角行程电动执行器的作用是接受调节器或其它仪表送来的4-20mA的标准直流电信号，经执行器后变成转角力矩，以操作开关、阀门等，完成自动调节的任务。这种电动执行器都是由伺服放大器与执行机构两大部分组成的。

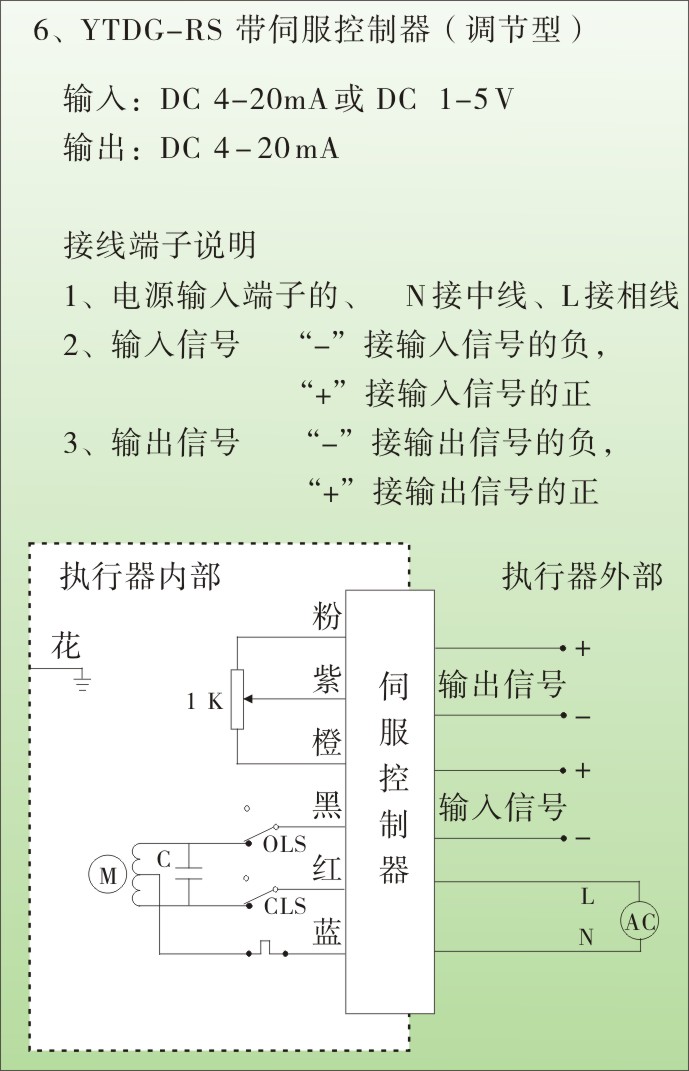

　　图所示为电动角行程执行器的工作原理图。伺服放大器是由前置放大器、触发器、硅可控整流元件等组成的，其作用是将输入的直流毫安信号和位置发送器的反馈信号进行比较。如比较后的差值为零，伺服放大器就没有输出，执行器处于平衡状态，输出轴的位置不变；如果比较后有偏差信号，经放大器放大到足够的功率，驱动二相伺服电动机，使减速器输出轴旋转，直到输入信号与位置反馈信号相等为止，此时输出就稳定在与输入信号相应的新的位置上。
