超声波液位计接线图及举例说明

发布时间：2014-12-02 16:12:19　　文章来源：未知　　作者：test　　人气：

圆柱型超声波液位计非接触式测量，螺纹安装，安装方便. 标准输出：两线制电流4-20 mA、电压0-5V、1-5V、0-10V、输出。进口的超声波传感器，性能稳定可靠、体积小巧、重量轻、安装方便、接线简单、实用性强。检测距离1M、2M、3M、4M、5M、6M、8M、10M广泛应用在液位、料位检测、车辆限高集装箱定位、酿酒、饮料、药液监测等。

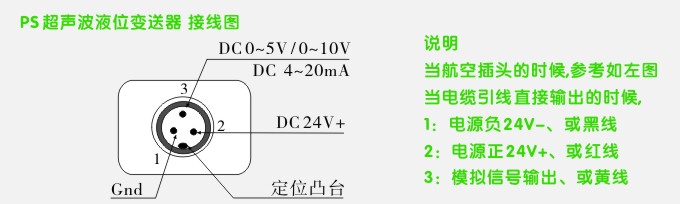

超声波液位计接线图及举例说明：
说明：当输出是航空接头时
      2：电源正+Vcc
      1：电源负-Gnd
      3：信号输出Out
         电流DC4~20mA
         电压DC0~5V、0~10V
当输出是电缆引线输出时：
红色线：电源正+ Vcc
黑色线：电源负- Gnd
黄色线：信号输出Out
        电流DC4~20mA
        电压DC0~5V/10V
超声波液位计接线图

本文关键字：超声波液位计,圆柱型超声波液位计
