TZ色标传感器工作原理及操作步骤

发布时间：2015-08-13 17:26:51　　文章来源：未知　　作者：test　　人气：

色标传感器的工作原理是光经调制后扫描被测标记、因色标颜色与背景颜色4灰度差异、是反射光线发生变化、经光接收器将色标灰度变化转化为电信号变化、从而及时检测出灰度变化的位置、同步输出控制信号。本产品能可靠识别细小色差。并且同轴设计光路、配合高性能光学零件，可承受较大检测范围的变化，对高反射物面亦能完全适应。电路方面：双层屏蔽，抗电、磁及杂散光性能优异，开关平率可达10KHZ、给高速运行的设备预留了更多的安全系数，确保设备高速运行时，稳定可靠，无误动作。
TZ色标传感器操作步骤：
将传感器光标对准色标与底色交界处，基本一边一半，调整工作距离约12mm，光标最清晰，根据光标、背景选择合适光源，调整灵敏度旋钮使动作指示灯由暗变亮，或由亮变暗即可。
在通电时务必要检查所有电源是否符合要求：DC10-30V、最高不超过35V。保证安装位置符合要求、焦距约12mm。如果偏离焦距、虽可检测、但其抗抖动性能会大大降低。注意保持光学镜头的清洁、安装时尽量避免镜头竖直向上、以免灰尘厚积、产生误动作。
附注：
深色动作：检测到深色标记时（较之背景色），输出信号为低电平。
浅色动作：检测到浅色标记时（较之背景色），输出信号为低电平。

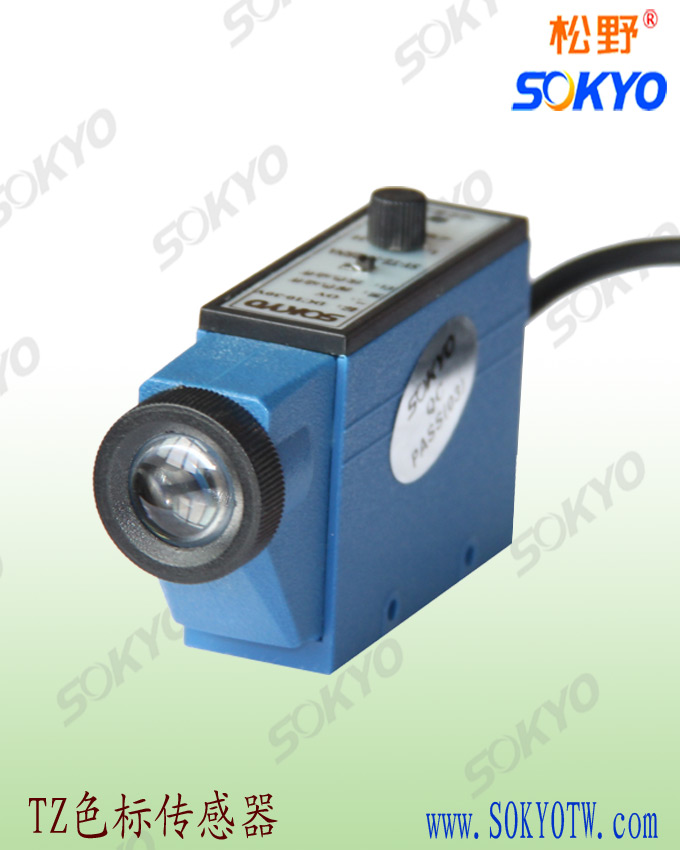

TZ-S40产品图
