孔板流量计安装使用说明

发布时间：2014-12-02 16:00:21　　文章来源：未知　　作者：test　　人气：

1、孔板流量计安装基本要求
① 对于新设管路系统，必须先经扫线后在安装节流装置、以防管内杂物堵塞或损伤节流装置。
②安装前应仔细核对节流装置的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。
③ 节流装置的中心线应当与管道中心线同轴。
2、分体式孔板流量计对管道的要求
①节流装置前后应配有一段测量管，至少保持前10D、后5D的等径直管段，以保证测量精度。
②在节流件前后若需安装阀门，最好选闸阀且在运行中全开，调节阀则应在下游5D之后的管道中。
3、对差压引出管路的要求
①引压管路的内径与管路长度和介质脏污程度有关，通常在25米以内用内径为8~12mm的管子。测量煤气可适当加粗到DN15.
②测量液体流量是引压管应在同一水平面内。若是在垂直管道上安装节流件，引压短管直接相距一定的距离、这对差压变送器的零点有影响、应通过“零点迁移”来校正.
③引压管路应有牢固的支架托承、两根取压管路应尽可能互相靠近并远离热源或震源，测量水蒸气流量时，应用保温材料一同包扎，必须是加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。
④引压管路必须始终保持单相流体状态。被测流体是气体时，引压管路内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀

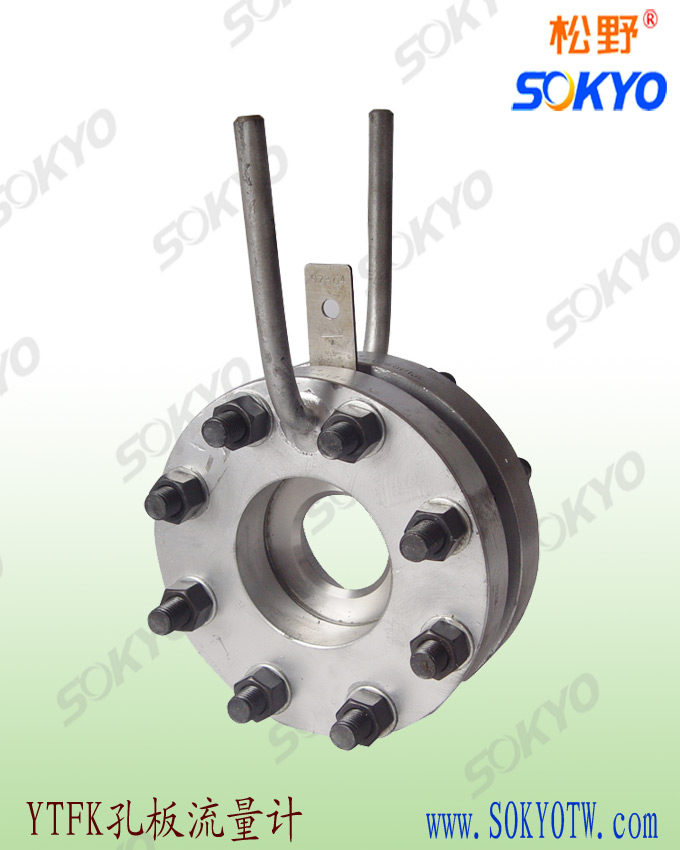

分体式孔板流量计

本文关键字：孔板流量计,YTFK标准孔板
