松野电气是专业生产差动保护,DH93变压器差动保护装置,综保的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上差动保护装置生产经验
一、差动保护,DH93变压器差动保护装置,综保产品特点
①、全铝机箱面板钢琴拉丝、外观精美
       采用全密封式结构、具有良好的抗震、防尘性能
       小型化设计、体积小、重量轻、安装方便
②、采用独特的可靠性设计、无可调元件、装置稳定性好、抗干扰性能强
③、全汉化液晶显示、人机界面清晰易懂、操作整定极为方便
④、装置供电电源为交直流两用 AC/ DC 220 V
装置操作电源为DC220V
如需 AC220V、DC110V、AC110V 需订货时注明
⑤、具有RS485总线串行通信口、并集成了Modbus 标准通信规约
⑥、可记录150条事件顺序记录功能、数据掉电不丢失
⑦、具备完善的自检功能、完整的异常记录、事件记录、
      操作记录、所有信息掉电保持
⑧、外形小巧精细、结构合理、采用高等级、高品质的元器件
及多层板技术和SMT工艺、具有很高的电气性能
⑨、内部集成零序电流（电压）合成算法、可外加零序也可不外加零序 CT （PT）、
实现零序过流电压保护。
     采用精密合成算法、可通过按Menu操作来实现
      V-V接法和Y 型接法通用。
⑩、具有完整的断路器操作回路、超低功耗。

①、额定工作电压
         AC 220V、DC220V 或 DC110V（订货注明）
         操作回路电源
         DC 220V （DC110V、AC220V、AC110V、订货注明）
②、额定技术数据
        交流电流：5A或1A （订货注明）
        交流电压：400V或100V（订货注明）
        频   率：50Hz
③、功率消耗
        工作电源：正常工作时、不大于5W、
                          保护动作时、不大于10W、
        交流电流回路：
                            ＜1 VA/相（IN = 5A）
                              ＜0.5VA/相（IN = 1A）
        交流电压回路：＜0.5VA / 相
④、精确工作范围
         电    流：0.04 In ~ 20 In
         电    压：0.4V ~ 1.2Un
         频    率：0.9 Fn ~ 1.1 Fn
         时    间：0 ~ 100s
⑤、保护部分精度
         定值精度：≤±5%
         时间精度：＜±1% 整定时间+35ms
         整组动作时间：≤35ms
         频率精度：≤0.01Hz
⑥、测控部分精度
         交流量精度：≤±0.2%
         有功、无功：≤±0.5%
⑦、开关量输入
         输入类型：无源、
         光电隔离输入数量：8路
         工作电压：AC220V、DC220V 或 DC110V
⑧、开出接点容量
         a、出口继电器
         触点额定载流容量：250VAC / 220V DC 、5A
         输出类型：无源（空接点）
         b、信号继电器
         触点额定载流容量：250VAC / 220V DC 、5A
         输出类型：无源（空接点）
⑨、通信接口
         数   目： 1
         电气特性：RS485
         通讯协议： Modbus
         地    址：1~99、
         波特率：≤ 9600 bps
         通信介质：双绞线或光纤
差动保护,DH93变压器差动保护装置,综保功能配置
1、产品型号：变压器差动保护装置SY-DH93T-KWh5000 BC
2、保护功能：差动速断保护
               比例差动保护
              （CT 断线闭锁、二次谐波闭锁）
               重瓦斯保护、告警
               轻瓦斯告警
               过温保护、告警
               控制故障告警
3、输入输出：12路外部开关量输入、
                          10 路交流模拟量输入
                           7路开关量输出
4、控制功能：断路器遥控分、合闸
                          远方操作闭锁
                         断路器防跳闭锁控制
5、通讯功能：具有Rs485通讯串口
                          波特率 300 ~ 9600 可设置
                         支持 Modbus 和 IEC60 870-5-103 规约
6、适用范围：常用110kV、66kV 、35kV 电压等级以下变压器差动保护

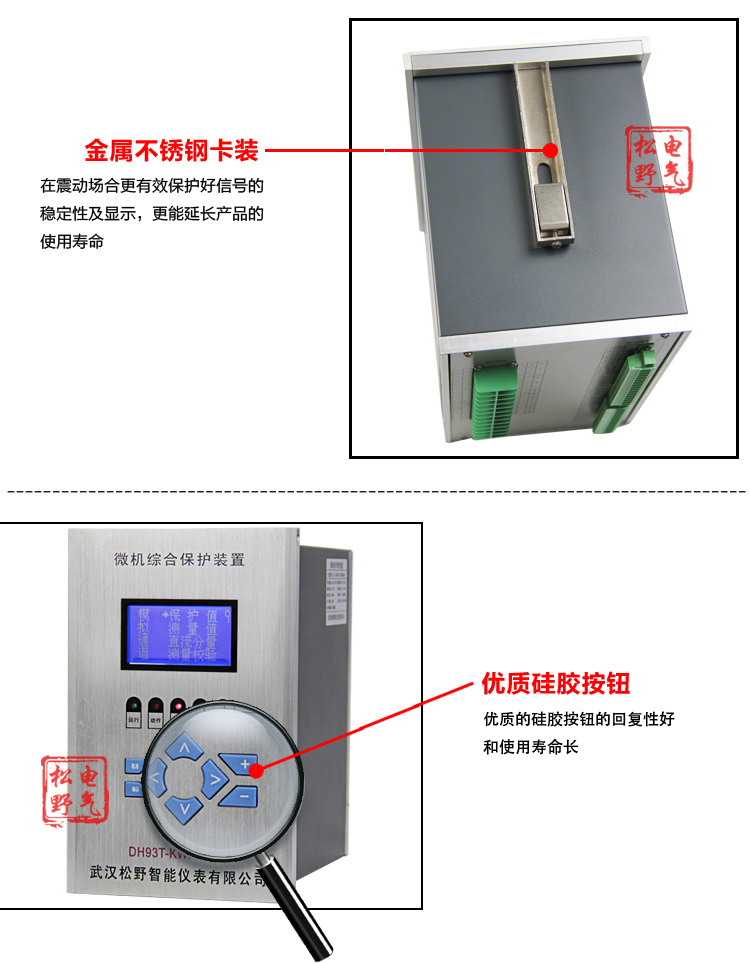

                          可以集中组屏安装、也可在开关柜就地安装全面支持变、配、所、综合自动化系统差动保护,DH93变压器差动保护装置,综保细节展示1

■定购需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
订购微机综合保护装置请提供以下参数：
1、确定产品外形尺寸
2、确定工作电源
3、确定是否需要带附加功能如：带通讯、报警输出等。
4、确定安装场合，使用领域和范围，如化工厂、电厂等。
供货周期：我们的产品只有常规备货的，但工业品现场工况和实际需求各不相同，部份产品需安排定制生产，一般在生产周期为1~3天个工作日。
