电动调节蝶阀,YTDG-RS电动调节阀,电动阀

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产 电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀的厂家,专利技术,品质卓越,10年以上电动调节阀生产经验.

一、电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀 产品特点
1、专利技术
电动执行器中的核心部件伺服控制器是公司自主研制、并获得实用新型专利、它可以方便与 unic、3610、NA、PS 等世界上著名的执行器厂家的产品匹配装成调节阀装置。
2、 体积小轻
同样出轴力矩的执行器、重量只有DKJ、DKZ的1/3 、体积是同类产品的1/2、电动执行器额定输出力矩 50~2500 Nm、总的重量 2 ~18kg
3、
电子电路的精心设计,使伺服电机提前正向切断电源、并反向加电,电制动保证定位精度、有效的减少了死区与自激。精度达0.5%FS,死区0.4 - 1.5 %FS范围调整。
4、高可靠性
精心设计独特的电子刹车电路、减少了机械磨损和系统自激。在克服浪涌电压、保护无触点开关等方面取得了重大技术突破、它使用了自己创新设计的固态继电器SSR,它具有电流上升率抑制电路,电压上升率抑制电路、因此它的负载能力和防堵能力特强。
5、抗干扰强
采用了精度高、功耗低的电磁隔离技术、实现了电流输入信号与位置输出之间的隔离,有效的防止了电磁辐射,工频与共地干扰,可以直接使用。
6、创新点多
因为只有无触点功率开关才能做到无维修,长寿命和频繁启动,因为只有无触点才能做到快速导通,切断,实现准确定位,同时还舍弃了机械摩擦制动的方法、成功的采用了提前量制动技术、成倍的提高了灵敏度和控制精度、减少了维护工作量。
7、保护功能
产品的防护等级为 IP67、客户选择定货可达到 I P68(可浸入水中)、防止电机过热烧损、在电机内设置了过热保护、电气机械限位保护。
8、广泛应用
石油、化工、电力、冶金、钢铁、能源、建材、轻工、食品、水处理等工业领域。


电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀品牌模块
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀技术参数
产品型号:SY-YTDG-RS 系列
输入信号: DC 4 ~ 20 mA
输出信号: DC 4 ~ 20 mA / 1 ~ 5V
基本误差: ≤ 1.0 % FS
动作回差: ≤ 0.3% FS
动作死区: ≤ 0.4% ~ 1.5 % FS 可调
阻尼特性: 0 次
重复特性: 0 %
工作电源: AC 220 V 、或 AC 110 V
输出力矩: 9 ~ 2500 Nm、根据阀门通径选择力矩大小
电机功率:10W ~ 140W、不同的力矩不同的电机功率
电流范围:0.16 A ~ 0.98 A、不同的力矩不同的工作电流
回转角度: 0 ~ 90°
控制电路:伺服控制型, S 型
整机重量:2.0 ~ 18.0 kg + 支架联轴器阀门重量
绝缘阻抗:100MΩ/500V
绝缘强度:1分钟, 1500V
防护等级:IP67 , 或 IP68
安装方法:360 °任意角度安装
电气接口:G 1/2 防水电缆接头、电源线、信号线
环境温度:-30 ℃ ~ + 60 ℃
安装方式:标准式、直装式
配套蝶阀: DN15 ~ DN450, ≤1.0 MPa
通风蝶阀: DN20 ~ DN1000, ≤ 0.3 MPa
常用蝶阀: 标准高平台对夹碟阀 , 碳钢 , 不锈钢
当压力比较大的时候、要根据阀门通径确定具体的力矩大小值

电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀主要参数
 电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀细节图1
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀细节图2
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀细节图3
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀细节图4
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀接线图
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀结构图1
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀结构图2
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀产品优点1
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀产品优点2
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀产品优点3
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀产品优点4

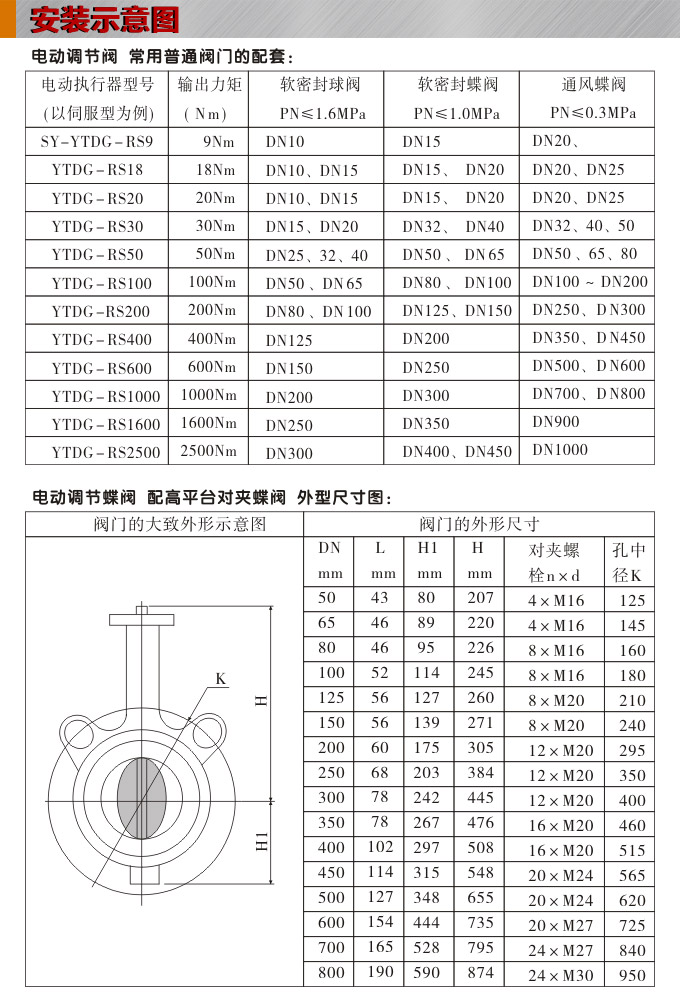

电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀选型图
电动调节阀,YTDG-RS电动调节蝶阀,电动蝶阀  常用型号
 SY-YTDG-RS30-TFD25
SY-YTDG-RS30-TFD32
SY-YTDG-RS30-TFD40
SY-YTDG-RS50-TFD50
SY-YTDG-RS50-TFD65
SY-YTDG-RS100-TFD80
SY-YTDG-RS100-TFD100
SY-YTDG-RS200-TFD125
SY-YTDG-RS200-TFD150
SY-YTDG-RS400-TFD200
SY-YTDG-RS600-TFD250
SY-YTDG-RS1000-TFD300
SY-YTDG-RS1600-TFD350
SY-YTDG-RS2500-TFD400
SY-YTDG-RS2500-TFD450
