松野电气是专业生产数显控制仪,DT420智能双回路数显表,双回路数显控制仪的厂家,生产经验丰富,性能稳定可靠,使用寿命长
一、数显控制仪,DT420智能双回路数显表,双回路数显控制仪产品特点

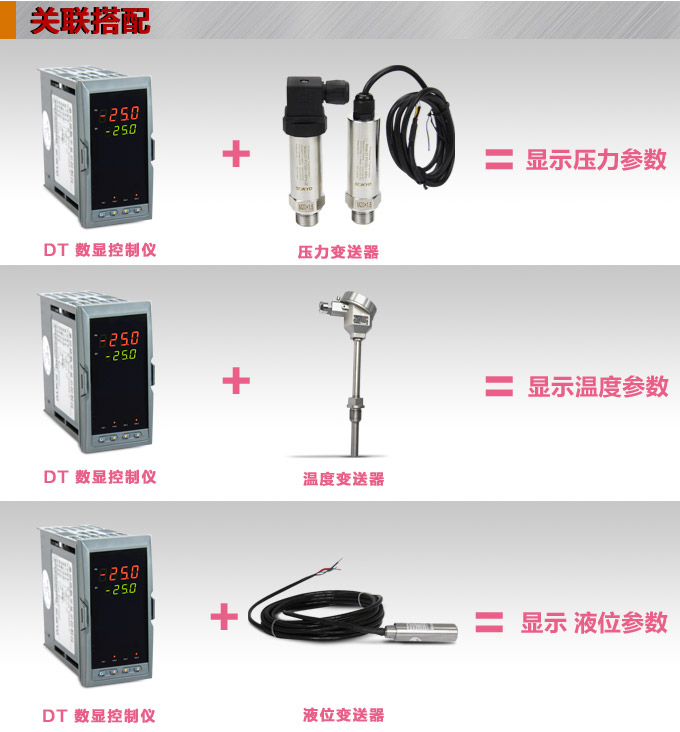

数显控制仪,DT420智能双回路数显表,双回路数显控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
1、双路输入，双屏LED数码显示，且带有光柱模拟指示功能（0-100%）
2、仪表可选择数学运算功能，有加、减、乘、除运算模型
3、具备36种信号输入功能，可任意选择输入信号类型；0.2%测量精度
4、热电阻/热电偶信号分辨率可切换：1或0.1
5、具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”、等报警功能，带LED报警灯指示
6、具有电压、电流变送输出信号可选
7、支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
8、可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能
9、带DC24V馈电输出，为现场变送器配电
10、输入、输出、电源、通讯相互之间采用光电隔离技术
11、具备多种外形尺寸及样式供用户选择
12、参数设定密码锁定、参数设置断电永久保存，具备参数恢复系统原始设置功能
数显控制仪 DT420智能双回路数显表，双回路数显控制仪品牌宣传

数显控制仪,DT420智能双回路数显表,双回路数显控制仪技术参数
1、显示方式：
      数码管：双屏LED高亮度数码管数字显示
      光        柱：测量值百分比光柱模拟显示
2、输入方式：
      热电偶：K(0~1300 ^OC)、                 E(0~1000 ^OC)、                 B(400~1800 ^OC)、
                         S(0~1600 ^OC)、                  T(-200~400 ^OC)、             J(0~1200 ^OC)、
                         R(400~1800 ^OC)、              N(0~1300 ^OC)、                F2(700~2000 ^OC)、
                         Wre3-25(0~2300 ^OC)、      Wre5-26(0~2300 ^OC)
      热电阻：Cu50(-50~150 ^OC)、          Cu53(-50~150 ^OC)、       Cu100(-50~150 ^OC)
                          Pt100(-200~650 ^OC)、       BA1(-200~600 ^OC)、      BA2(-200~600 ^OC)
     线性电阻：0～400Ω、0～500Ω
     远传电阻：0～350Ω、30～350Ω
     直流电压：0-20mV、0-40mV、0-100mV
     直流电压：0-5V、1-5V、0-10V、0-5V开方、1-5V开方；输入阻抗≥510KΩ
     直流电流：0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方；输入阻抗≤250Ω
3、报警/控制输出
      灯指示：LED指示灯，报警/控制输出状态时灯亮
      输        出：报警/控制开关量输出，开关量类型可选
                          ALM——继电器触点输出，
                                          点容量：AC220V/0.5A(小) DC24V/0.5A(小)（阻性负载）
                                                          AC220V/2A(大) DC24V/2A(大)（阻性负载）
                          CR(K3/K6)——可控硅过零触发脉冲输出，容量：AC400V/0.5A
                          SSR(K4)——固态继电器驱动电压输出，容量：DC12V/30mA
                          SOT(K5)——双向可控硅通断输出，容量：AC600V/5A
4、变送输出：
      直流电压：DC1-5V 负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ
      直流电压：DC0-5V负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ
      直流电压：DC0-10V负载电阻≥4KΩ
      直流电流：DC4-20mA，负载电阻≤600Ω
      直流电流：DC0-20mA，负载电阻≤600Ω
      直流电流：DC0-10mA，负载电阻≤1.2KΩ
5、通讯输出：
      通讯接口：标准串行双向通讯接口：RS485——二线制，通讯距离≤1000米
                                                                      RS232——三线制，通讯距离≤15米
      通讯协议：标准MODBUS RTU通讯协议，1位起始位，8位数据位，1位停止位，无奇偶
                          校验，波特率1200～9600bps
6、打印输出
      打印接口：RS232C——三线制，通讯距离≤15米
                          适配微型串行打印机，16针，波特率1200～9600bps
7、馈电输出
      输出电压：DC24V±1V
      输出电流：≤30mA（负载电阻≥750Ω）
8、电源
      开关电源：AC/DC100~240V 频率50/60Hz 功耗≤5W
      开关电源：DC20~29V 功耗≤3W
9、使用环境
       温       度：-10-50^OC
       湿       度：10～90%RH避免强腐蚀气体
10、特性
       温度漂移：≤0.01%FS/^OC(典型值约50ppm/^OC
       单路采样周期：500ms
       耐压强度：输入/输出/电源/通讯相互之间（1000V.AC/min）
       绝缘强度：输入/输出/电源/通讯相互之间≥100MΩ
       电磁兼容：IEC61000-4-4(电快速瞬变脉冲群)，±4KV/5KHz；IEC61000-4-5（雷击、
                           浪涌），共模4KV，差模2KV
       设定方式：面板轻触式按键数字设定，设定值断电永久保存
       保护方式：输入回路断线、输入信号超/欠量程报警

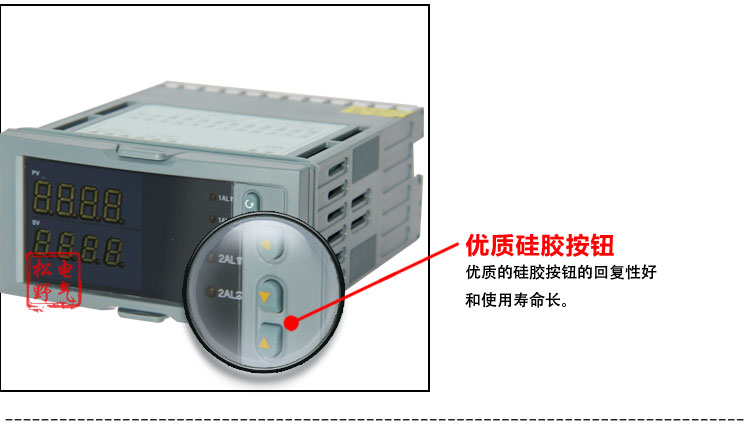

数显控制仪 DT420智能双回路数显表，双回路数显控制仪细节展示

一、数显控制仪,DT420智能双回路数显表,双回路数显控制仪选型说明

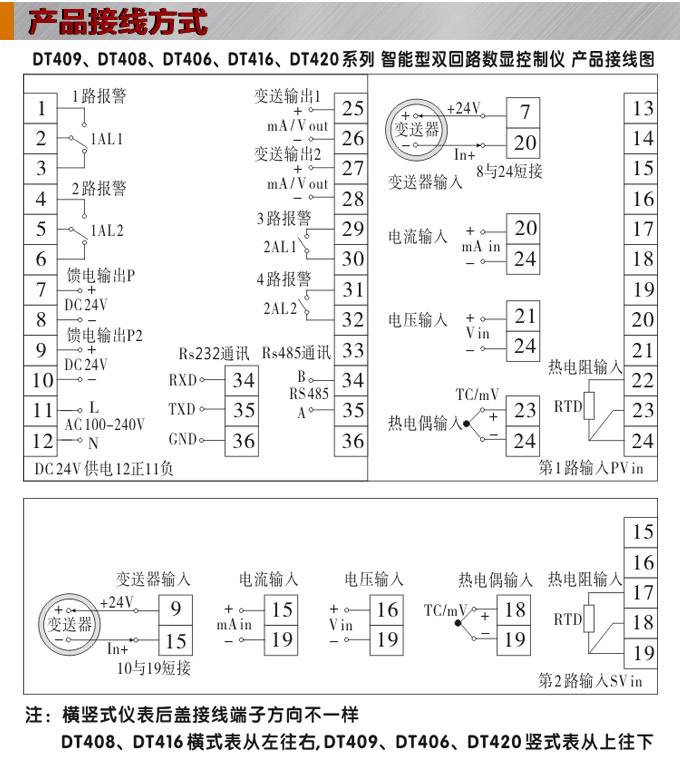

选型说明：1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，
                       有的功能在同组端子上只能选择其中一种功能。
                 2、规格尺寸为”7“型的仪表不带RS232C打印接口。
                 3、规格尺寸为”8“、”6“型的仪表，接线端子25～36间如有报警功能，继电器触点容
                      量为AC220V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为
                      AC220V/2A,DC24V/2A
                 4、在写型号时必须完整。
二、数显控制仪,DT420智能双回路数显表,双回路数显控制仪常用型号
常用型号：
               SY-DT420-N2727D002-P
               SY-DT420-N1414D002
               SY-DT420-N0202D002
              SY-DT420-N1212D002
              SY-DT420-N5555D002
             SY-DT420T-N2727D002-P
               SY-DT420T-N1414D002
               SY-DT420T-N0202D002
              SY-DT420T-N1212D002
               SY-DT420T-N5555D002
