松野电气是专业生产智能涡街流量计,YTFW数显涡街流量计的厂家,性能稳定可靠,抗干扰能力强,丰富的涡街流量计生产经验.
一、智能涡街流量计,YTFW数显涡街流量计 产品特点
1、常用公称通径系列 DN mm 满管式 DN15~DN 300、插入式 DN350~DN 900。
测量精度高、灵敏度高、满管式 ±0.5% FS、±1.0% FS、插入式 ±1.0% FS
重复性误差：测量值的 ±0.2% FS、流量量程比：一般20：1、扩展后可以到40：1
2、被测介质：液体、气体、蒸汽、包括饱和蒸汽和过热蒸汽
介质温度：常温常压型液体或气体 ：-30 ~ 50℃、
高温型饱和蒸汽：-30 ~ 250℃、高温高压型过热蒸汽：-30 ~ 350℃
3、输出信号：两线制电流输出 DC 4~20m A、或者 脉冲输出、频率输出
负载电阻：DC 4~20mA电流输出、负载电阻＜750欧姆、
脉冲频率输出 0.1~ 3000Hz、光电隔离、OCT导通时集电极最大电流为 25mA
通讯输出：RS485通讯、Modbus-RTU协议、HART协议、DC 4~20mA @ + HART
4、常温常压的液体一般不需要补偿、压缩气体一般采用压力补偿、
饱和蒸汽 采用压力补偿、或温度补偿、 过热蒸汽必须采用压力和温度同时补偿。
补偿输入：压力补偿、采用压力变送器 DC 4~20mA、
温度补偿、采用温度传感器铂电阻 Pt100 、或温度变送器DC 4~20mA
5、公称压力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、压力损失系数：Cd ≤ 2.6
流量测量范围：流量范围对流速 是 0.2 ~ 15 m/s、防护等级：标准型I P65、
6、工作环境：温度－30 ~ 80 ℃、相对湿度：5%~ 95% RH

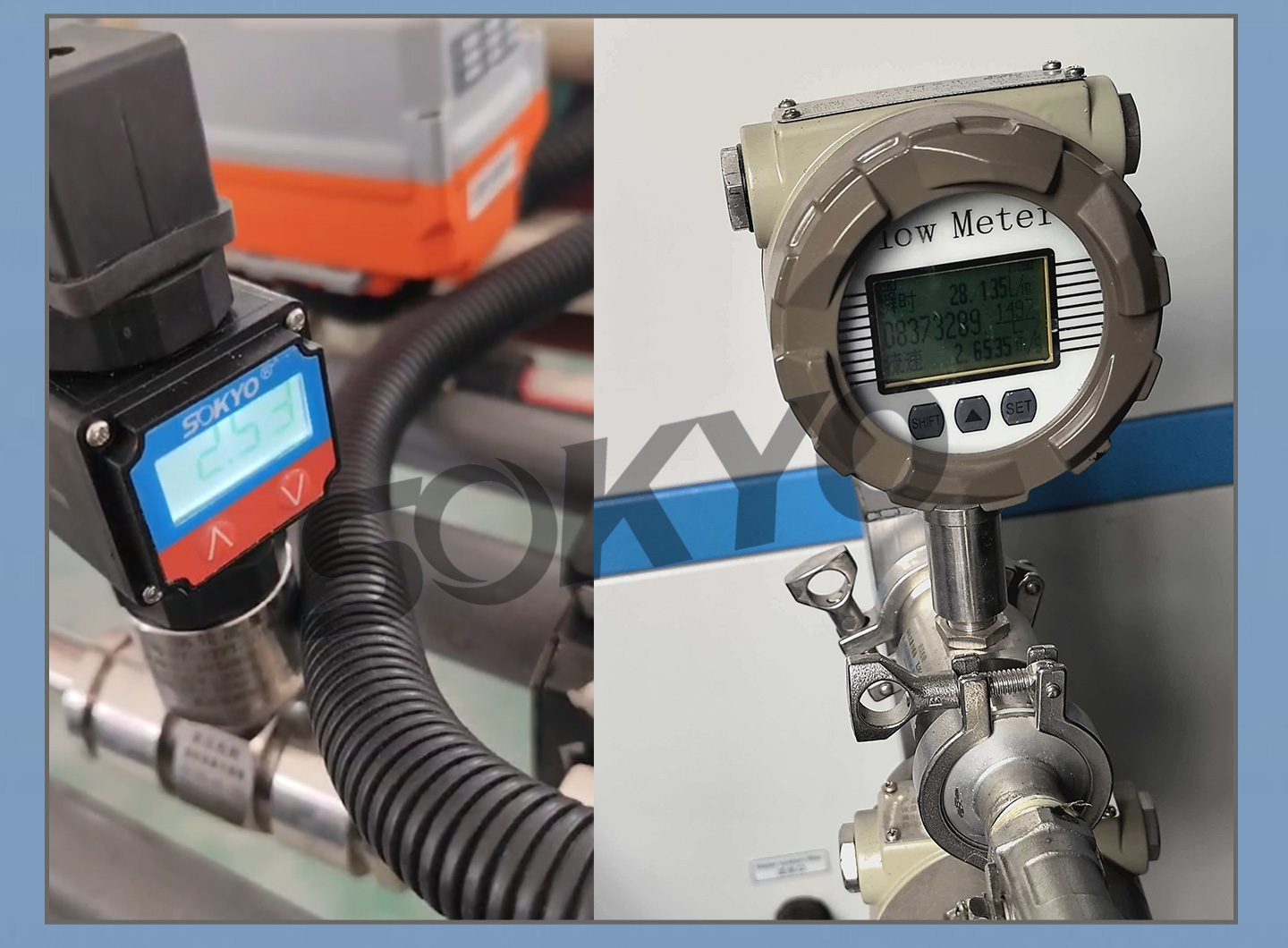

双行 LCD 液晶 显示、可显示瞬时流量、累积流量、频率、温度、压力、密度
供电电源：标准为额定 DC 24V（ DC 18- 36V ）、DC 3.6V锂电池
二、智能涡街流量计,YTFW数显涡街流量计 工作原理
涡街流量传感器的基本原理是卡门涡街原理，即"涡街头旋涡分离频率与流速成正比"。
如图所示流通本体内插入有一近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断的产生和分离。理论分析和实验已证明，旋涡分离的频率与柱侧介质的流速成正比（f = Sr · V1/d ）。
旋涡交替分离，在柱体两侧及柱体后面的尾流中产生脉动的压力，设在柱体内部（或后面）的检测探头受到这种微小脉动压力的作用，使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。检测放大器将交变电荷信号进行变换、放大、滤波和信号整形处理后，输出频率与旋涡分离频率相同的电流（或电压）脉冲信号。
流量传感器的设计柱宽d与流通管直径D
具有固定的比值，因此流经管内的平均流速V2与
柱侧流速V1有固定的比值。 V2/V1 = 1 － 1.25d/D
所以：f = Sr · V1/d = Sr · V2/d (1－1.25d/D)
推出：V2 = (1－1.25d/D)·d ·f/ Sr
流量 Q = 3600· F· V2 = 3600 · F·(1－1.25d/D)·d ·f/ Sr
Q ： 瞬时流量（单位：m3/h） f ：柱体侧旋涡分离的频率（Hz）
F ：传感器流通本体的流通面积(m2) Sr: 斯特劳哈尔数、 Sr=0.17－0.18。
取决于柱体断面形状而与流体性质和流速大小基本无关的常数。
d：柱体迎流面宽度（m） D：流通管直径（m） (d、D已知尺寸，Sr常数，测得f 便知流量Q)
1、公称通径系列 DN mm
满管式 ：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300
2、测量精度： 满管式 ±0.5% FS、±1.0% FS
重复性误差：测量值的 ±0.2% FS
流量量程比：一般20：1、扩展后可以到40：1
3、被测介质：液体、气体、蒸汽、包括饱和蒸汽和过热蒸汽
4、介质温度：常温常压型液体或气体 ：-30 ~ 50℃、
高温型饱和蒸汽：-30 ~ 250℃、高温高压型过热蒸汽：-30 ~ 350℃
5、输出信号：两线制电流输出 DC 4~20m A、
或者 脉冲输出、频率输出、1 个脉冲代表多少流量。
6、通讯方式：RS485通讯、Modbus-RTU协议、
HART 通讯协议、 DC 4~20mA @ + HART
7、常温常压的液体一般不需要补偿、压缩气体一般采用压力补偿、
饱和蒸汽 采用压力补偿、或温度补偿、 过热蒸汽必须采用压力和温度同时补偿。
8、补偿输入：压力补偿、采用压力变送器 DC 4~20mA、
温度补偿、采用温度传感器铂电阻 Pt100 、或温度变送器DC 4~20mA
9、公称压力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、压力损失系数：Cd ≤ 2.6
10、工作环境：温度－30 ~ 80 ℃、相对湿度：5%~ 95% RH
11、显示功能 ：双行 LCD 液晶 显示、可显示瞬时流量、累积流量、频率、温度、压力、密度
12、流量测量范围：流量范围对流速是0.2 ~ 15 m/s
13、负载电阻：DC 4~20mA电流输出、负载电阻＜750欧姆、
脉冲频率输出 0.1~ 3000Hz、光电隔离、OCT导通时集电极最大电流为 25mA
14、防护等级：标准型I P65、
15、供电电源：标准为额定 DC 24V（ DC 18- 36V ）、DC 3.6V锂电池
智能涡街流量计,YTFW数显涡街流量计 常用型号
SY-YTFW-Z2A25-GAGE
SY-YTFW-Z2A40-GAGE
SY-YTFW-Z2A50-GAGE
SY-YTFW-Z2A80-GAGE
SY-YTFW-Z2A100-GAGE
SY-YTFW-Z2A125-GAGE
SY-YTFW-Z2A150-GAGE
SY-YTFW-Z2A200-GAGE
SY-YTFW-Z2A250-GAGE
SY-YTFW-Z2A300-GAGE
SY-YTFW-Z2B25-GBGE
SY-YTFW-Z2B40-GBGE
SY-YTFW-Z2B50-GBGE
SY-YTFW-Z2B80-GBGE
SY-YTFW-Z2B100-GBGE
SY-YTFW-Z2B125-GBGE
SY-YTFW-Z2B150-GBGE
SY-YTFW-Z2B200-GBGE
SY-YTFW-Z2B250-GBGE
SY-YTFW-Z2B300-GBGE
SY-YTFW-Z2C25-GBGE
SY-YTFW-Z2C40-GBGE
SY-YTFW-Z2C50-GBGE
SY-YTFW-Z2C80-GBGE
SY-YTFW-Z2C100-GBGE
SY-YTFW-Z2C125-GBGE
SY-YTFW-Z2C150-GBGE
SY-YTFW-Z2C200-GBGE
SY-YTFW-Z2C250-GBGE
SY-YTFW-Z2C300-GBGE
1、检查电源是否接对，DC24V供电

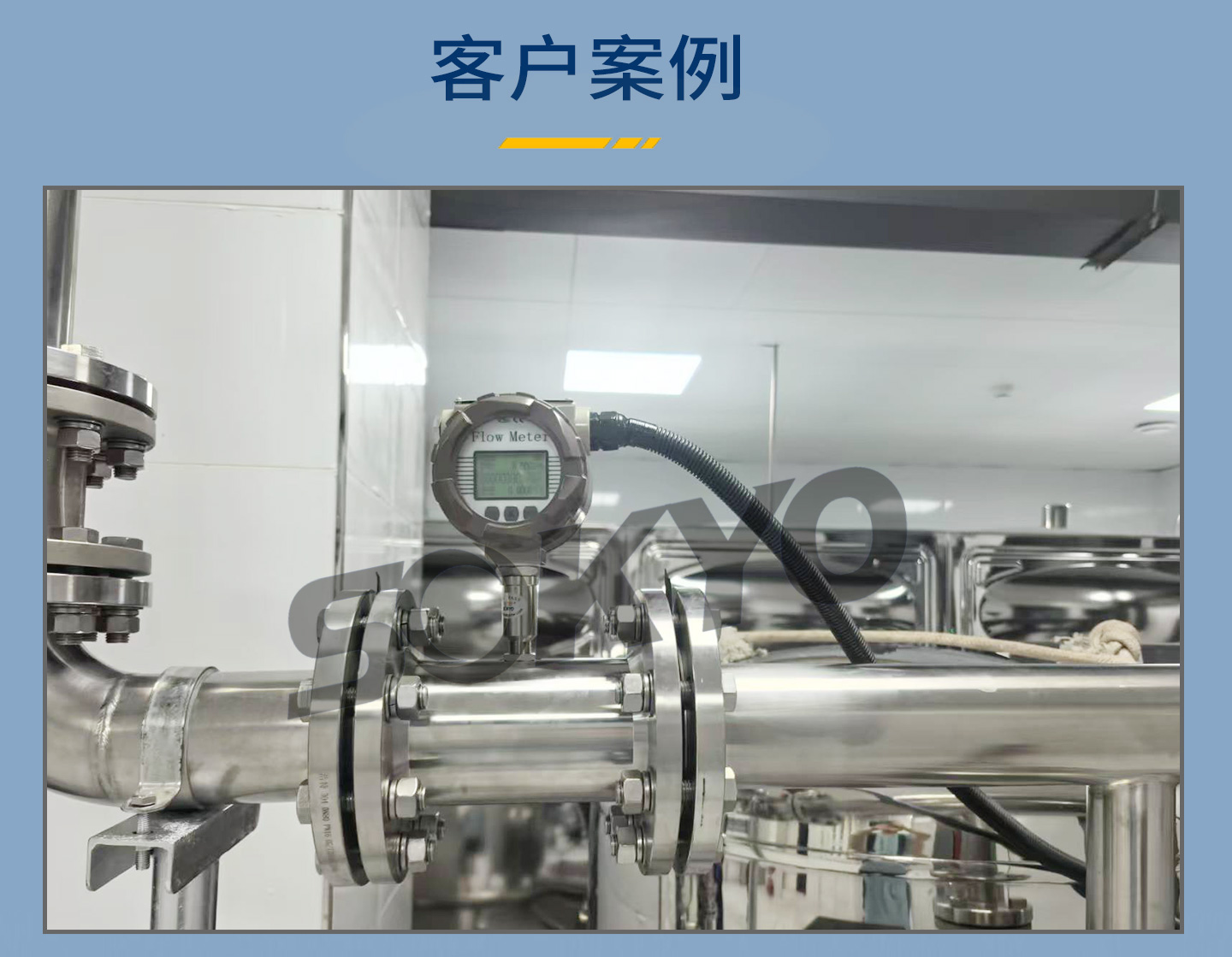

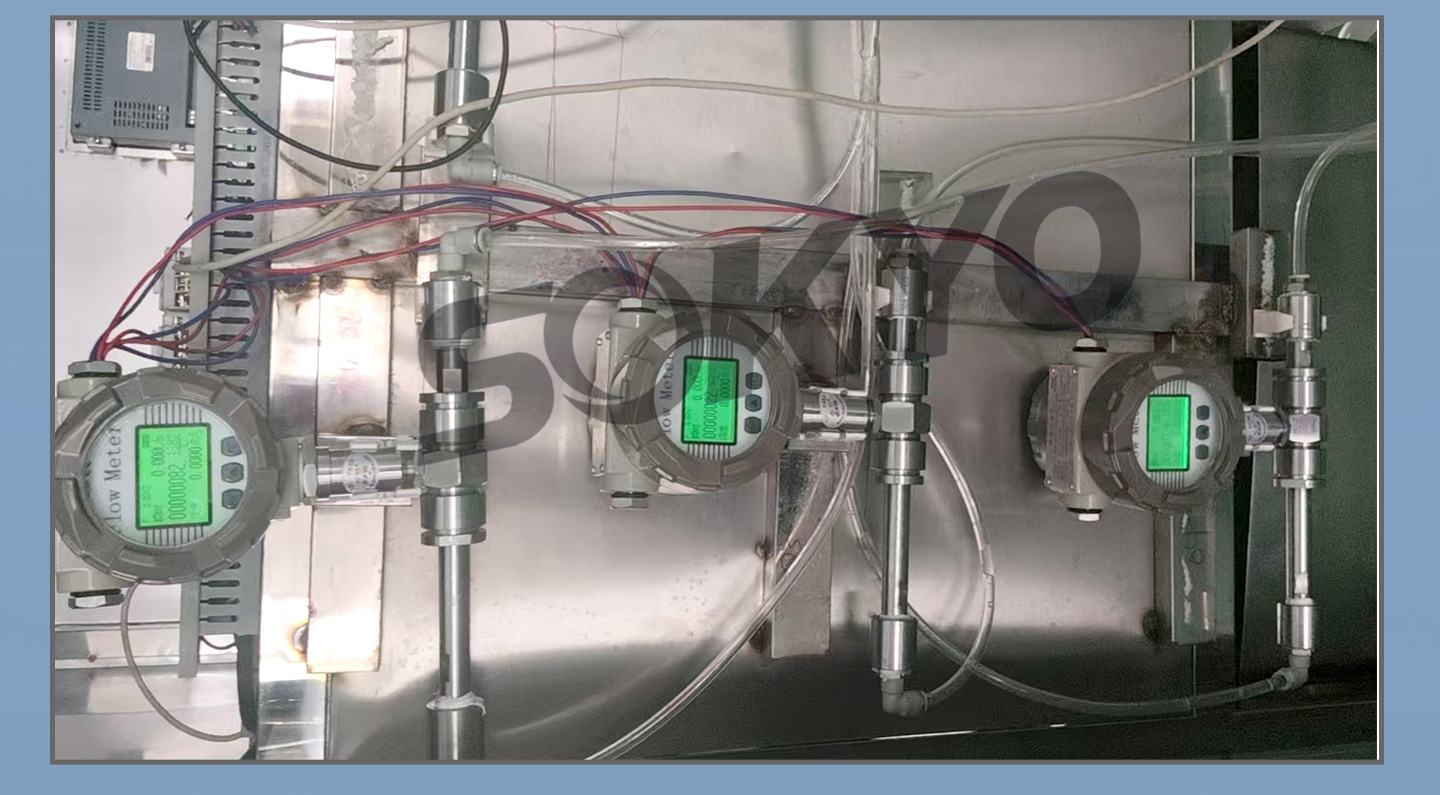

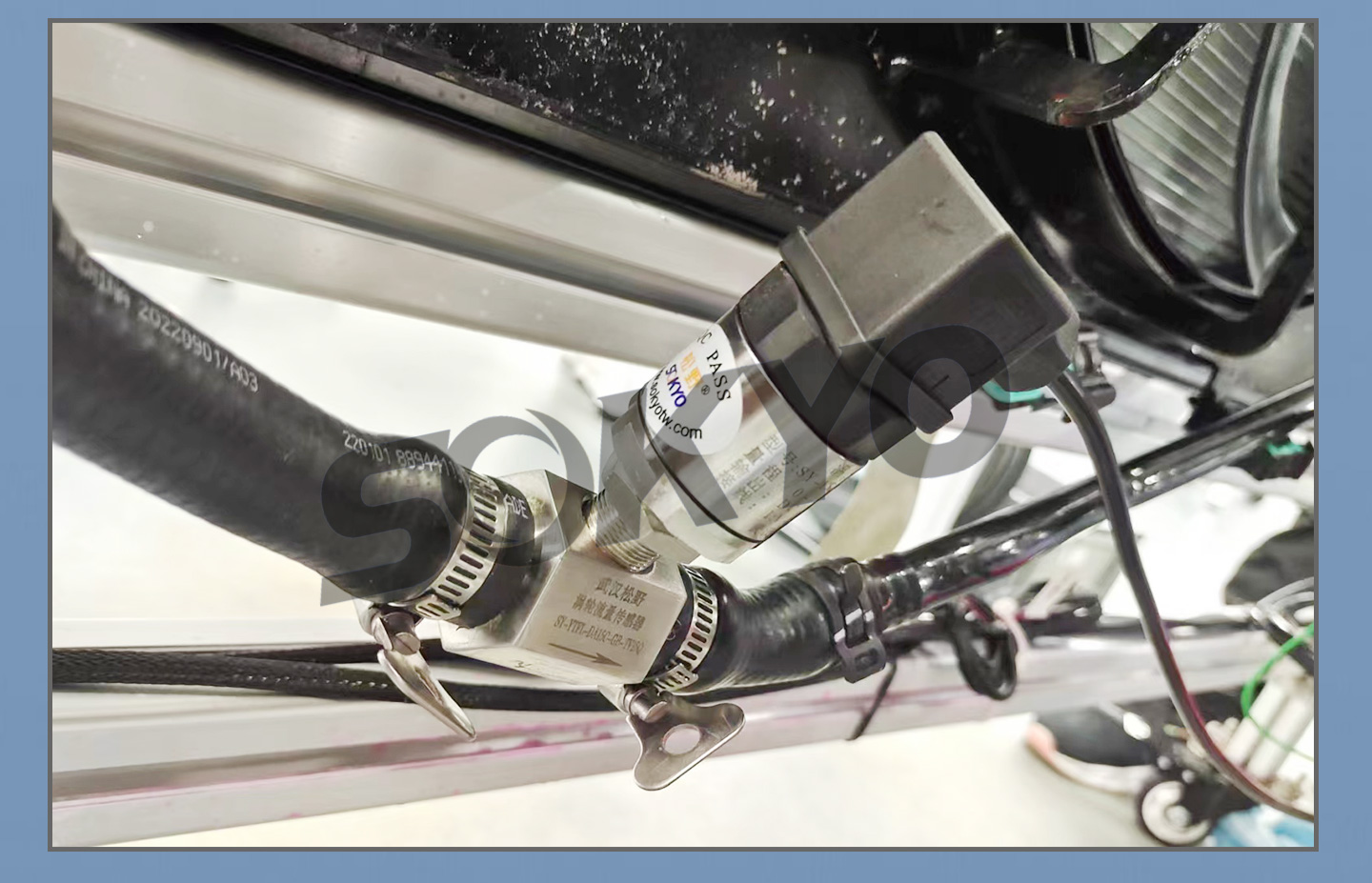

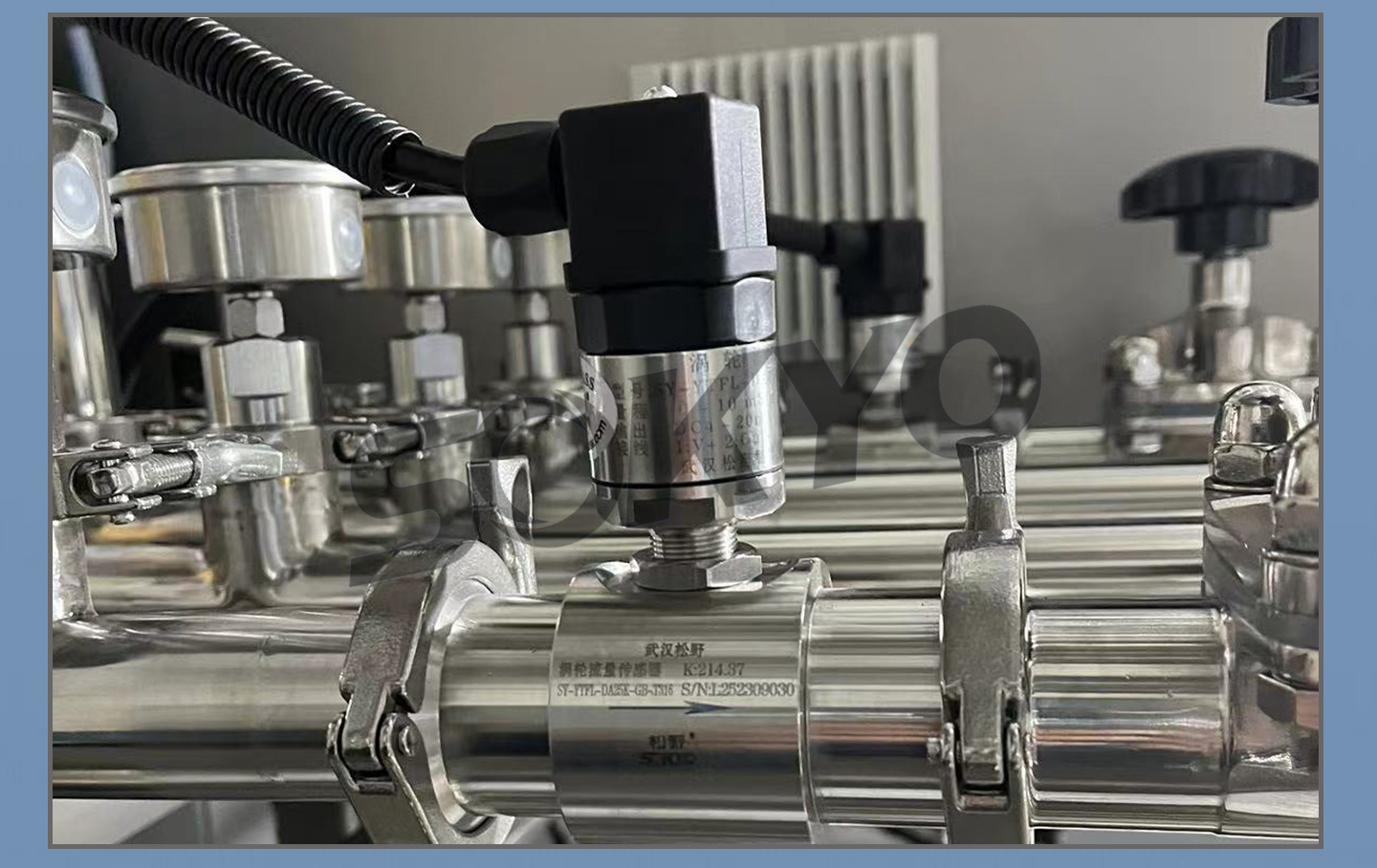

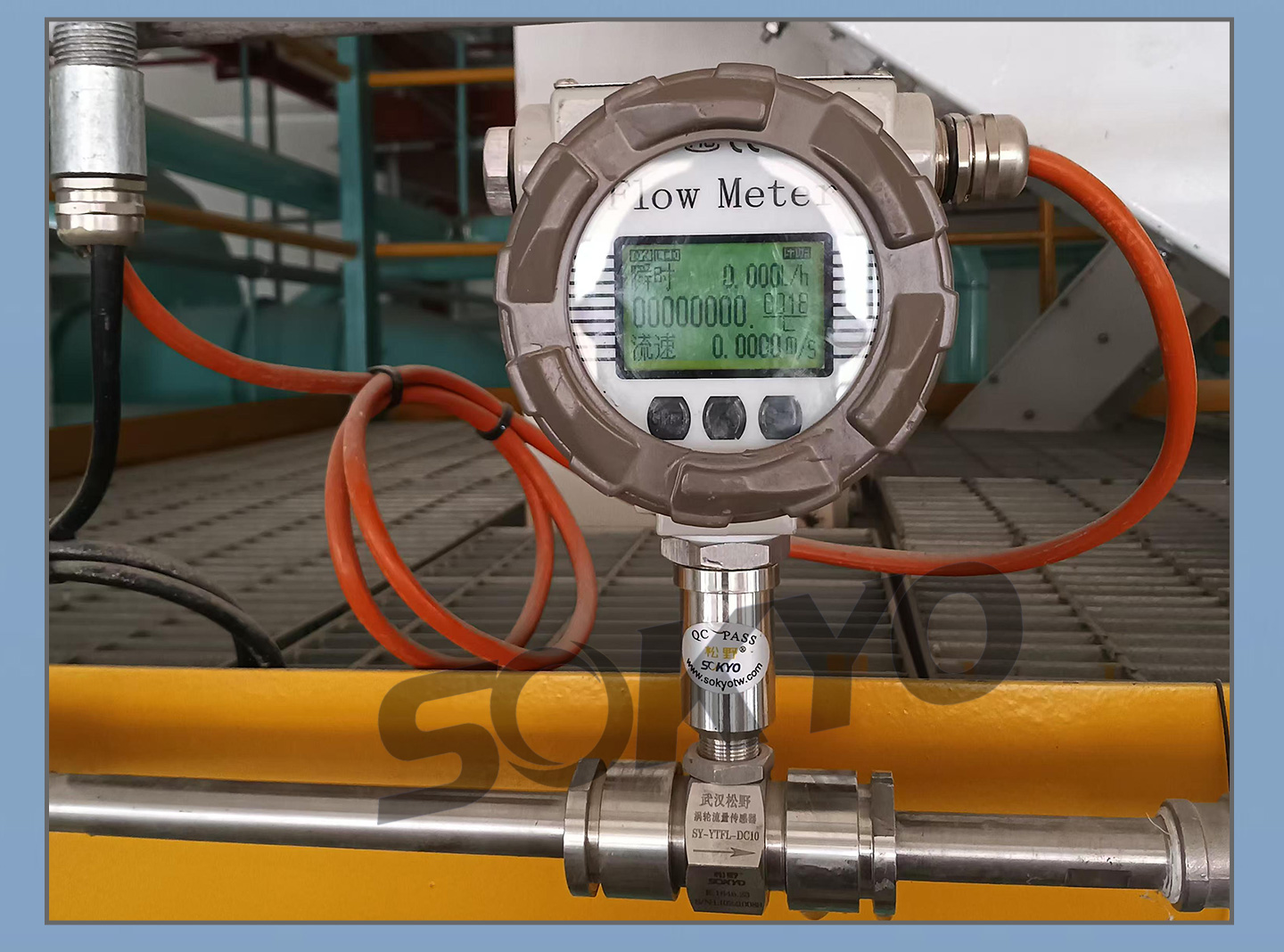

1、安装时液体流动方向与传感器外壳指示箭头方向一致
2、传感器上游至少有10倍口径长度（10DN）的直管段，下游端应不少于5倍口径（5DN）的直管段。
3、保证管道、没有震动，远离外界电磁场，如不能避免，应采用必要的屏蔽措施。
4、为了检修时不影响液体的正常输送，应在传感器的安装处安装旁通管道。
5、传感器露天安装时、请做好传感器检出放大器及插头处的防水处理。
■定购需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
订购涡街流量计请提供以下参数：
1、确定管道尺寸：外径（mm）×壁厚（mm）、必要的时候要注明管道标准
2、测量介质、及介质的最大流量、最小流量、常用流量
3、测量介质的工作压力、工作温度是否需要进行补偿
4、当测量介质为蒸汽时、必须注明是饱和蒸汽、还是水蒸气，是否需要温度补偿
压力补偿、还是温度和压力同时补偿、并注明补偿信号的输入种类。
5、是否要求配流量积算仪，夹装产品是否需要提供安装法兰，及法兰材质。
供货周期：我们的产品只有常规备货的，但工业品现场工况和实际需求各不相同，部份产品需安排定制生产，一般在生产周期为1~3天个工作日。
-
