数字谐波表,DW93-6000多功能谐波表

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产网络电力仪表,DW93-6000多功能谐波表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,丰富的多功能谐波表生产经验
一、网络电力仪表,DW93-6000多功能谐波表产品特点
①、D W93-6000 系列 LCD 三相多功能电力监控仪是在 4000 系列的基础上增加部分功能改进而成、
完全具备4000 系列所有功能、功能更加强大、能高精度的测    量常用电力参数、
②、如三相电压、三相电流、有功功率、无功功率、功率因数、视在功率、频率、有功电能、
无功电能等、还增加最多 4 路开关量输入、4 路开关量输出（电参数继电器报警输出）4 路 DC 0~20 /4~20mA、模拟输出等功能、任意选择
③、同时还能检测电流、电压信号的 2 ~ 21 次谐波、大大方便了三相电力系统的监控和数据远传、
LCD 显示测量参数和电网系统的运行信息、面板4 按键、可实现显示切换或轮流显示
④、仪表参数编程设置，具有很强的灵活性。此仪表还有多种扩展功能模块可供选择。
如带通讯 RS485-Modbus 协议、2 路电能脉冲输出、仪表具有极高性能价格比
⑤、广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、
小区电力监控、工业自动化智能建筑、智能型配电盘、开关柜中，
⑥、具有安装方便、接线简单、维护方便、现场可编程设置等。
⑦、主要型号、
                SY-D W93-KWh6000 系列、 96H×96W×80L
                SY-D W123-KWh6000 系列 120H×120W×75L
可选择带 Rs485 通讯、Modbus 协议、最多 4 路模拟量输出
   最多 4 路开关量继电器报警输出、最多 4 路开关量输入

1、外形尺寸有： 96*96，开孔尺寸88*88
2、电压输入220V或380V或100V（电压互感器PT变比）
3、电流输入5A，（电流互感器CT变比）
4、电网制式：三相三线制或三相四线制
5、测量参数有电流、电压、功率因数、频率、有功功率、无功功率、视在功率、有功和无功电度，2-31次谐波等
6、测量精度±0.5%FS
7、显示模式为轮流显示、显示切换、查询显示、编程设置等
8、RS485通讯、MODBUS通讯协议
9、电源功耗220VAC 50/60HZ
10、耐压强度AC1500V/1min
11、绝缘电阻DC500≥100MΩ
12、工作环境为-10-50℃ ≤85%RH1、输入信号：交流电压、AC 400V、或 0~100 V 、阻抗 400 KΩ、交流电流、AC 0~5 A、或 0~1A 、阻抗 20 mΩ、输入过载、测量时 1.2倍、瞬时2 倍/10s

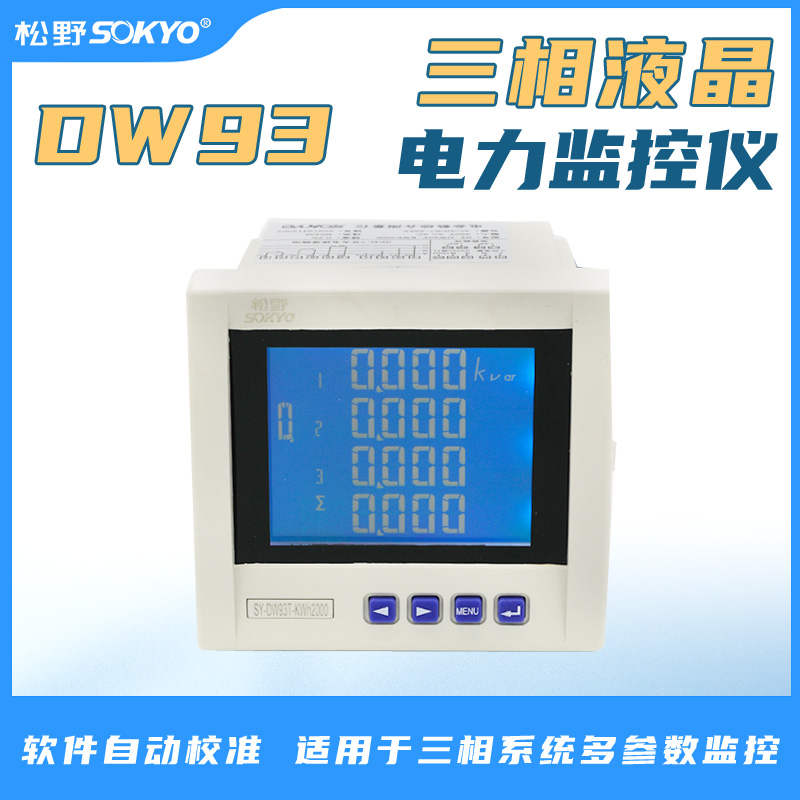

网络电力仪表,DW93-6000多功能谐波表细节展示1

网络电力仪表,DW93-6000多功能谐波表常用型号
SY-DW93-KWh6000 系列、外形 96H×96W×80L、开孔 88H×88W
SY-D W123-KWh6000 系列、外形 120H×120W×75L、开孔 108H×108W
都可选择带 Rs485 通讯、Modbus 协议
